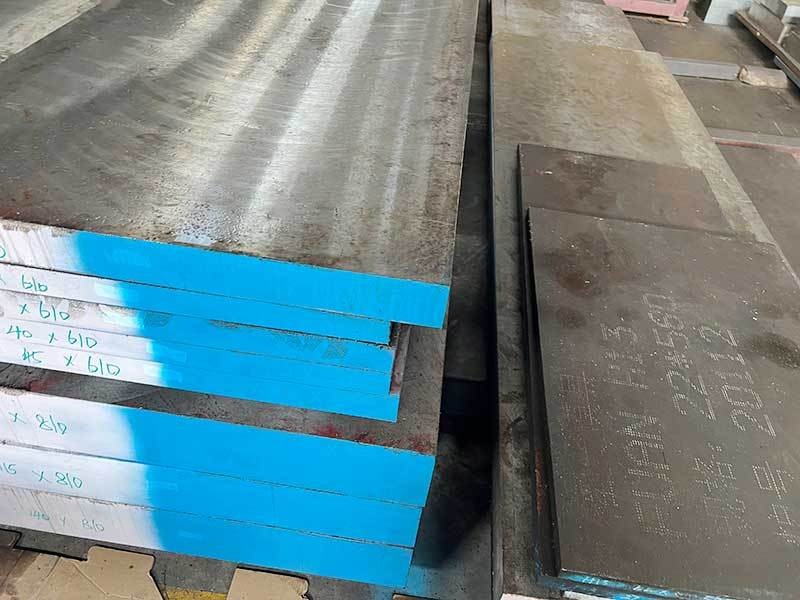

H13 模具钢：特性、应用和热处理指南

H13模具钢是一种空气硬化型热作模具钢。符合美国ASTM标准和中国标准4Cr5MoSiV1。主要特点包括高强度、高韧性、抗热疲劳性和高温耐磨性。它广泛用于：

• 高温成型模具

• 耐磨件

• 冷切刀片

• 废钢切割刀片

一、基本构成及性能

1. 化学成分（典型值）

关键要素（内容范围）：

• ℃：0.32~0.45

• 铬：4.75~5.50

• 钼：1.10~1.75

• 硅：0.80~1.20

• 电压：0.80~1.20

• 锰：≤0.40

每个元素都起着关键作用：

• 铬：提高淬透性和抗氧化性

• 钼：提高高温强度和回火稳定性

• 钒：细化晶粒结构，增强耐磨性

• 硅：提高抗氧化性

2. 关键绩效指标

• 硬度：退火态≤229HB；调质后48~55HRC（硬度-韧性平衡可调）

• 耐热疲劳性：在反复加热（600~800℃）和冷却下不易热龟裂

• 耐高温：500℃以下仍保持强度和硬度而不软化

• 机械加工性：退火后易于机械加工（车削、铣削、磨削）；调质后表面精度高

二.典型应用

H13 具有耐高温、抗热冲击、耐磨和耐腐蚀的特性，是热作模具和切割刀片的理想选择。常见用途：

1. 压铸模具

用于铝、锌、镁合金压铸（型腔、型芯、浇口套）。抵抗熔融金属侵蚀和冷却应力。

2、锻造模具

用于钢板和有色金属的热锻造（模腔、上/下砧）。可承受高温金属挤压和磨损。

3. 挤压模具

用于铝和铜型材挤压。确保轮廓精度和较长的模具寿命。

4.热切刀片

用于钢铁热轧生产线切割热板坯/型材。防止边缘软化和碎裂。

5. 冷切刀片和废钢切割刀片

• 冷切割刀片：切割冷金属（板材、棒材、型材），边缘锋利且耐用

• 废料切割刀片：在工厂切割金属废料（切屑、多余零件）；抗磨损和抗冲击

6、其他耐磨零件

轧机导板、热压模、玻璃模具等

三．热处理工艺

适当的热处理可确保 H13 的性能。标准步骤：

1. 退火

• 加热至850~870℃，保温2~4小时

• 炉内冷却至500℃以下，然后空冷

• 结果：硬度≤229HB（易于加工）

2. 淬火

• 预热至600~650℃，再升温至1020~1050℃

• 保持时间：有效厚度25毫米/小时

• 冷却：油或空气（减少变形/开裂）

• 结果：硬度58~62HRC

3、回火

淬火后应立即回火，以免产生裂纹。调整温度以获得所需的性能：

• 高硬度（52~55 HRC）：500~520℃，2小时，双重回火（适合切削刀片）

• 高韧性（48~52 HRC）：560~580℃，2小时，双回火

• 高温使用（压铸）：600~620℃（平衡硬度和耐热疲劳性）

四．关键质量控制

• 原材料：成分均匀；无缩孔、气孔或夹渣

• 热处理：严格控制加热、保温和冷却速率，避免变形/开裂

V. 同等年级

H13在不同国家有同等等级：

• 美国（AISI/ASTM）：H13

• 德国（DIN/ W.Nr .）：1.2344，X40CrMoV5-1

• 日本（JIS）：SKD61

• 中国（GB）：4Cr5MoSiV1
