如何选择钢筋切割刀片？

钢筋切割机刀片完整选型指南（施工效率版 | 包含完整材料规格：Cr12MoV / H13 / H13K）

当您选择合适的钢筋切割机刀片材料时，您对钢筋切割性能、切割质量和总体生产成本做出了重要选择。由于硬度均衡、切削性能稳定，业内人士大多选择性价比高的9CrSi和Cr12MoV钢进行标准螺纹钢加工。还有升级版的高级选项，包括 H13、H13K 和碳化钨刀片，为高强度螺纹钢和废钢切割提供卓越的红硬性、更强的抗冲击性和出色的防崩刃能力。有限公司等公司 南京阿拉斯机械 提供全系列刀片材料和定制解决方案，以适应韩国、土耳其和所有类型的钢筋切割机型号和工况。选择相匹配的刀片材料可以帮助工厂减少刀片的频繁更换，减少日常维护停机时间，并大大延长刀片的使用寿命。这给商业建筑钢材加工和废钢回收带来了巨大的好处，其中高档H13K刀片可以将刀片寿命提高200%以上。

一、核心要点

刀片材料的选择直接决定了钢筋制造的加工效率、切割光洁度、设备停机时间、维护费用和总生命周期成本。材料或规格选择不当会导致过早崩刃、卷边、切割不均匀以及频繁更换刀片，严重延误施工进度并影响加工质量。

Cr12MoV、H13 和 H13K 等高级合金可延长使用寿命，并大幅降低故障频率和生产损失。经济级 9CrSi 或 T10 是传统现场钢筋切割的经济高效的入门选择。

例行检查、清洁、润滑、重磨和及时更换刀片可最大程度地减少意外停机，并显着减少年度维护支出。

刀片材料、机器型号和切割间隙必须根据钢筋等级（光面HPB300、变形HRB400/HRB500）、钢筋直径、肋骨轮廓和原材料内的异物夹杂物进行匹配。

信誉良好的合格供应商提供定制尺寸加工、标准化热处理、质量保证和技术支持，以避免规格不匹配的错误。

核心选择逻辑：普通螺纹钢优先考虑耐磨性；高强钢筋强调耐磨性能；重型连续生产需要优异的红硬性；废旧螺纹钢需要出色的抗冲击性和抗崩裂性。

二.正确选择刀片的核心好处

1. 提高生产力和产量

优质刀片执行干净的切割，具有光滑、无毛刺的表面效果，不会拖丝，提高成品钢筋质量并提高下游穿线和焊接效率。高耐磨牌号可在长时间连续运行下可靠地加工高强度 HRB400 和 HRB500 变形钢筋。更锋利的切削刃可以加快进给速度，并大大减少与卡纸相关的停机时间。

2. 控制维护和停机成本

刀片崩刃、刃口钝化和卷曲是钢筋切断机停机的首要原因。低成本碳钢刀片需要频繁更换，而优质合金工具钢可延长使用寿命。从普通碳钢升级到 9CrSi，刀片寿命延长三倍；从 9CrSi 切换到 Cr12MoV 或 H13 可以在很大程度上消除切割高强度钢筋时的崩刃风险。结构良好、易于清洁的刀片进一步减少了手动维护工作量。

3.总生命周期成本分析

刀片采购绝不能仅仅关注前期采购价格。廉价的低档刀片会产生过多的后续更换、维修和停机成本，从而推高整体运营费用。尽管高性能合金的初始投资较高，但它们具有卓越的长期成本效率。许多买家陷入了削减短期采购预算的陷阱，结果却导致后来的总生产成本上涨。

科学选型以全生命周期成本为目标，而不是一次性购买成本。优质刀片具有优异的耐磨、抗冲击和耐用性能，可减少更换频率、设备故障和生产停顿，实现最佳的长期成本节约和稳定运行。

注：实际单价因尺寸、加工公差、热处理、品牌而异；表仅反映相对材料排名。

4. 采购中常见的削减成本误解

许多承包商选择超低价刀片来削减前期支出，但这种节省成本的捷径却适得其反。劣质刀片磨损很快，需要不断补充库存，从而增加了累积消耗品成本。频繁更换刀片会导致设备反复停机，从而扰乱生产计划并降低总吞吐量。不良的切削几何形状还会产生锯齿状端部、钢丝磨损和卡住，从而对刀具外壳、轴承和核心部件施加额外负载，从而加速机器磨损。

三．钢筋分类及切割难点

1. 主要钢筋类别和机械性能

不同等级的钢筋在硬度、抗拉强度和延展性方面差异很大，直接决定了切割难度和相应的刀片要求。准确的钢筋分类是延长叶片寿命和高效制造的基础。

1.1 按表面轮廓

• 光圆钢筋：表面光滑如HPB300热轧光圆钢筋，屈服强度300MPa，抗拉强度420MPa，广泛用于箍筋和二次结构钢筋，冶金均匀，切削阻力低。

• 变形带肋钢筋（螺纹钢筋）：配备横向和纵向肋，包括HRB400/HRB500热轧变形牌号。肋条突出物在剪切过程中会产生周期性冲击和磨料摩擦，与普通圆形材料相比，要求切割刀片具有更高的抗冲击性和耐磨性。

1.2 按强度等级

更高的数字牌号等于更大的拉伸/硬度值以及对切削刀片更严格的磨损和韧性要求。

1.3 国家标准分类

根据GB/T1499中国国家标准，热轧螺纹钢按屈服强度分为HRB400、HRB500等，后缀数字表示最低屈服强度MPa等级。 HRB400三级已取代过时的HRB335成为主流建筑库存，而HRB500则适用于高荷载预应力混凝土和高层核心构件。

2. 核心切割挑战和刀片磨损模式

1. 高拉伸硬度：HRB400+高强度钢筋在切削过程中会产生极大的剪切应力和表面摩擦，通过磨损和过载应力使低等级刀片迅速变钝或开裂，需要高硬度、高韧性的特种切削刀片。

2. 循环肋冲击：凸起的钢筋肋产生间歇性冲击载荷，使应力集中在切削刃上，导致标准刀片出现局部缺口和过早碎裂，同时加速肋接触区域的后刀面磨损。

3. 大直径厚棒材切割：直径超过 Ø32 毫米至 Ø40/50 毫米的棒材会对刀具组件施加峰值剪切载荷和冲击力。对于直径超过 Ø30 毫米的库存，必须进行离合器操作；严禁强行超载切削。

4. 报废钢筋中的杂质污染：报废的钢筋带有粘附的混凝土残渣、铁锈、沙子和嵌入的硬质异物颗粒，加速了磨料磨损。预弯曲的废料还会产生不均匀的剪切应力，从而放大碎裂风险。

   现场提示：切割前清除表面混凝土碎片并拉直严重弯曲的废料，以最大限度地延长刀片使用寿命。

5. 超大和特殊型材库存：切割超出机器额定棒材直径或各种型钢（角钢/圆钢/方钢）会极大地改变剪切力学，导致刀片断裂和主机架损坏；特种低合金钢需要升级的高硬度刀片等级。

6. 频繁的牌号切换：多个钢筋牌号和抗拉强度之间的不规则切换会导致刀片磨损不均匀并降低切割精度。刀片与工件之间适当的材料和热处理匹配保证了刀具持续稳定的运行。

现场提示：在批量生产前确认钢筋等级和直径，以选择匹配的刀片并设置最佳切割间隙。

磨损特性总结：HPB300光杆产生轻微均匀磨损； HRB400 变形杆件触发肋条引起的冲击碎裂； HRB500高强度坯料加速后刀面磨损；废弃的受污染钢筋导致不规则冲击开裂；过大的粗棒会产生高热负荷，导致热软化。

四．切割机分类及刀片结构选择

1.按刀具类型匹配刀片

1.1 机械曲柄钢筋切割机

电机驱动的曲柄连杆机构使活动刀片相对于固定对应部分进行往复运动以进行剪切；经过验证的低成本设计在中小型建筑工地占主导地位。刀片尺寸严格符合型号规格（GQ32/GQ40/GQ50/GQ60，数字=最大切割直径）。

土耳其代表性机器系列以重型坚固结构和快速切削周期而闻名：

• LXR-MC36：机械式，最大 Ø36 mm 切割能力

• LXR-MC45：高效机械，最大 Ø45 mm

• LXR-MC55：旗舰重型机械切割机，最大Ø55毫米

  其他土耳其 OEM 品牌：Ademsan、Palme、Göçmaksan (GMS) 具有同等尺寸。

刀片推荐：连续高冲击重型机械单元优先考虑H13或Cr12MoV；升级到 H13K，用于含杂质的废旧螺纹钢加工。

1.2 液压钢筋切断机

液压动力提供卓越的剪切力和更平稳的低振动操作，非常适合大直径棒材、大批量生产和废料回收，要求优质红硬抗冲击等级 H13/H13K。

便携式手持式液压切割机（220V单相现场使用）

韩国经典便携式系列：Handy-25C/SH-25C/TYC-HD25B（最大Ø25毫米，〜3秒切割周期）； TYC-HD19A（轻型Ø19毫米）； SH-16C/SH-20C 紧凑型铣刀，适用于 Ø16/Ø20 mm。

刀片推荐：轻载便携式设备默认采用经济型9CrSi；升级至Cr12MoV，用于大批量HRB400变形切削。

落地式重型液压切割机（工厂和大型现场批量生产）

TYC-D35/D35A（中型Ø32~35毫米）； KMC-32W/SH-32专用于高强度黄标Ø32毫米钢筋； TYC-HD42A/42C 和 KMC-42 重型最大 Ø42 毫米容量。

刀片推荐：所有≥Ø32 mm的库存或高强钢筋使用H13；转向专门用于废料回收工作流程的 H13K。

土耳其液压系列（前缀=产品系列，数字=最大切削直径）：MK-26/PHK26/LXR-HC26/H-24（Ø24~26 mm移动入口型号）； MK-36/PHK36/LXR-HC38/H-36中档Ø36~38毫米； MK-42/PHK42/LXR-HC45/H-45 行业畅销经典 Ø42~45 mm，具有八面多转位刀片几何形状； MK-52/LXR-HC55/H-55超重型Ø52~55毫米粗棒材铣刀。

刀片推荐：坚固的土耳其液压结构有利于 H13/H13K；强烈建议将高韧性合金用于八面可逆切削刃，以最大限度地延长每个刀片的使用寿命。

1.3 全自动连续切割生产线

专为高吞吐量钢筋制造工厂而设计，具有自动送料、固定长度切割和计数自动化功能，需要一致的长寿命低维护切削刀片。

典型型号：TAC-60LM/TAC-60LL大功率自动线（单条最大Ø42毫米或批量切割×25条Ø10毫米）； KMC-300DS/KMC-500DS连续自动切割系统。

刀片推荐：量产汽车生产线优先考虑 Cr12MoV 以实现出色的耐磨性，或采用碳化钨以实现最终使用寿命； H13K 指定用于高强度或废钢筋运行。

采购提醒：确认机器规格以获得准确的刀片占地面积； GQXX = 最大切削直径 XX 毫米。切勿超过额定切割能力，以免刀片和主机损坏。不同 OEM 品牌的安装孔布局和厚度有所不同；提交原始叶片图纸或机器模型进行定制制造。

2. 叶片安装和结构最佳实践

2.1 活动刀片与固定刀片

动刀片承受一次循环冲击载荷，最好选用高韧性H13K；固定刀片可承受稳定的剪切应力，并选择高硬度 H13/Cr12MoV 以获得卓越的耐磨性能。

2.2 扣件布置

与单螺栓安装相比，双螺栓夹紧提供卓越的刚性，最大限度地减少局部应力集中，从而延长刀片的使用寿命；在日常维护期间，务必定期重新拧紧安装紧固件。

2.3 切削间隙调整

间隙直接决定切削光洁度和刀片耐用性：过紧的间隙会导致摩擦热和后刀面磨损；间隙过大会导致切割不完全和工件卡住。优化每个钢筋硬度和直径等级之间 0.1~0.3 mm 的差距。

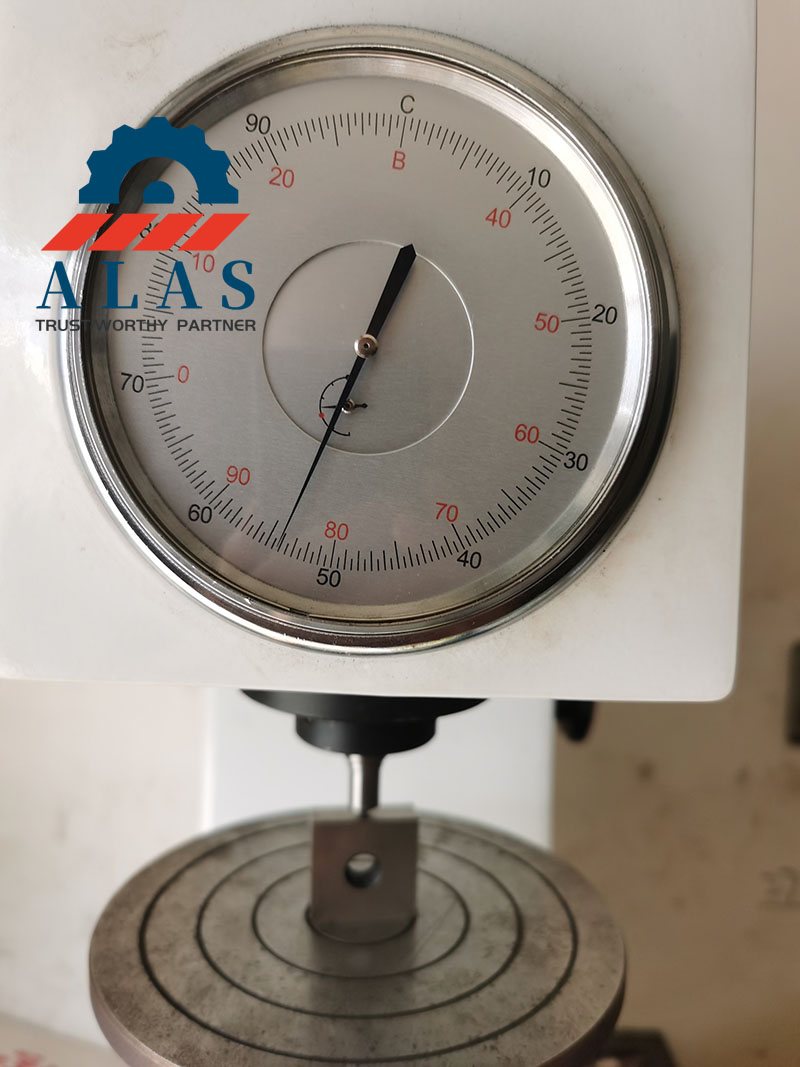

五、深入刀片材质技术解析| Cr12MoV / H13 / H13K 详细规格

1.碳钢T8/T10

热处理后硬度：HRC 48~52

优点：原材料成本最低，易于加工和台式重磨

缺点：耐磨性和抗冲击性差，切割变形钢筋时容易快速变钝和碎裂

最佳应用：休闲间歇式小型普通圆钢切割，仅适用于临时低预算工作

禁止用途：所有变形/高强度/大直径钢筋加工

摘要： 入门级一次性等级，尽管前期定价便宜，但长期总成本不利。

2. 9CrSi合金工具钢

硬度：HRC55~60 |核心定位：用于传统工地切割的经济型中层合金

优点：优化的 Cr-Si 合金提供可靠的整体硬化和平衡的硬度，以适中的成本广泛使用，易于现场重磨，维护费用低

局限性：边际韧性在 HRB400+ 冲击载荷下容易出现边缘碎裂；连续高强螺纹钢耐磨性不足

理想应用：HPB300光棒、小直径间歇切割、SH-16C/Handy-25C便携式液压切割机的OEM标准库存、GQ32/GQ40小型机械

禁止：连续大量HRB400+变形或大直径坯料切削

典型使用寿命：每个可用切削刃 500~1000 次切割

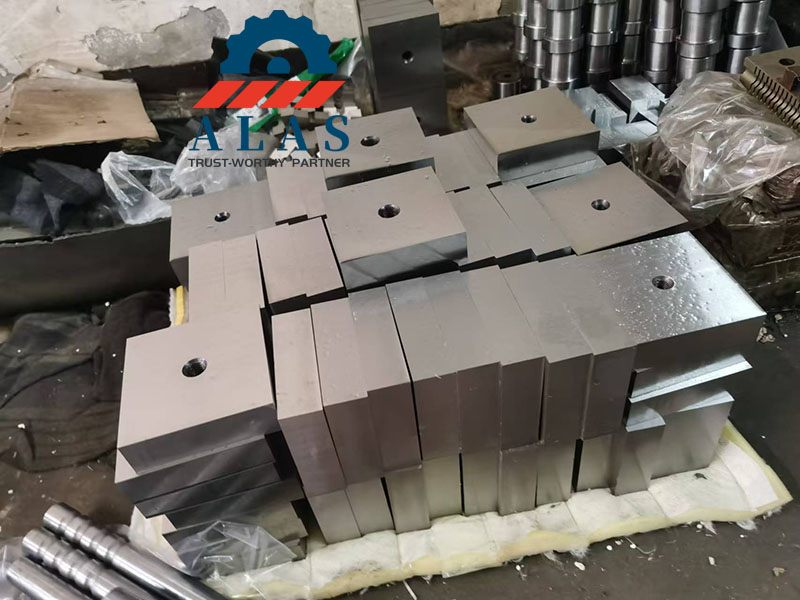

3、Cr12MoV高铬冷作模具钢

硬度：HRC58~62 |核心地位：连续标准钢筋制造的首选量产线合金

优点： 卓越的硬度和耐磨性，可在长期生产过程中保持锋利的切削刃；卓越的整体硬化，最大限度地减少淬火后变形和残余内应力

主要失效模式：极端过载冲击下的边缘剥落或由于中等固有韧性上限而导致的硬焊道夹杂物切割

最佳场景：连续中小直径（≤Ø25mm）HRB400及以下钢筋批量生产线，升级选配TYC-D35/KMC-32W落地式液压剪

限制应用：强循环冲击、硬焊道或杂质污染的废料切割

典型寿命：在规定的操作参数下可进行数万次切割

4. H13热作模具钢

硬度：HRC50~55 |核心地位：用于高强度高冲击钢筋制造的优质重型合金

优点：出色的断裂韧性，消除碎裂风险，出色的红硬性，即使在高达 400 °C 的工作温度下，也能抵抗高速切削热造成的热软化

主要磨损模式：长时间大批量细棒切削后，后刀面磨料逐渐变钝（纯耐磨性低于 Cr12MoV）

最佳应用：重型连续液压切割、HRB500超高强度钢筋、≥Ø32毫米大型粗钢筋、带焊道的工件、土耳其MK-42/TYC-HD42A重型机器OEM规格

推荐设备：所有液压地板切割机和超大重型机械钢筋剪

使用寿命参考：在容易碎裂的重型条件下，相当于标准低级刀片使用寿命的四倍

5. H13K 改良优质 H13 级

硬度：HRC59~62成品刀片|核心定位：升级定制H13型号，专为高杂质废旧钢筋回收而设计

优点：采用 V/N 微合金化加上专有热处理可提高固有冲击韧性（超过标准 H13），同时保留完整的原始红硬性；显着提高混凝土/受铁锈污染的废料的抗碎裂性能

局限性：较高的原材料成本和严格的精密热处理要求，需要经过认证的合格制造商

主要用途：埋入混凝土/碎片的废旧钢筋回收、高频重震切割、MK-52/KMC-300DS大型废钢加工线

典型性能：在废旧钢筋切割条件下，使用寿命比标准 H13 延长 30%~50%

6. 硬质合金刀片

硬度：HRC68~92 |核心特性：行业领先的最大耐磨性，使用寿命极长

应用：大批量超高强度螺纹钢和高硬夹杂物废料回收，TAC-60LM自动生产线的顶级升级选项

缺点：在剧烈的过载冲击下会变脆，采购成本非常高，需要金刚石砂轮进行修复

六．完整材料性能比较表

注：实际使用寿命随钢筋等级、直径、日产量和维护标准而波动；表仅代表相对材料基准。

七．按工作条件划分的目标材料选择矩阵

八．效率优化和叶片维护协议

1、日常运行检查

启动前检查边缘是否有裂纹、安装螺栓是否松动以及安全防护装置是否完好。监控切削声学特征：清脆均匀的切削噪声表明刀片锋利；刺耳的间歇性尖叫声表明磨损严重，需要检查。记录维护记录以预防意外故障。

2. 标准化预防性维护

• 每班：清除刀片与刀壳之间积聚的切屑和碎屑；验证螺栓紧固度

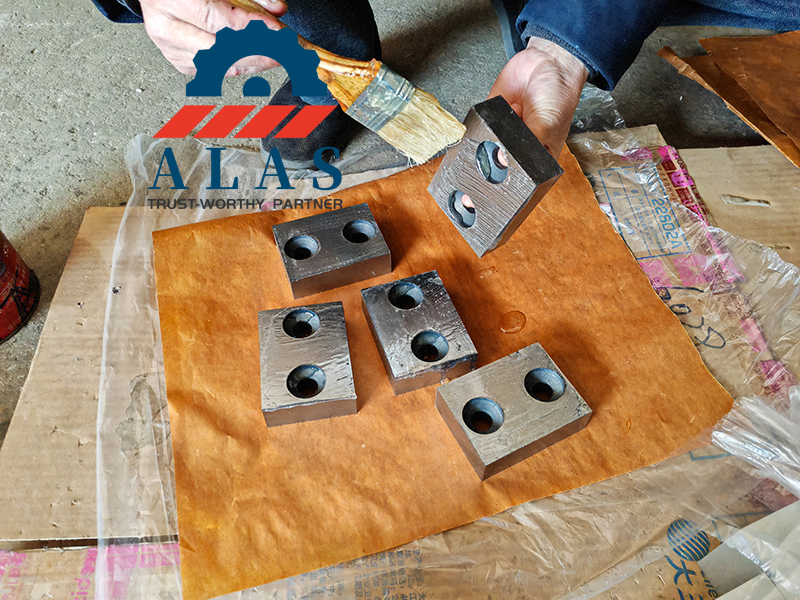

• 每 2~3 天：在切削刃和壳体间隙上涂抹薄薄的润滑剂，以使进给更顺畅并延长使用寿命

• 每 400~500 个工作小时：全面的机器大修，包括齿轮/轴承/偏心磨损检查和间隙重新校准

• 更换规定：更换刀片前应切断主电源；将固定刀片和可移动刀片更换为配套的刀片，以保持均匀的磨损几何形状。

合规维护可将刀片使用寿命延长 25%~35%。

3. 刀片逐步升级路线图

碳 → 9CrSi：成本略有增加，但使用寿命较长且质量提高

频繁的 9CrSi 崩角 → Cr12MoV：提高耐磨性，延长小棒材连续生产的保养周期

高强度/大型棒材/焊缝夹杂物切割 → H13：利用卓越的韧性和红硬性来防止碎裂和热软化

Cr12MoV 反复过载断裂 → H13：转向高抗冲合金以消除冲击引起的断裂

自动换线停机时间过长 → Cr12MoV / WC 提示：通过卓越的耐磨性能降低更换频率

持久的废旧钢筋碎屑 → H13K：行业领先的抗震等级，适用于受污染的回收原料

九．常见的行业选择陷阱

1. 仅根据单价购买超低成本碳：前期费用便宜，但长期的经常性更换和停工损失严重

2. 忽略钢筋等级差异：在带肋 HRB400 上使用普通钢筋碳刀片会立即引发过早崩刃

3. 跳过日常清洁/润滑：由于磨料残留，切削寿命缩短一半以上

4. 忽视切削间隙调整：不适当的间隙会破坏光洁度并加速不均匀磨损

5. 过载切割超出机器额定直径等级：刀片和主机永久性损坏

6. 在使用中保留严重碎裂/钝化的刀片：损坏配合的固定刀片和昂贵的刀具外壳，加上切削质量差

7. 机器运行时用手清理切屑：严重人身伤害安全隐患

8. 使用标准 H13 而不是 H13K 处理常规废料：持续频繁破损

9. 指定 H13 用于长期小直径细棒材批量生产：与 Cr12MoV 相比，磨损较差，导致过早变钝

十、实际应用案例

高负载条件下重型钢筋切割机刀片的现场性能测试。这是我们客户提供的真实现场测试镜头。

案例1：常规工地GQ40升级| 9CrSi → Cr12MoV

原始设置：9CrSi 切割 Ø25 毫米 HRB400 变形棒材，需要每 3~4 天更换一次完整刀片，并且施工持续停机

升级后：安装 Cr12MoV |结果：服务间隔延长至最短 15 天，计划外停机减少 70%，总耗材成本降低 40%，非常适合连续现场螺纹杆制造。

案例2：制造工厂全面生产升级|标准合金 → Cr12MoV

痛点：HRB400日产量超过50吨，基础合金刀片每3~4天更换一次，导致连续生产停止

解决方案：全线Cr12MoV转换|结果：刀片使用寿命延长三倍，每月更换次数从 10 次减少到 3 次，并最大限度地提高有效生产运行时间。

案例3：废料回收厂升级|标准 H13 → H13K

原始问题：混凝土中的废钢筋每月会导致 8~10 次 H13 刀片因边缘碎裂而发生故障，并导致经常性的维修停机

改用H13K：每月破损率降至2个以下，整体使用寿命提高50%，彻底解决废品引发的频繁断裂问题。

案例4：高负载液压切割机高强度生产|升级到H13

工作条件：每天10小时以上连续HRB500切割，焊道频繁；标准刀片每 2~3 天就会因热软化和冲击碎裂而失效

H13 实施：使用寿命跃升至 12 天以上，具有出色的红硬性，消除了热引起的退火和过载断裂。

十一.常见问题解答 常见技术问题

1、如何确定刀片更换时机？

• 目视检查：可见边缘凹口/缺口或永久变形需要立即更换

• 声学检查：从清脆的切割音转变为刺耳的尖叫声 = 高级消音

• 光洁度检查：过多的毛刺、压平的不均匀切割端表明磨损的切割几何形状

• 循环计数参考：每个可用边缘 500~1000 次切割后彻底检查

2. Cr12MoV vs H13 选型规则

选择Cr12MoV：连续小规格≤HRB400批量生产，优先考虑长磨损锋利保持力；避免剧烈冲击/硬焊道夹杂物切割

选择H13：凭借出色的韧性和红硬性，进行大直径、HRB500高强度、焊缝或循环过载切削；由于耐磨性能较低，不适合连续细棒运行。

快速规则：小幅连续磨损 = Cr12MoV |重冲击/高强度/大库存=H13

3. H13与H13K核心区别

H13K 是经过热化学优化的升级版 H13，采用精制微合金配方，可显着增强抗碎裂冲击性能，同时保留原有的 H13 红硬度。 H13K 专为具有不规则重冲击的混凝土/锈污染废旧钢筋而设计；标准 H13 的目标是清洁的高强度钢筋，偶尔会暴露焊道。

4. 运行受损刀片的风险

有缺陷的活动刀片将异常剪切应力集中到静止的固定刀片上，加速其过早磨损和失效；长时间使用还会导致刀具外壳、轴承和核心机械组件过载损坏，从而增加昂贵的维修成本。

5. 特殊低合金钢筋切割注意事项

升级为高硬度特种合金刀片并严格遵守机器最大额定切削直径；切勿超过设备规格额定值。

6. 刀片安装螺栓最佳实践

双螺栓紧固提供卓越的夹紧刚性，最大限度地减少局部应力集中，从而延长使用寿命；在例行检查期间定期重新拧紧所有安装紧固件。

7. 取芯切割机操作安全指南

• 完整的漏电保护、刀片固定和安全防护完整性的操作前检查

• 仅在电机达到额定转速后才开始切割；切勿将手放在切割间隙两侧送进工件

• 禁止在机器通电时手动清除废料

• 更换任何刀片之前请切断全部电源

8. 典型的 H13/H13K 服务预期

标准 H13 与经济型低级刀片相比，可提供约 4 倍的服务，适用于容易崩刃的重载作业；在报废污染的条件下，H13K 比普通 H13 的使用寿命延长了 30~50%，在适当的维护下可达到数万次切割。

9. 最通用的全能材料

• 常规小棒材批量生产（≤HRB400）：Cr12MoV（顶级耐磨性能）

• 重型高强度/大型/焊接材料：H13（优质抗冲击热稳定性）

• 杂质废料回收重冲击：H13K（不规则切削条件的最高容错性）

十二．最终选择层次结构摘要

全等级渐进式规格阶梯：

普通碳素(T10)→9CrSi(普通小棒材/便携式手持切割机)→Cr12MoV(连续大批量小棒材耐磨集中生产)→H13(过载/高强度/大型/焊棒材抗冲击切割)→H13K(杂质废料回收防崩刃专业级)→WC Tipped(终极最大使用寿命大批量生产)

所有钢筋加工操作都可以通过五个核心参数最终确定最佳刀片材料：钢筋等级 + 钢筋直径 + 日生产量 + 杂质/焊道的存在 + 机器品牌和型号（国内/韩国/土耳其） + 预算等级，以最大限度地提高切割效率，最大限度地减少计划外停机时间并减少长期总生产支出。
