高精度折弯机模具：完整的技术和选型指南
一、产品概述

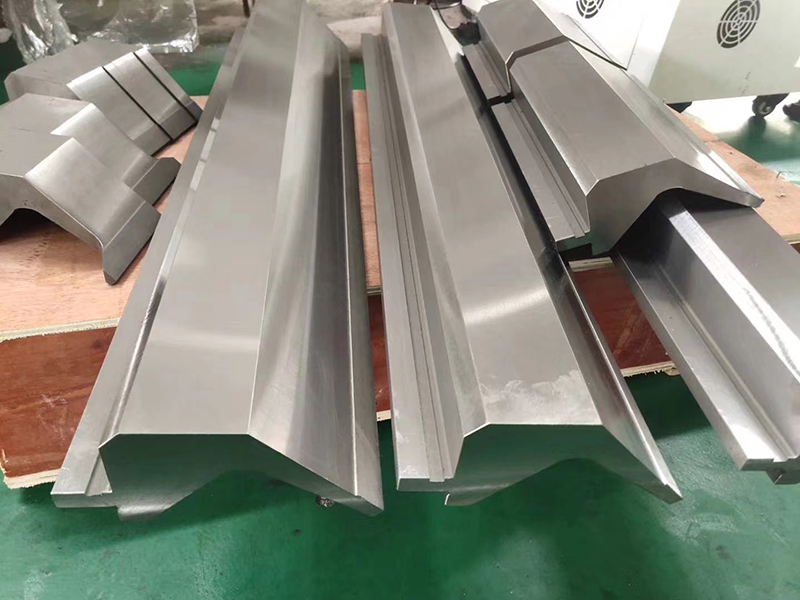

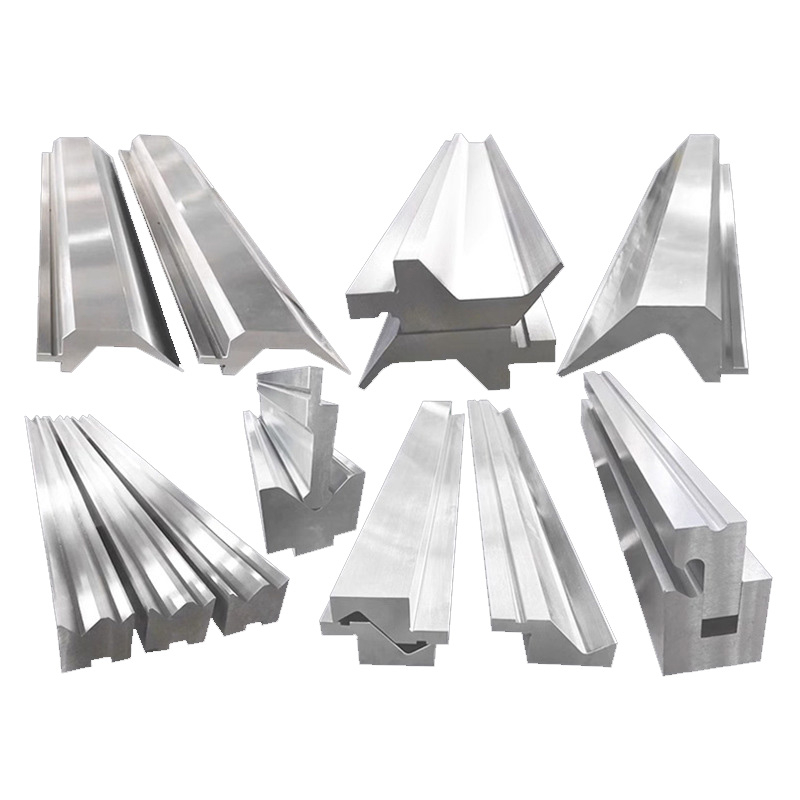

我们提供全系列的分段折弯机模具，包括多 V 模具、锐角冲头和鹅颈冲头，几乎涵盖所有标准钣金折弯应用。
我们所有的工具均采用优质 42CrMo (AISI 4140 / SCM440) 合金钢精密锻造而成。全长感应淬火可提供一致的 HRC 47±3硬度，为连续重型生产提供出色的耐磨性。每个工具都按照严格的公差进行精磨，确保工业金属成型操作的高尺寸精度、稳定的弯曲性能和更长的使用寿命。
2. 为什么精密模具对于弯曲质量至关重要
最终弯曲精度在很大程度上取决于模具质量，而不仅仅是折弯机的 CNC 控制系统。
即使是高端数控液压折弯机也无法弥补模具磨损、变形或精度低造成的缺陷。劣质模具经常导致弯曲角度不一致、边缘波浪、工件扭曲和高废品率，从而推高生产成本并降低车间整体效率。
我们经过热处理、精密加工的模具从源头上消除了角度偏差和边缘波问题。它们在全长工件上提供稳定、可重复的弯曲结果，使其成为大批量精密钣金制造的可靠解决方案。
3.折弯机模具：定义、结构及工作原理
3.1 定义及行业应用
折弯机模具是专门为与液压折弯机配套而设计的工具组。他们将平板金属加工成标准型材，包括 90° 角、V 形和 U 形。这些工具广泛应用于机械制造、钣金加工、五金制品生产、橱柜制造等领域。
3.2 主要部件
上模（冲头） ：与机器滑块一起垂直移动。其轮廓决定了弯曲零件的最终形状，无论是直的、尖锐的还是弯曲的。
下模：采用标准V型槽结构牢固地固定在机台上。 V型槽宽度直接影响压力分布和成品折弯件的整体质量。
3.3 工作流程
1、将钣金平放在下模面上； 2、机器滑块下降上模，施加均匀的压力； 3、将金属板材压制成型，使其与模具轮廓相匹配； 4、上模向上复位，成品工件被取出。
4、材料性能：42CrMo合金与普通碳钢的比较
在连续的工业弯曲中，刀尖承受持续的高压挤压和疲劳应力。常规碳钢如45#钢硬度低、韧性差。在长期吨位负载下，容易变形、磨损并失去原有的精密轮廓，导致弯曲角度不稳定。
相比之下，高级 42CrMo 合金钢的铬、钼和锰含量均衡。它具有卓越的结构刚度和抗冲击性，可有效抵抗持续重负载下的偏转和型材磨损。这使其成为高精度、持久弯曲模具的最佳材料。
5、核心技术优势（零角偏差、边缘波）
5.1 全长强化与超精并行
所有功能工作区域（包括冲头和下模肩）均经过全长 CNC 感应淬火，使整个工具达到均匀的 HRC 47±3 硬度。硬化外层确保长期耐磨性，而坚韧的内钢芯可吸收弯曲循环期间的瞬时冲击力。
经过热处理后，每个模具都经过精密研磨，达到严格的 0.01mm/m 平行度公差，消除所有水平和垂直表面波纹。这确保了整个工件上的压力均匀分布，提供一致的弯曲角度并完全消除边缘波状缺陷。
5.2 灵活的分段和自定义刀具几何形状
我们的分段模具由 10mm 至 400mm 的可互换模块组成，可以自由组合以适应各种弯曲长度。这种灵活的配置可处理复杂的工件，如深四边箱和窄回程法兰，并有效避免操作过程中刀具与工件的干涉。
除了标准规格外，我们还提供定制形状的模具，以满足非标准工件的成型要求。
5.3 与主流折弯机的通用兼容性
我们的模具符合所有主流国际夹紧标准，包括 Amada/Promecam、Trumpf/Wila 和新的通用标准系统。标准尺寸匹配最流行的国产和进口折弯机型号，支持快速安装和完美的操作兼容性。
6、折弯机模具分类
6.1 按形状分类
6.2 按应用场景
标准牌号：针对低碳钢、镀锌钢和其他常见低硬度材料的经济高效的解决方案
高强度等级：具有增强的硬度和厚度，非常适合包括不锈钢在内的坚韧材料
薄材料等级：优化表面设计，防止超薄金属板材刮伤和变形
6.3 按机器兼容性
7. 专业模具选型指南
正确的模具选择对于稳定的弯曲质量和延长模具使用寿命至关重要。请遵循以下实用指南进行准确匹配：
1、模具与工件材料的匹配不同的金属具有独特的弯曲弹性和韧性。不锈钢等较硬的材料需要专用的高强度冲头，以防止角度偏差和回弹缺陷。
2、遵循标准V型槽宽度规则- 薄板（＜3mm）：V型槽宽度=6×材料厚度 - 中型板料（3-8mm）：V型槽宽度=8×材料厚度（通用行业标准） - 厚板（>8mm）：V型槽宽度=10-12×材料厚度 严格执行这些规则可以避免板料破裂和模具过早损坏。
3. 匹配机器吨位能力选择能够承受折弯机最大工作压力的模具，以防止过载和工具故障。
4、选择合适的凸模形状根据目标工件的最终成形要求选择凸模形状。
5.确认机器装配精度验证模具尺寸和夹紧结构兼容性，确保无缝安装和稳定运行。
8. 实际生产操作技巧
