折弯机工具：选择、材料、维护和行业解决方案的车间指南

要点

折弯机工具（顶部为冲头，底部为 V 型冲模）通过迫使金属板在压力下发生塑性变形来弯曲金属板。事情是这样的： 车间里的很多令人头疼的问题都可以追溯到工具。表面痕迹、边缘缺口、模具寿命短——这些几乎都是模具问题。长弯道角度不一致？这通常是冲头偏转，机器问题。

您在每个中国商店都会听到的标准空气弯曲公式： P (kN) = 650 × t² × L / V 。它是低碳钢简化常数，与欧洲/Amada 系统完全一致。无论您使用统一的多材料配方还是低碳钢快捷方式 (650)，核心物理原理都是相同的。相同的数学，不同的方式来表达物质强度。

V 形开口经验法则：低碳钢厚度为 8 倍，不锈钢厚度为 10 倍，铝和高强度钢厚度为 10–12 倍。关于刀具寿命？采用真空硬化和冷冻技术的 Cr12MoV (D2) 在 HRC 58–62 下运行，其使用寿命 比基本 42CrMo 长约 3 倍。

ALAS 拥有完整的产品系列 - 锐角、90°、钝角、鹅颈、无标记 - 具有 Euro、Amada 和 Wila 安装样式。材料从 42CrMo 到 PM23 粉末钢，具有 TiN 涂层和氮化选项。专为汽车 HSLA、不锈钢橱柜工程、幕墙铝材、整体工程而设计。

1. 折弯机工具的实际用途（及其重要性）

问：折弯机模具是如何工作的？

非常简单：您有一个上部工具（冲头）和一个下部工具（V 型冲模）。冲头将冲头向下推，金属板被压入 V 形开口，然后砰的一声——你就得到了一个弯曲。理论上很简单，但每个细节都很重要。

问：我的折弯质量有多少实际上是模具问题？

取决于问题。表面痕迹、边缘缺口、模具寿命短、磨损——这些几乎总是与工具相关。沿长弯道角度不一致？这主要是压力机（冲头偏转、凸度、重复性）。但问题是：即使是市场上最精确的折弯机也无法容忍错误的工具。选择错误的 V 形开口、错误的工具钢或磨损的冲头，您将在整个班次中遇到问题。

ALAS 模具按照北美工厂标准制造 - 从 V 形开口尺寸到热处理。每批发货前都会进行角度公差检查和硬度抽查。它直接从板条箱里跑出来。

2. 折弯机工具的类型（以及每种工具的用途）

问：有哪些不同的冲孔角度，何时使用每种角度？

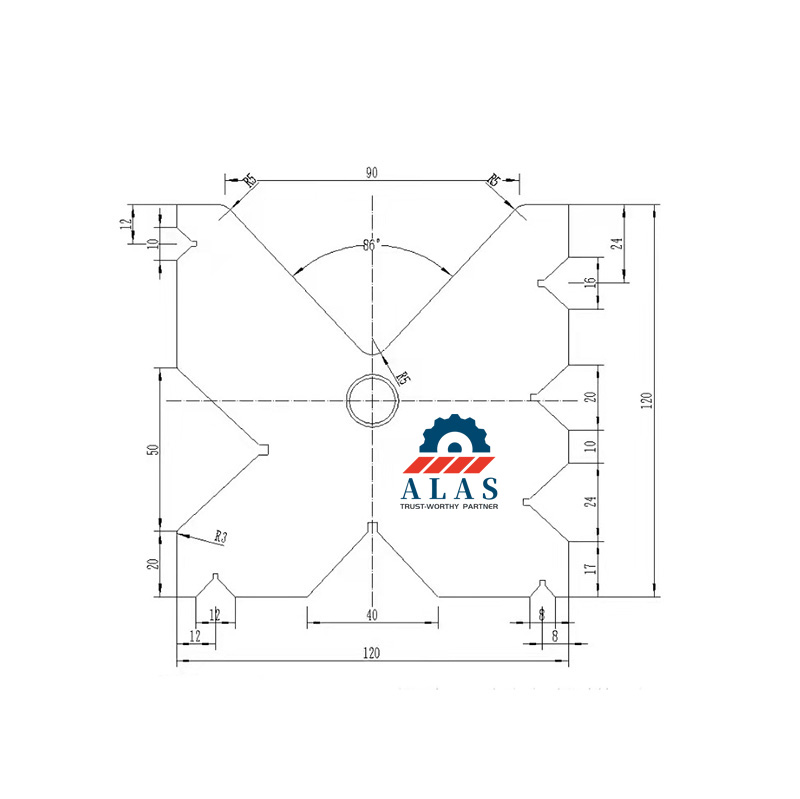

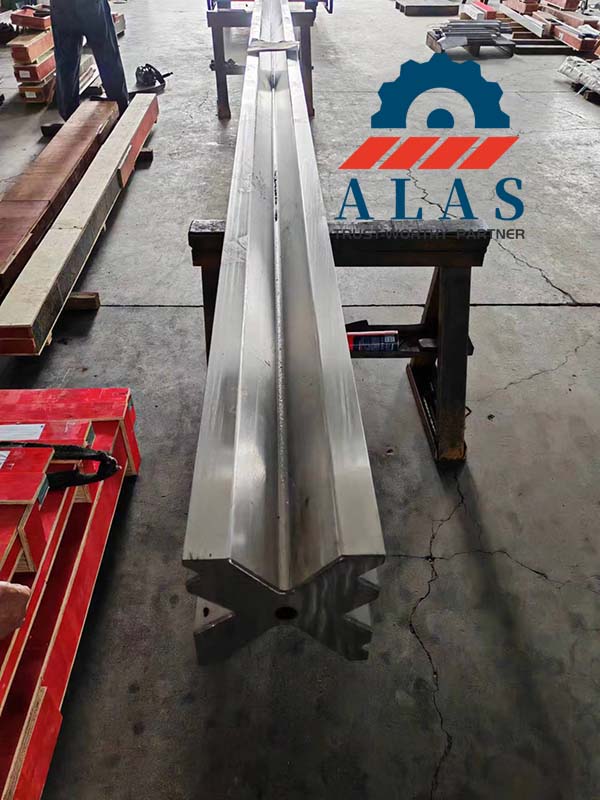

问：分段模具与全长模具 — 您什么时候想要哪个？

问：专业工具怎么样——它们能解决什么问题？

3. 如何选择折弯机模具：五步流程

问：请引导我逐步完成选择过程。

ALAS 工艺工程师每次都会使用这个 5 步框架——从材料规格一直到吨位检查。

第 1 步：弄清材料规格

问：在挑选模具之前我需要了解有关材料的哪些信息？

快速规则（ 70%规则）： 最小法兰长度≥V形开口×0.7 。如果再少，板材就会直接滑入槽中——弯曲程度会很严重，并且可能会损坏工具。

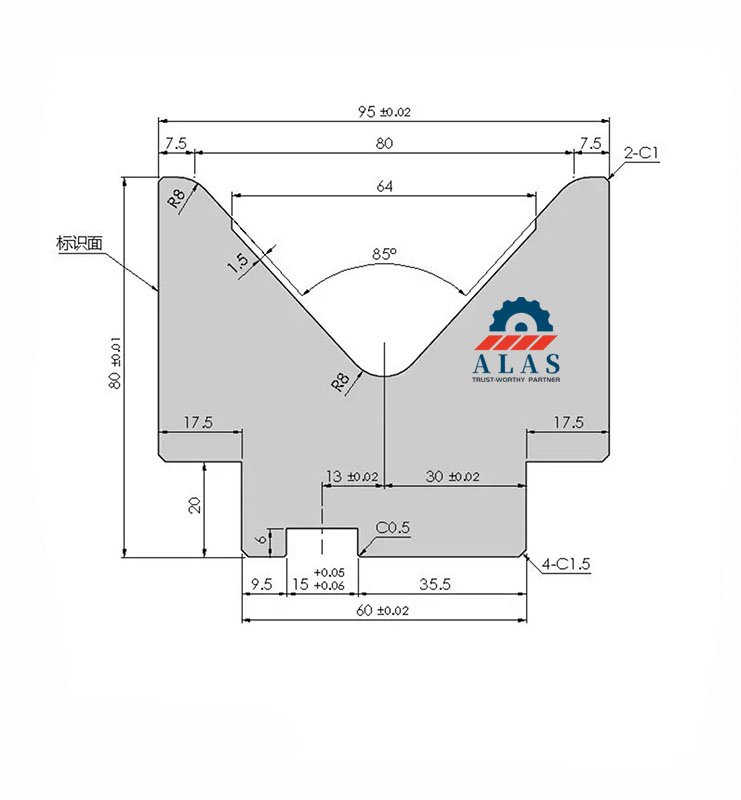

第 2 步：选择 V 形开口

问：V形开口如何计算？如果太窄或太宽会发生什么？

• V 太窄 → 线压力穿过屋顶，您需要更多的吨位，模具应力超过限制，并且您面临模具破裂的风险。弯曲半径太小，外部表面会出现裂纹。

• V太宽 →内半径大，回弹到处，你会失去精度。 （一线希望：您将使用更少的吨位。）

ALAS 标准 V 型模具从 V4 一直到 V200，角度公差 ±15 弧分。每个骰子都用激光标记了 V 尺寸和角度，因此您无需眯眼即可抓住正确的骰子。

第 3 步：匹配冲头角度和尖端半径

问：如何选择冲头角度和尖端半径来考虑回弹？

⚠️ 硬性规定，无一例外：切勿对高强度钢进行底部弯曲。打底需要空气弯曲吨位的 3-5 倍。如果用力的话，压力机就会超载，有损坏冲头的风险，而且还可能 炸毁模具。不锈钢则不同——在具有适当 D2 工具的薄规格上，触底是锁定回弹的常见做法。

冲头尖端半径经验法则： 对于低碳钢， 对于铝和 HSLA，请选择 R_tip ≥ 1.0×t — 半径越大意味着应力集中越少，裂纹越少。 R_tip ≈ 0.5–1.0 × t 。

第 4 步：检查喉部深度和干扰

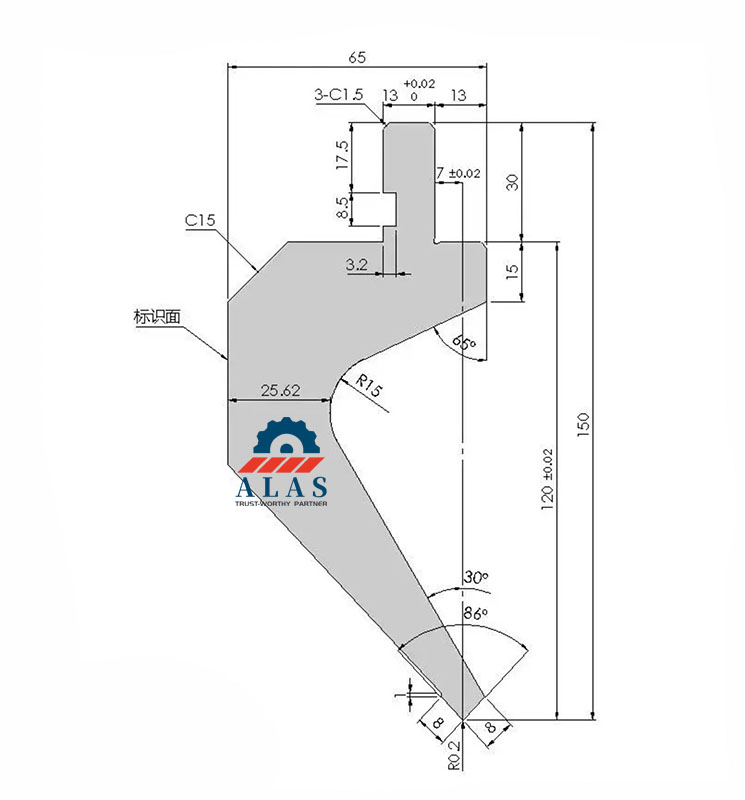

问：什么时候你真正需要鹅颈冲头？

简单测试： 如果您已经弯曲的法兰比冲头的喉部深度高→您需要一个鹅颈管。 没有办法解决它。

ALAS 鹅颈冲头采用三种安装系统 - 欧洲（Trumpf 型）、Amada / Promecam 型和 Wila / 美式 - 标准喉部深度为 85 毫米 / 120 毫米 / 170 毫米。它们适合 Trumpf、Amada、Bystronic、LVD 等主要品牌。 U 形通道回流法兰一次性完成 - 无需翻转零件。

第五步：检查吨位

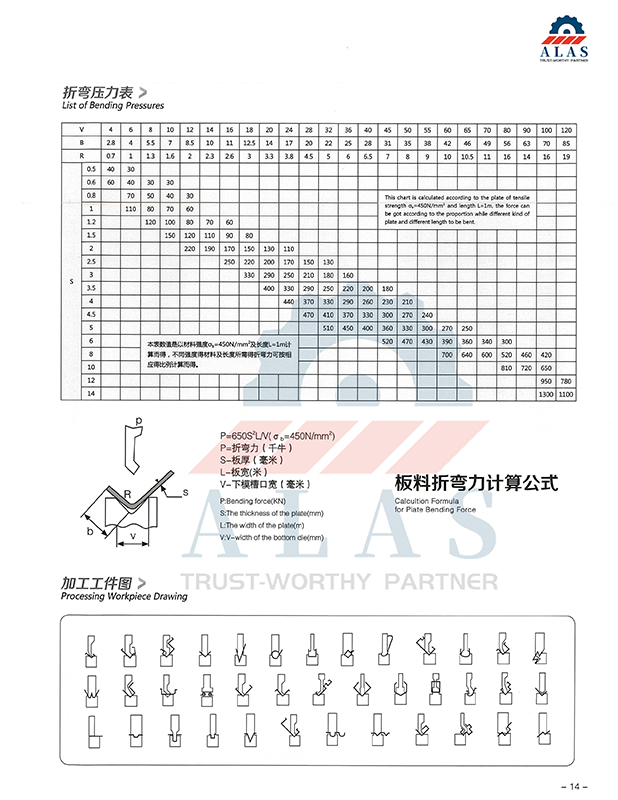

问：如何计算弯曲力？配方奶粉商店实际上使用什么？

每个中国钣金店都熟记的公式——空气弯曲、低碳钢基线：

P (kN) = 650 × t² × L / V

每个字母的含义如下：

• P——弯曲力，单位千牛顿 (kN)

• 650 — 车间常数（低碳钢简化值）

• t——板材厚度，单位为毫米 (mm)

• L——弯曲长度，单位米（m）

• V — 模具 V 形开口，单位为毫米 (mm)

它如何与世界其他地方保持一致：该公式与欧洲/Amada 计算系统完全兼容。无论您使用统一的多材料公式还是低碳钢常数 (650)，核心物理原理都是相同的。相同的数学，不同的方式来表达物质强度。

问：针对不同的材质，你们如何进行调整？

乘数只是一个材料因素——相同的厚度、相同的 V 形开口。 V16 上 2mm 的不锈钢所承受的力是 V16 上 2mm 的低碳钢所受力的 1.5 倍。苹果对苹果。

问：现实世界的吨位是什么样的？

前两行具有 相同的规格、相同的 V 形开口（2 毫米，V16）， 因此您可以直接比较材料对吨位的影响。

工作示例（Q235，t=2mm，V=16，L=1m）：P = 650 × 2² × 1 / 16 = 162.5 kN/m ≈ 16.6 吨/米。添加20%缓冲液：16.6 × 1.2 ≈ 19.9 t/m。

⚠️ 始终留有 20% 以上的吨位空间。 整天全速运行制动器会快速降低精度，而在具有严重加工硬化的 980MPa AHSS 上，将制动器关闭会触发过载警报或损坏冲头。 ALAS 进行免费弯曲力计算和工具选择 - 将您的零件规格发送给我们，我们将为该作业指定正确的工具和正确的冲压机尺寸。

4. 工具钢和热处理：真正值得付出的代价

问：我应该使用哪种工具钢？年级之间的生活差距有多大？

问：表面处理的实际作用是什么？每一个什么时候值得？

真实车间数据：一家橱柜车间从 42CrMo 更换为 ALAS Cr12MoV + 氮化模具。磨刀间隔从 2周缩短到8周。每套工具的年度成本下降了 62%。

5.您每周都会看到的 4 个弯曲缺陷（以及实际有效的工具修复）

问：零件底部有压痕。是什么原因造成的以及如何解决它？

问：长零件末端弯曲良好，但中间弯曲。难道是工具的问题？

问：回弹不会消失——角度始终是开放的。您在工具方面做什么？

问：工具破裂或碎裂。为什么以及如何阻止它？

6. 行业特定的工具设置

问：980MPa 的汽车 AHSS 需要什么工具？

• 仅空气弯曲。触底并不是一种选择——这是严格禁止的。 触底需要 3-5 倍的吨位。你会让压力机过载，冒着损坏冲头的风险，而且你可能会把模具炸开。

• V 形开口 ≥ 10–12×t 以保持管路压力较低

• 冲头尖端半径≥1.0×t，减少应力集中

• 刀具硬度 HRC 58+ ，选用Cr12MoV或LD钢

• 通过冲头角度 (84–86°) 和行程控制补偿回弹

• 材料强度系数为 2.0–2.3× 低碳钢（相同厚度、相同 V 形开口） — 使用 20%+ 缓冲来相应调整您的压力机

• 每 6 个月进行一次磁粉探伤 (MT) ，以便在微裂纹成为问题之前发现它们

• ALAS设置：ALAS重型系列（LD钢），带MT检验报告和回弹补偿计算服务

问：建筑幕墙大半径（R>20mm）如何弯曲？

• 定制大半径冲头或增量步进弯曲模具

• 使用回弹模拟软件（AutoForm、JSTAMP）进行预调整

• 使用分段式大 R 冲头进行多阶段成型，逐步提升

• ALAS 设置：ALAS 定制半径模具（可用 R5 至 R200），支持回弹模拟

问：如何在拉丝不锈钢橱柜上实现无划痕的弯曲？

• 下模是神奇发生的地方：使用大入口半径 V 形开口，或聚氨酯垫/滚轮模具，将线接触转变为表面或滚动接触

• TiN 涂层上冲头：这主要是防止冲头侧 磨损和材料拾取 （铝屑、锌、不锈钢微粒），这样您就不会在冲头面上留下痕迹

• 在板材上敷上 PVC 保护膜

• ALAS 设置：ALAS 不锈钢弯曲套件（TiN 涂层冲头 + 聚氨酯垫辊无痕模具）— 拉丝不锈钢上的零标记。

7. 工具维护：使工具寿命加倍的例行公事（如果你真的这样做的话）

问：日常维护是怎样的？多常？

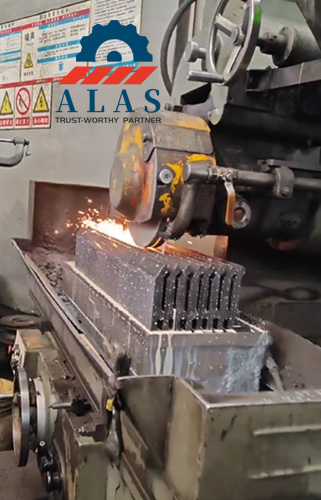

问：什么时候需要磨刀？规则是什么？

当发生以下任何一种情况时进行锐化：

• 弯曲毛刺高度>0.2mm

• 角度变化大于±1°

• 您可以在边缘看到刻痕或磨损带

磨削规格：

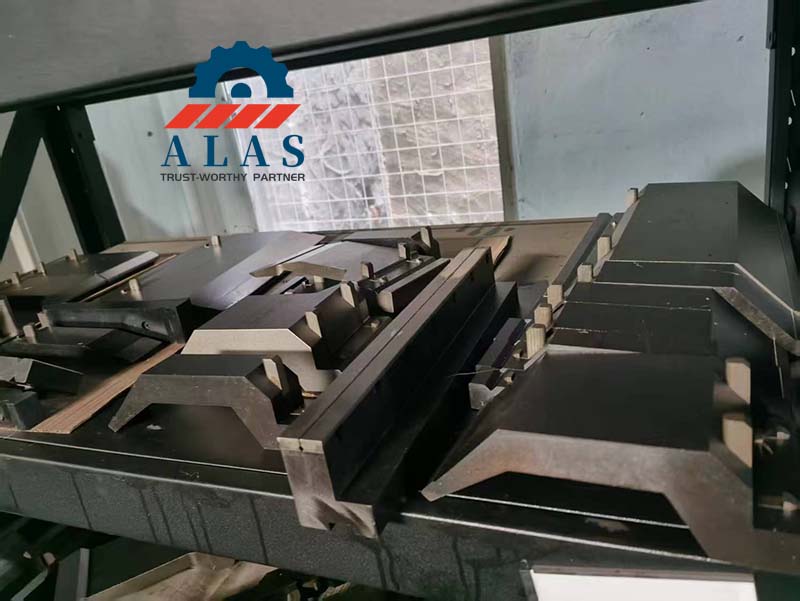

问：储存工具的正确方法是什么？

• ✅ 悬挂架系统 ——每个工具都有自己的插槽

• ✅ 打开防锈剂，边缘朝上或侧面

• ✅ 按尺寸标记，以便您可以快速找到您需要的东西

• ❌ 切勿堆叠或堆放它们

• ❌切勿存放在酸、碱或任何腐蚀性物品附近

问：哪些安全规则是任何人都不应跳过的？

关于 ALAS 折弯机模具

ALAS（南京阿拉斯国际贸易有限公司）按照北美车间质量标准制造工业钣金切削工具和模具——折弯机模具、剪切刀片、铁工模具。材料选择范围从 42CrMo 到 PM23 粉末钢，具有三种主要折弯机安装系统：欧洲（Trumpf 型）、Amada / Promecam 型和 Wila / 美国型。需要帮助选择工具或想要一些定制的东西？联系 ALAS 工艺工程团队。
