塑料破碎机刀片材质选择指南
塑料撕碎机刀片的材质直接决定撕碎效果、使用寿命、设备稳定性。不同的塑料——包括硬脆、软韧和纤维增强厚材料——对刀片硬度、韧性和剪切性能有不同的要求。
本指南为三大塑料组匹配了合适的刀片材料：ABS / PS / 硬质 PVC、PE / PP / PA / 薄膜以及纤维增强/厚/混合材料。它解释了核心特性、机械性能、化学成分和应用场景，以支持专业的材料选择。
塑料特性及刀片选择原则
塑料的硬度、韧性和纤维含量在撕碎过程中产生不同的应力条件：
硬脆塑料产生强烈的瞬时冲击力
软而坚韧的塑料很容易缠绕刀片并造成粘附
纤维增强塑料导致严重的边缘磨损
刀片选择遵循以下原则：
硬塑料：硬度高、耐磨、耐冲击
软塑料：韧性高、剪切力强、切割面光滑
纤维增强材料：超高耐磨性、抗崩裂性
精确的物料匹配降低了运营成本，提高了破碎效率。
硬脆塑料刀片材料
适用范围
ABS、PS、硬质PVC、硬质塑料型材、硬质塑料块
材料性能要求
这些材料又硬又脆。在破碎过程中，刀片会承受强烈的冲击，这会导致碎裂、破裂和快速变钝。刀片必须具有高硬度、耐磨性和冲击韧性。
推荐材料：SKD-11
SKD-11 是一种高碳、高铬合金工具钢，广泛用于精密破碎刀片。
SKD-11的化学成分
碳：1.40–1.60%
铬：11.00–13.00%
钼：0.80–1.20%
电压：0.20–0.50%
硅：0.40％以下
锰：0.60%以下
高碳、高铬提供极强的硬度和耐磨性；钼和钒提高韧性和尺寸稳定性。
核心机械性能
热处理后硬度：HRC 60–64
优异的耐磨性和刃口保持力，长时间保持锋利的切削刃
良好的冲击韧性，在硬塑料冲击过程中不易碎裂和破裂
刃口强度高，适合硬脆材料的高速切削
应用优势
减少频繁磨刀和刀片更换，降低维护成本
承受硬塑料破碎时的瞬间冲击力，确保运行稳定
长期使用保持一致的粉碎效果
适用于软质和坚韧塑料的刀片材料
适用范围
PE、PP、PA、软PU、塑料薄膜、编织袋、软片材
材料性能要求
软塑料具有高弹性和延展性。它们很难干净地切割，并且往往会缠绕刀片或粘在边缘上。刀片需要高韧性、强剪切能力和精细研磨的光滑表面。
推荐材质：9CrSi
9CrSi是一种经典的铬硅合金工具钢，适用于一般软塑性破碎。对于超薄膜和编织袋，可以使用特种合金工具钢。
9CrSi化学成分
碳：0.85–0.95%
铬：1.20–1.50%
硅：1.00–1.30%
锰：0.30-0.60%
P：最大0.030%
S：最大0.030%
铬增强硬度和耐磨性，而硅提高韧性和耐热性，使其适合软塑料的连续剪切。
核心机械性能
热处理后硬度：HRC 58–62
韧性高，高速剪切运动时不易断裂或崩落
良好的切削加工性，支持切削刃的精密磨削，实现光滑的表面
中等耐磨性，与软塑料的低磨损特性相匹配
应用优势
光滑的切割边缘减少材料包裹和粘附，确保高效撕碎
经济高效，避免小批量或常规软塑料破碎不必要的浪费
易于加工和刃磨，降低维修难度
用于纤维增强/厚/混合材料的叶片材料
适用范围
玻璃钢、碳纤维复合材料、厚塑料块、混合废塑料、硬质厚板
材料性能要求
纤维添加剂会导致严重的磨料磨损。厚的和混合的材料使刀片承受组合应力：冲击、磨损和剪切。这对刀片的整体性能提出了最高的要求。
推荐材料：DC-53
DC-53是一种高强度、高韧性合金工具钢，专为重型破碎而设计，综合性能优于SKD-11。
DC-53 的化学成分
C：1.00–1.10%
铬：7.50–8.50%
钼：1.80–2.20%
电压：0.20–0.50%
硅：0.10–0.35%
锰：0.20-0.50%
比 SKD-11 更高的钼含量显着提高了韧性和高温稳定性，而适当的铬含量则确保了耐磨性。
核心机械性能
热处理后硬度：HRC 62–65
与 SKD‑11 相比具有卓越的耐磨性，有效抵抗纤维增强材料的磨损
优异的抗崩角和断裂性能，适应厚料破碎的强烈冲击
良好的高温稳定性；长期连续破碎时刃口不易变形
应用优势
破碎纤维增强塑料时，显着延长刀片使用寿命，减少更换频率
承受混合物料的复杂应力，确保运行稳定、破碎效果一致
适合重载连续工作，提高设备生产率
常见错误和实用选择建议
避免盲目选择高端材料
使用 SKD-11 或 DC-53 处理小批量软塑料废物会导致不必要的成本增加。对于软塑料，9CrSi就足够了；根据塑料类型匹配材料：硬塑料采用 SKD-11，纤维/厚/混合材料采用 DC-53。

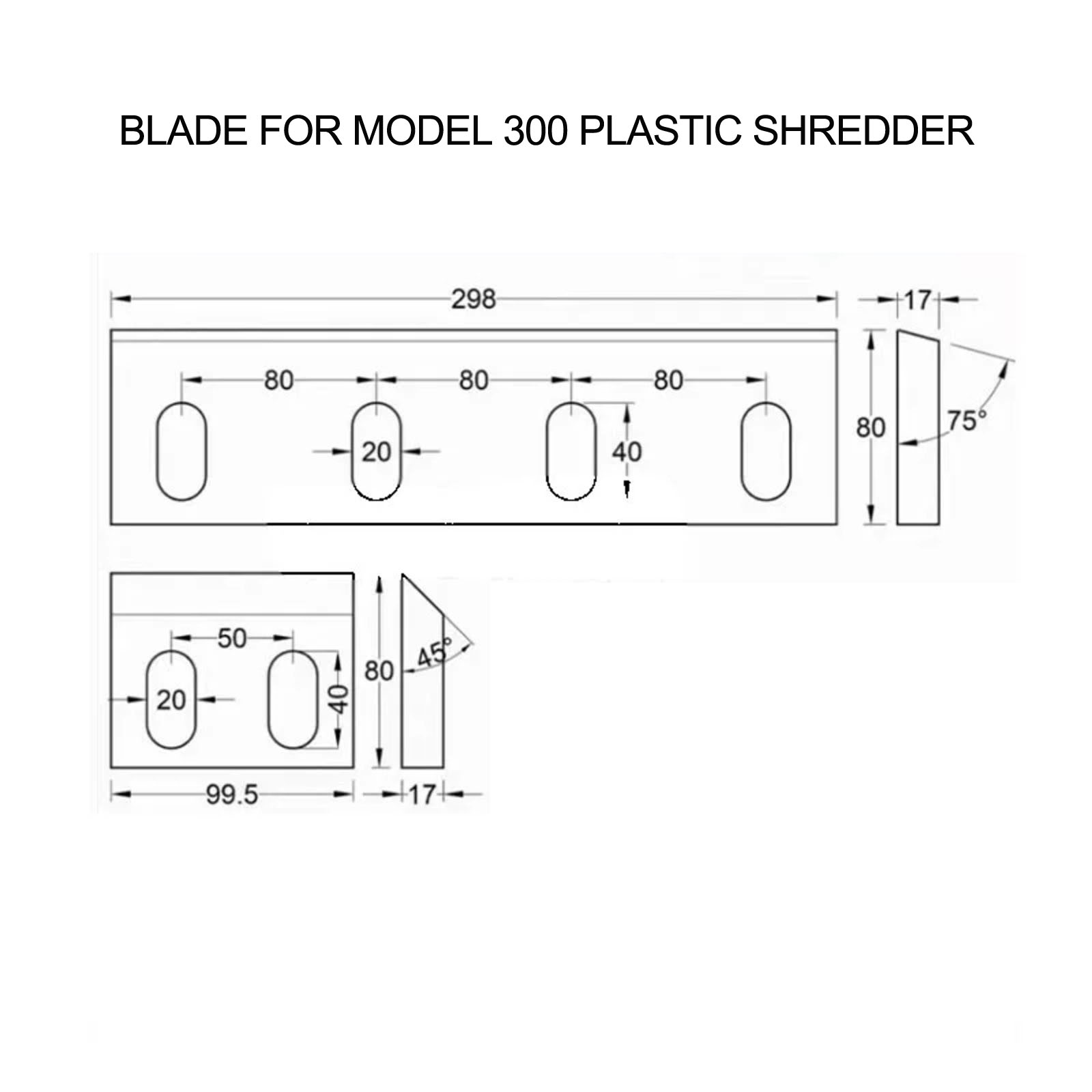

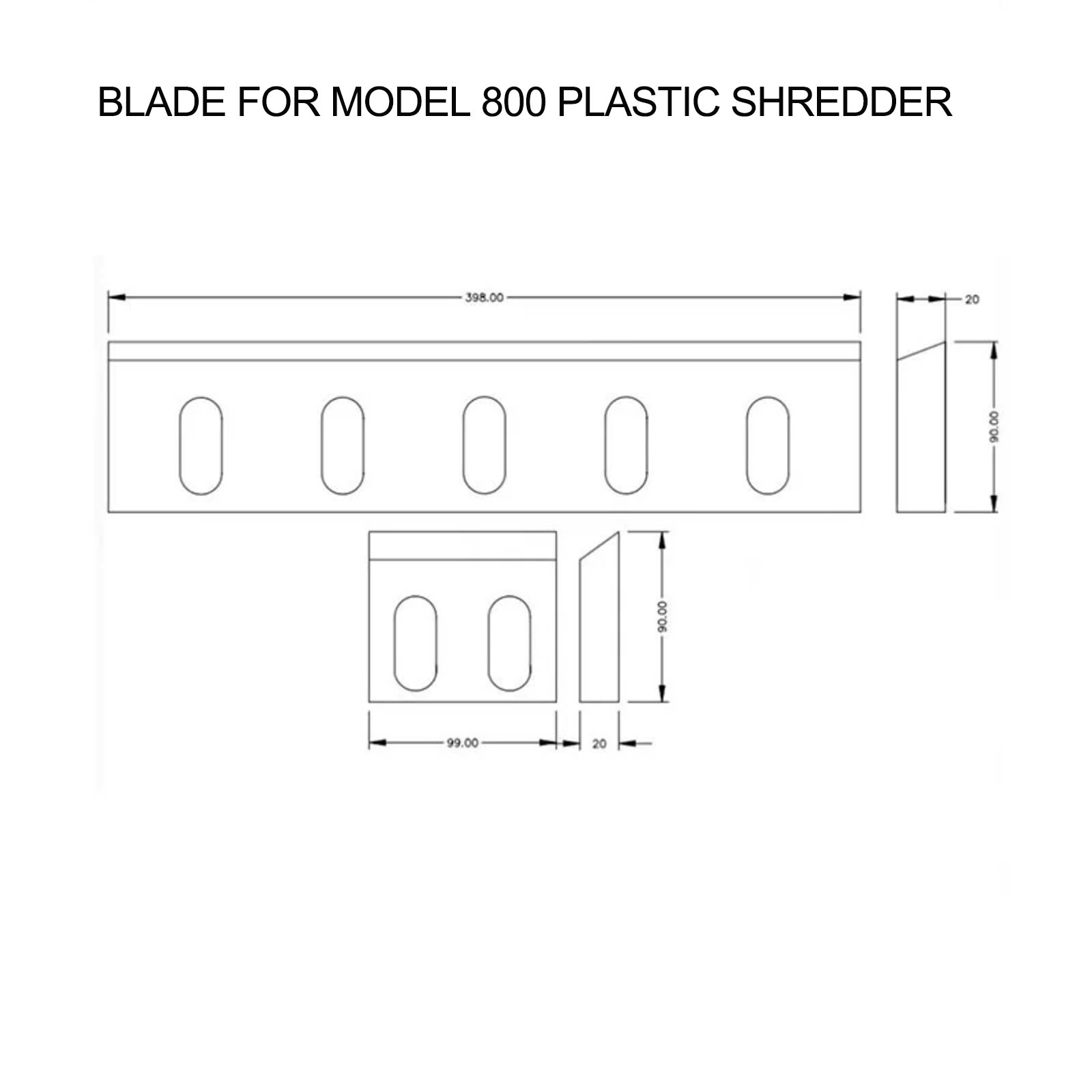

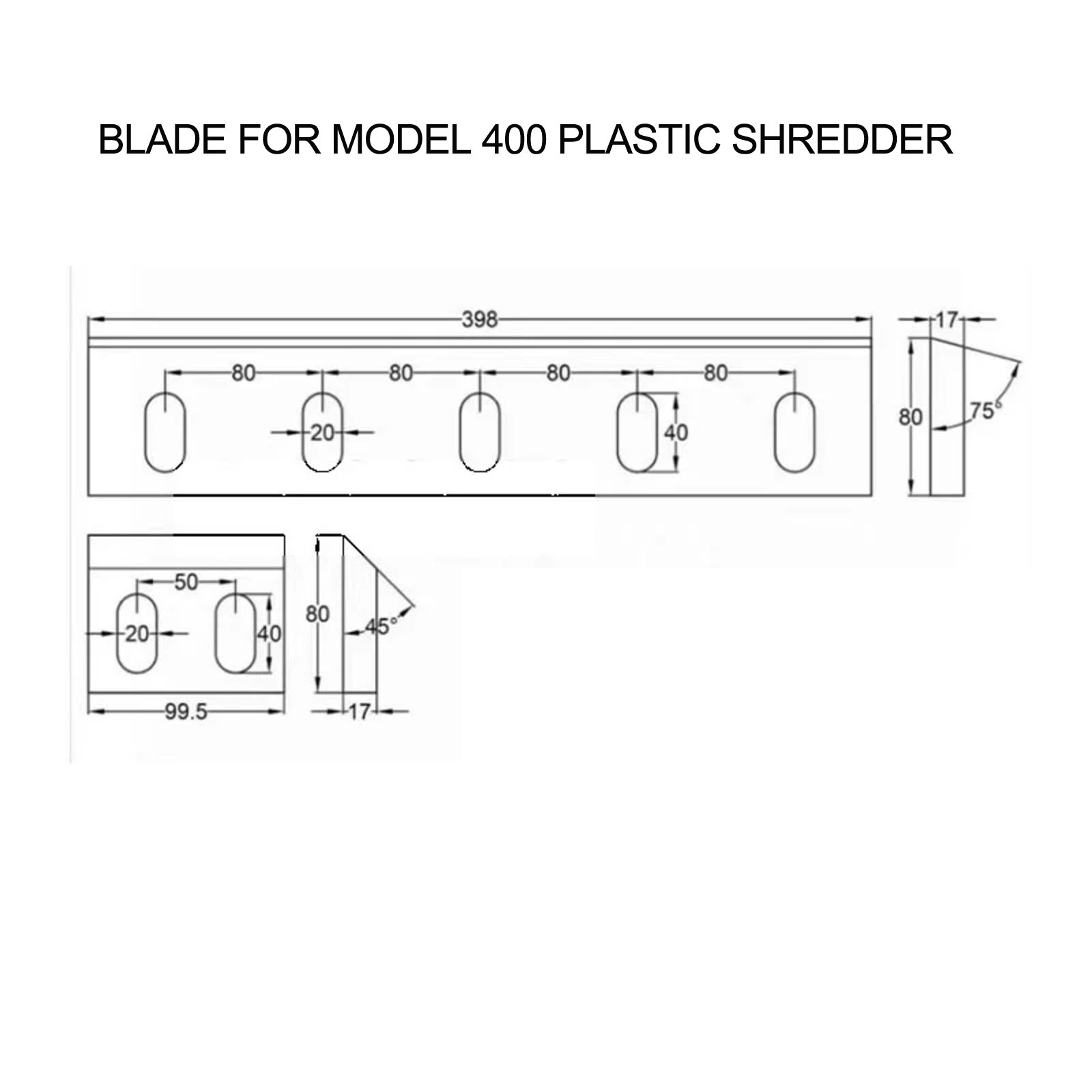

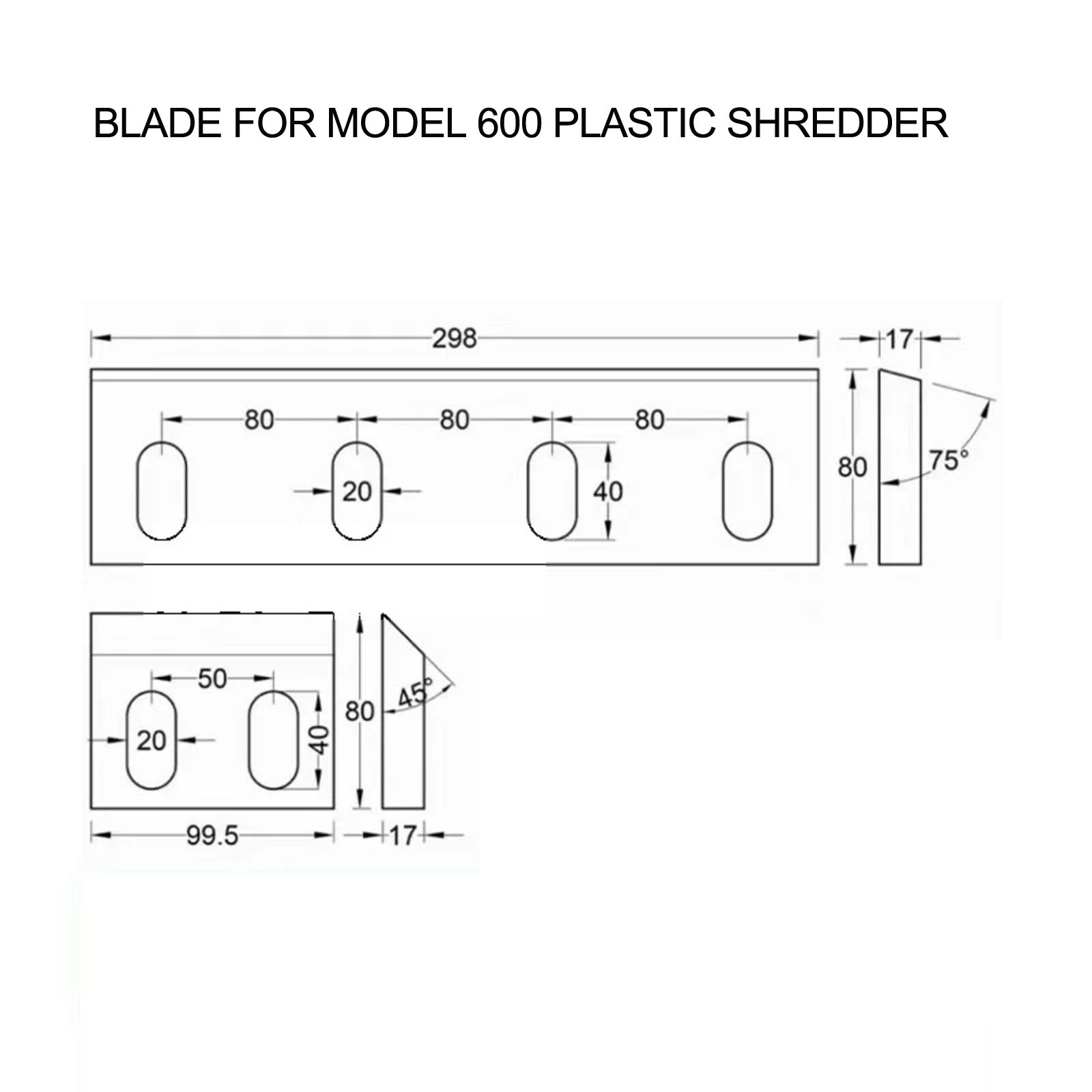

请勿使用非标准刀片尺寸
尺寸不正确会导致装配间隙不均匀、振动异常、刀轴和破碎机机体长期损坏。始终使用原装或标准尺寸的刀片。
不要忽视边缘精度
加工软塑料时，粗糙的边缘会恶化包裹性和粘合力。始终使用精密研磨的刀片以保持粉碎效率并减少设备故障。
