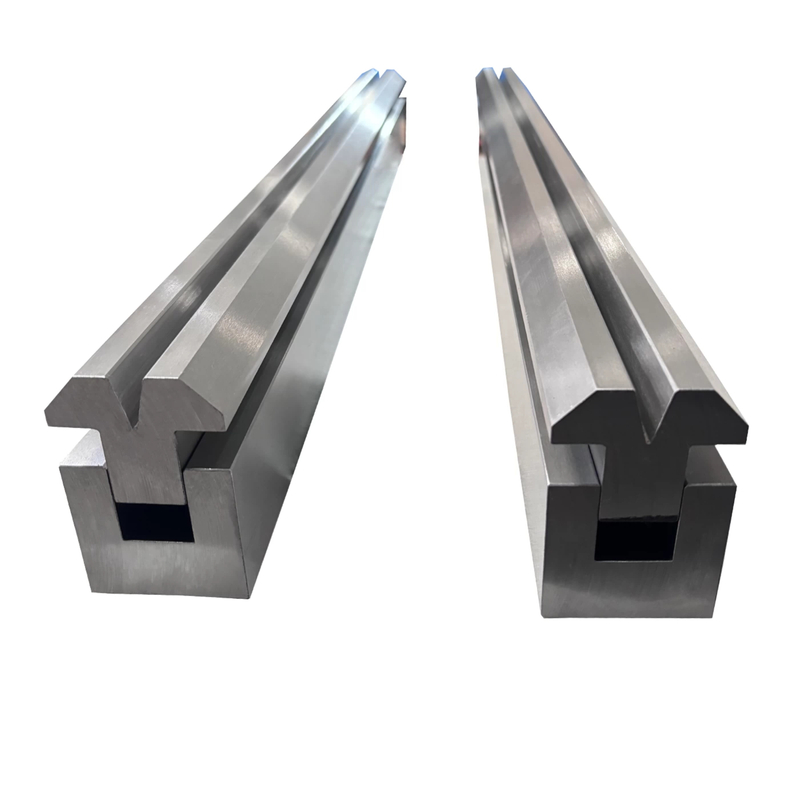

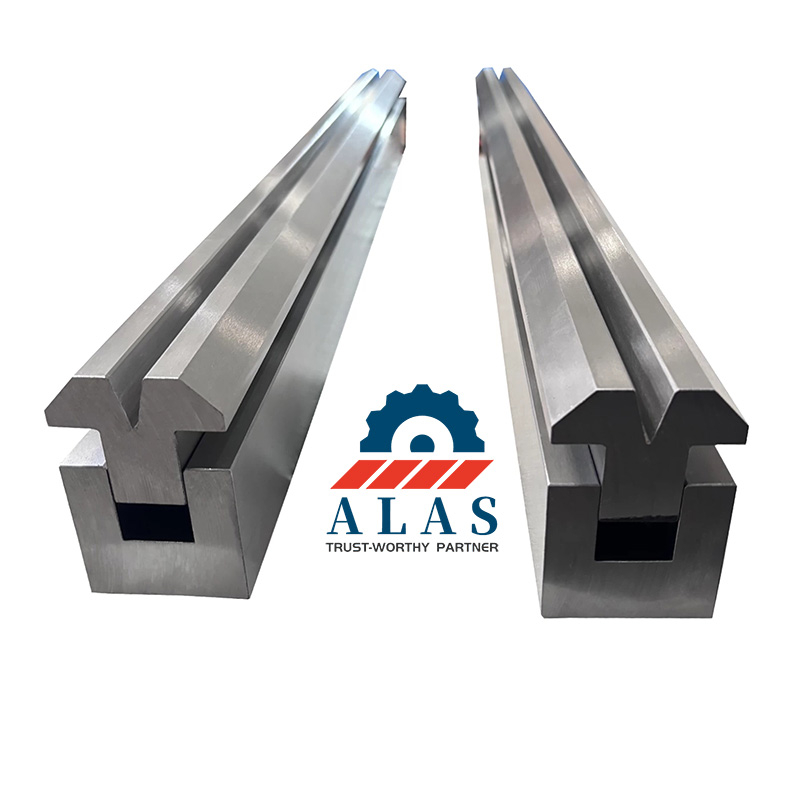

精密 42CrMo 弹簧加载卷边工具：二合一弯曲和平压复合模具

无需在循环之间更换工具即可实现完美、零间隙的死折和安全边缘。 ALAS 精密弹簧加载包边工具 是一款专为高混合制造而设计的高性能复合模具。通过将锐角弯曲 V 形槽和下部缓冲压平砧集成到单个弹簧加载的机械组件中，该工具允许操作员在一次平滑的连续行程中预弯曲和压平金属板材边缘，从而将加工周期时间缩短高达 50%。

动态弹簧加载机构解释

与传统的刚性压平块不同，ALAS 复合卷边工具利用重型内部模具弹簧在双阶段弯曲周期中无缝管理结构运动：

• 第 1 阶段（急性预弯）： 上冲头将金属板压入顶部锐角 V 形槽中，实现清晰的预弯角度（通常为 30° 至 45°）。在此阶段，内部高张力弹簧将下部块牢固地保持在其伸出位置。

• 第 2 阶段（齐平压平）： 上模架平稳地缩回到下壳体块（其底座轮廓为 65mm）中，利用其 15mm 动态行程使平肩将预弯法兰压平抵靠水平砧面。

显式优化的应用场景

这种精密复合模具是高端钣金生产线的理想选择，在这些生产线中，操作员安全、边缘刚性和原始外观是不容忽视的：

• 安全法兰和外壳： 非常适合制造商用电气柜、储物柜、钢制家具、架子和实验室设备，以完全消除锋利的板材边缘。

• 美观的表面保护： 专门针对必须严格控制滑动摩擦划痕的不锈钢、建筑铝材和预涂漆面板进行优化。

• 门和箱板加固： 非常适合沿箱板周边创建双厚度结构折边，以最大限度地提高整体板材刚性。

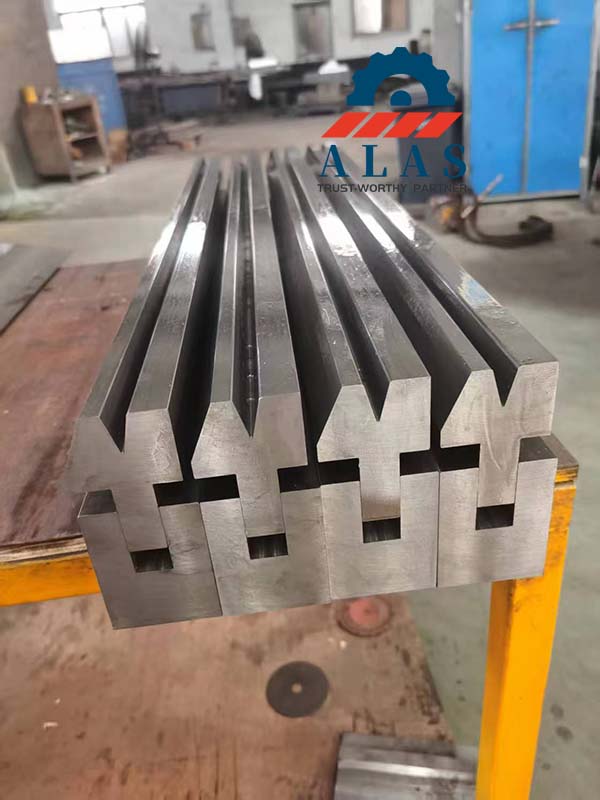

采用 CNC 打磨处理的锻造 42CrMo 冶金材料

为了承受均匀折边压平所需的严重破碎吨位，每个 ALAS 复合工具均按照严格的工业标准制造：

• 优质材料核心： 由真正的 42CrMo 合金钢（相当于 AISI 4140）锻造而成，具有极高的抗拉强度，并且在偏心负载下横截面开裂的风险为零。

• 精密淬火： 本体全面调质，结合关键V台肩、破碎面高频感应淬火，实现稳定的 HRC 47±3.

• 超光滑接触： 精密研磨表面精加工至 ≤ Ra 0.8 μm，最大限度地减少加工镜面不锈钢时的摩擦和材料磨损。

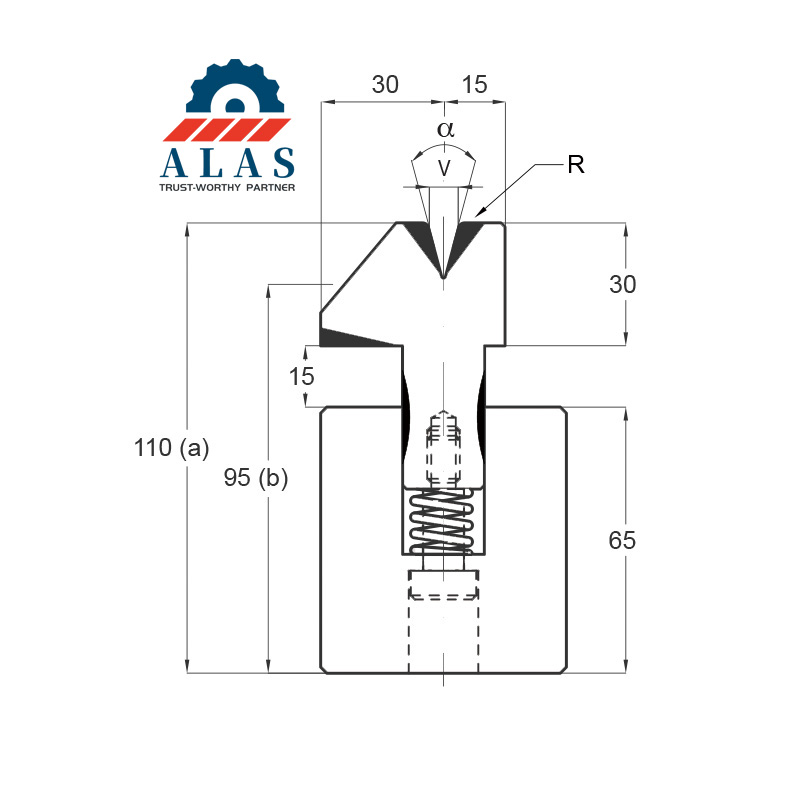

技术规格和尺寸布局

我们的标准配置经过微调，可无缝融入主流液压折弯机设置。根据我们的工厂图纸，请参考以下尺寸细分：

兼容性和工厂定制选项

每个 ALAS 弹簧加载卷边模具均提供灵活的长度配置，以匹配车间中精确的零件几何形状：

• 全长整体块： 库存为标准 835 毫米和 1000 毫米单件，用于长、无缝直线边缘折叠。

• 精密分段套件： 通过多件式分数块（例如10、15、20、40、50、100、200、300毫米）组装形成封闭的四边盒，无凸缘碰撞。

• 定制改造： 完全可定制的基柄和安装销，保证与 Amada/Promecam、Trumpf、Wila、LVD 和 Durma 夹紧系统直接兼容。

订购注意事项：提交请求时，请验证折弯机的最小闭合高度，以确保 110 毫米的工具高度适合您的操作日光范围。每次工厂发货时都提供完整的弹簧张力证书和额定负载限制。
