电话：
86-15852949220
Nanjing Alas International Co。，Ltd
 |
稳定、均匀的硬度：精密真空热处理可提供一致的 HRC 58-62 硬度。出色的淬透性确保从表面到核心的硬度均匀，无软点，即使是厚刀片尺寸也是如此。
卓越的耐磨性：细小、均匀分布的碳化物可有效抵抗高强度钢筋肋的磨料磨损，使用寿命远高于标准 9CrSi 和普通合金刀片。
最小的热变形：钢材在热处理过程中保持优异的尺寸稳定性。所有 ALAS 刀片均经过 CNC 精密研磨，确保精确的边缘几何形状和精确的螺栓孔对准，以实现完美的机器装配。
更长的使用寿命和更低的成本：在实际现场条件下，Cr12MoV 刀片的使用寿命比 9CrSi 刀片长 2-5 倍。每个刀片均具有 4 个可转位切削刃，大大减少了更换频率和意外机器停机时间。
| 性能维度 | 规格 | 技术备注 |
| 材料等级 | Cr12MoV(国标) / D2(ASTM) / 1.2601(DIN) / SKD11(日标) | 高碳高铬冷作工具钢 |
| 热处理 | 真空淬火（980–1050°C）+多级回火 | 消除内应力并防止边缘碎裂 |
| 表面硬度 | HRC 58–62（典型值：60HRC） | 洛氏C硬度标准 |
| 弯曲强度 | ≥2500兆帕 | 在重负载下抵抗变形和弯曲 |
| 冲击韧性 | ≥20 J/cm²（无缺口） | 均衡韧性，避免脆性断裂 |
| 边缘精度 | 精密研磨，Ra≤0.8μm | 提供干净、方形、无毛刺的切割 |
| 可转位刃口 | 每个标准方形刀片有 4 个可用切削刃 | 只需旋转即可获得新鲜锋利的边缘 |
| 单刃寿命 | ≥100,000次切割（HRB400 Φ25mm钢筋） | 根据现场实际情况略有波动 |
| 刀片总寿命 | ≥400,000 次切割（总共 4 条边） | 大大降低刀具更换频率 |
| 安装精度 | CNC加工，螺栓孔公差≤±0.02mm | 完美的机器配合，消除间隙冲击损坏 |
| 性能维度 | 9CrSi合金工具钢 | Cr12MoV冷作模具钢 | H13热作模具钢 |
| 国际同等水平 | — | D2、SKD11、1.2601 | H13、SKD61、1.2344 |
| 硬度（HRC） | 58–60 | 58–62 | 50–55（优化冷剪切时最多 56） |
| 耐磨性 | 好的 | 优秀（高硬碳化物） | 中等（优异的高温保持性） |
| 冲击韧性 | 缓和 | 良好（标准钢筋加工的理想选择） | 极高（抗震结构） |
| 热稳定性 | 低（硬度在 200°C 以上下降） | 中等（400°C 以下稳定） | 高（保持硬度高达 600°C） |
| 典型应用 | 轻型碳钢、小批量、低预算项目 | HRB400/500高强螺纹钢，大批量连续剪切 | 特大直径（>32mm）螺纹钢、废金属、热轧剪切 |
| 相对寿命 | 1×（基线） | 2–5× | 3–4×（仅在优化冲击条件下） |
| 模具成本 | 低的 | 中等的 | 高的 |
| 唉建议 | ★★☆ | ★★★★★ | ★★★☆（具体地点） |
为什么选择 Cr12MoV ：它显着延长刀片更换和维护周期，减少计划外停机时间，并让您的剪切线在生产高峰期间保持最高效率运行。
ALAS 提供标准尺寸库存和优质 OEM/ODM 定制制造。我们可以直接根据您的机械模型或工程图纸为您的 Cr12MoV 刀片提供 1:1 的精确尺寸匹配。
| 不。 | 产品名称 | 尺寸（长×宽×高毫米） | 可用材料 | 技术备注 |
| 1 | 钢筋切割刀片 | 78×78×17 | Cr12MoV / H13 / 9CrSi | 标准方形刀片，4 个可用边缘 |
| 2 | 钢筋切割刀片 | 80×80×17 | Cr12MoV / H13 / 9CrSi | 标准方形刀片，4 个可用边缘 |
| 3 | 钢筋切割刀片 | 80×80×30 | Cr12MoV / H13 / 9CrSi | 大直径钢筋用加厚型 |

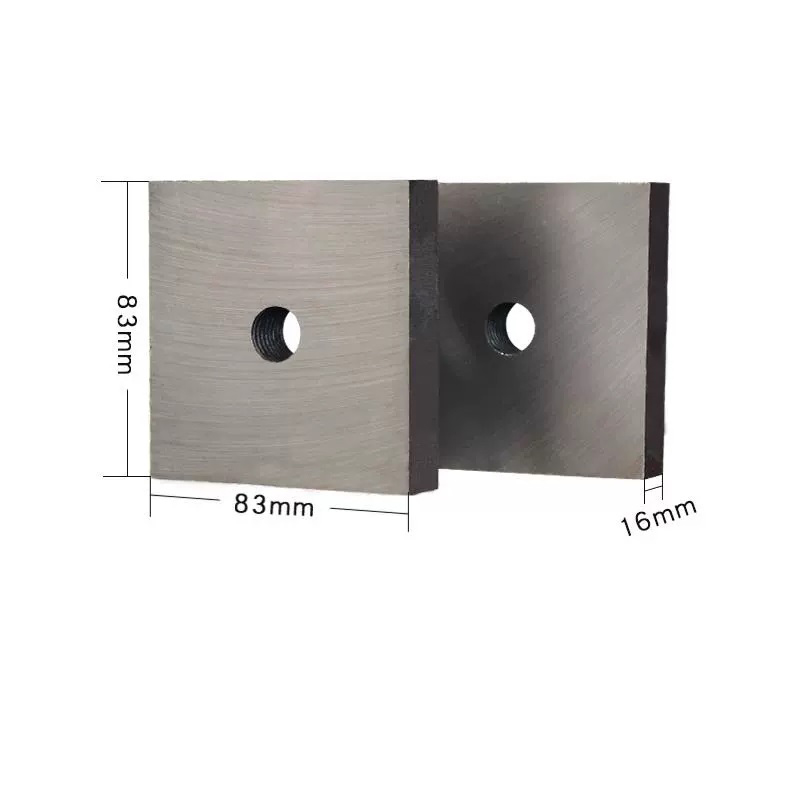

| 4 | 钢筋切割刀片 | 83×83×16 | Cr12MoV / H13 / 9CrSi | 标准方形刀片，4 个可用边缘 |
| 5 | 钢筋切割刀片 | 83×83×26 | Cr12MoV / H13 / 9CrSi | 大直径钢筋用加厚型 |
| 6 | 钢筋切割刀片 | 90×90×20 | Cr12MoV / H13 / 9CrSi | 加厚型，适合重切削 |
| 7 | 钢筋切割刀片 | 90×90×26 | Cr12MoV / H13 / 9CrSi | 加厚型，适合重切削 |

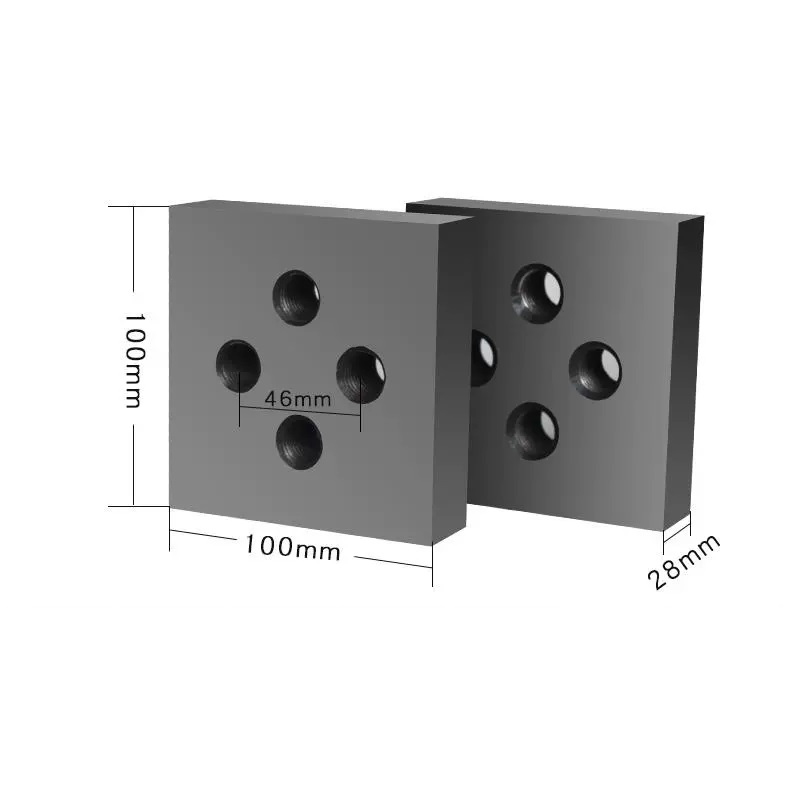

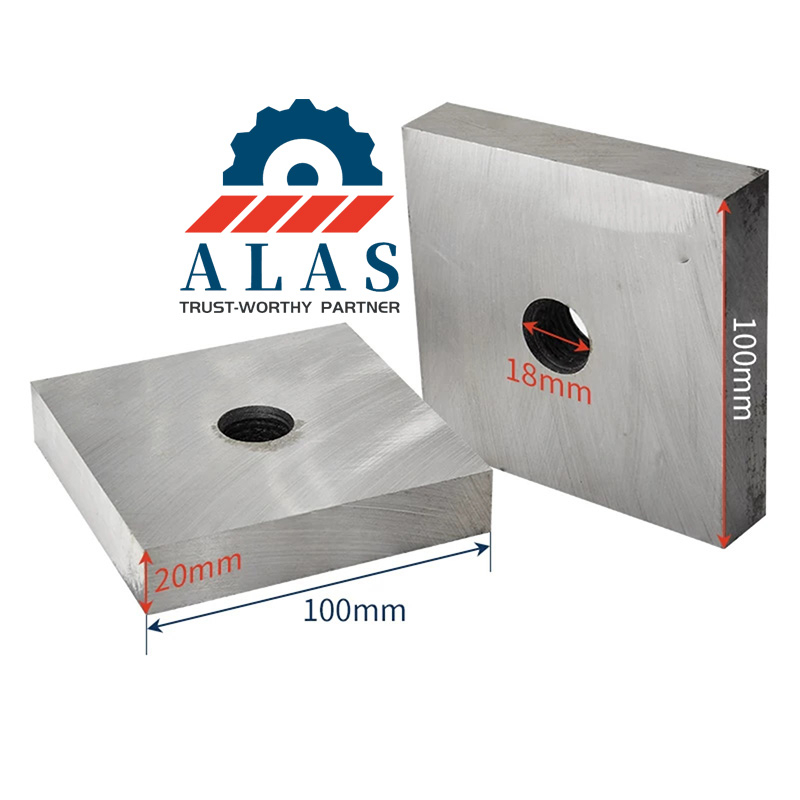

| 8 | 钢筋切割刀片 | 100×100×20 | Cr12MoV / H13 / 9CrSi | 加厚重型型号 |
| 9 | 钢筋切割刀片 | 100×100×30 | Cr12MoV / H13 / 9CrSi | 超厚型超大钢筋 |
| 10 | 钢筋切割刀片 | 110×110×20 | Cr12MoV / H13 / 9CrSi | 大尺寸重型刀片 |
| 不。 | 产品名称 | 尺寸（长×宽×高毫米） | 可用材料 | 技术备注 |

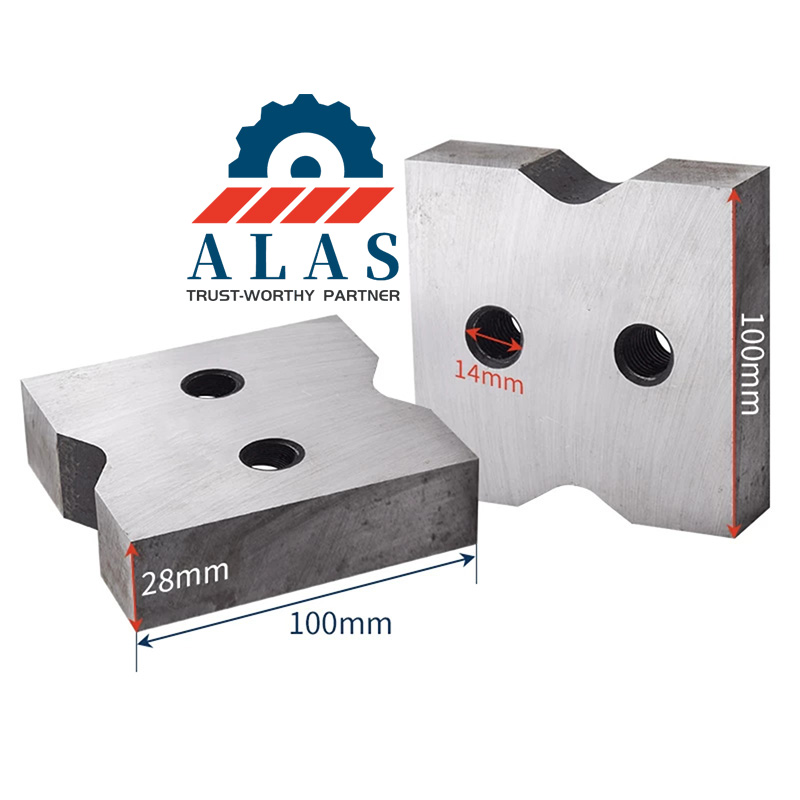

| 11 | 异形刀片 | 100×30×75 | Cr12MoV / H13 / 9CrSi | 定制非标尺寸 |
| 12 | 异形刀片 | 85×65×30 | Cr12MoV / H13 / 9CrSi | 定制机器配套尺寸 |
| 不。 | 产品名称 | 尺寸（长×宽×高毫米） | 材料 | 评论 |
| 13 | 手持式刀片 | 26×20×10 | Cr12MoV | 适用于便携式电动切割机 |
| 14 | 手持式刀片 | 30×24×11 | Cr12MoV | 适用于便携式电动切割机 |
| 15 | 手持式刀片 | 36×28×14 | Cr12MoV | 适用于便携式电动切割机 |
| 16 | 手持式刀片 | 40×30×15 | Cr12MoV | 适用于便携式电动切割机 |
所有非标异形刀片均支持独家定制。我们根据客户设备图纸、孔位和专用机型号制造全配套刀片，涵盖所有非通用工业钢筋切割设备。
| 根本原因 | 现场表现 | ALAS 预防解决方案 |
| 刀片间隙不当 | 间隙大于0.5mm或小于0.1mm会导致刀刃严重应力集中 | 将间隙设置为钢筋直径的 10%，保持标准间隙在 0.2–0.5mm 之间 |
| 安装螺栓松动 | 重载下微振动和叶片位移导致刃口局部断裂 | 每天作业前检查并紧固所有螺栓，遵循机器说明书扭矩标准 |
| 产能过剩剪切 | 切割钢筋超过刀片厚度 1.2 倍超出材料承载极限 | 对于超大钢筋，使用多级切割或更换为 H13 重型刀片 |
| 钢筋杂质和硬点 | 焊缝、熔渣和硬质夹杂物会导致瞬间冲击过载和边缘破损 | 预先检查原材料或升级为抗震 H13 刀片 |
| 未缓解的热处理应力 | 具有内部残余应力的劣质刀片在连续切削过程中会产生微裂纹 | ALAS叶片采用真空淬火+多级深度回火，彻底消除内应力 |
| 财务和运营指标 | 9CrSi标准刀片 | ALAS Cr12MoV 刀片 | 业务影响 |
| 单位购买价格 | $18.00 | 42.00 美元 | 初始投资较高 |
| 单刃寿命 | 30,000 次切割 | 100,000 次切割 | 单刃使用寿命延长 3 倍 |
| 4 刃总寿命 | 120,000 次切割 | 400,000 次切割 | 大大延长刀具周期 |
| 每 1,000 次切割的成本 | 0.150 美元 | 0.105 美元 | 直接模具成本降低 30% |
| 年刀片消耗量 | 20.8个 | 6.25 颗 | 减少采购和库存压力 |
| 年度采购成本 | 374.40 美元 | 262.50 美元 | 直接节省消耗品成本 |
| 每年停机时间 | 约40小时 | 〜12小时 | 停机时间减少 70% |
| 停机劳动力损失 | $6,000.00 | $1,800.00 | 避免大量闲置劳动力和机器损失 |
| 年度总拥有成本 | 6,374.40 美元 | $2,062.50 美元 | 每台机器节省 65% 的总成本 |
ROI 结论：虽然 Cr12MoV 刀片需要较高的前期投资，但它们可以降低 60% 以上的总体运营成本。通过减少停机时间和更换频率，额外成本可在 60 天内完全收回。
定期旋转刀刃：当出现毛刺、切割不均匀或剪切阻力增加时，立即旋转刀片。充分利用4个可转位刃，实现总使用寿命的4倍。
每日螺栓检查：每日启动前检查并重新拧紧所有安装螺栓。螺栓松动会引起微振动，是边缘崩刃的主要原因。
间隙校准：每次更改钢筋规格时重新调整刀片间隙。保持 0.2–0.5 毫米的间隙，以减少摩擦和过早磨损。
座面清洁：每次更换或旋转时，清洁刀座上的铁屑、氧化皮和砂粒，确保安装平整、受力均匀。
机械润滑：保持机器导轨和运动部件良好润滑，以减少摩擦热，避免刀刃热软化。

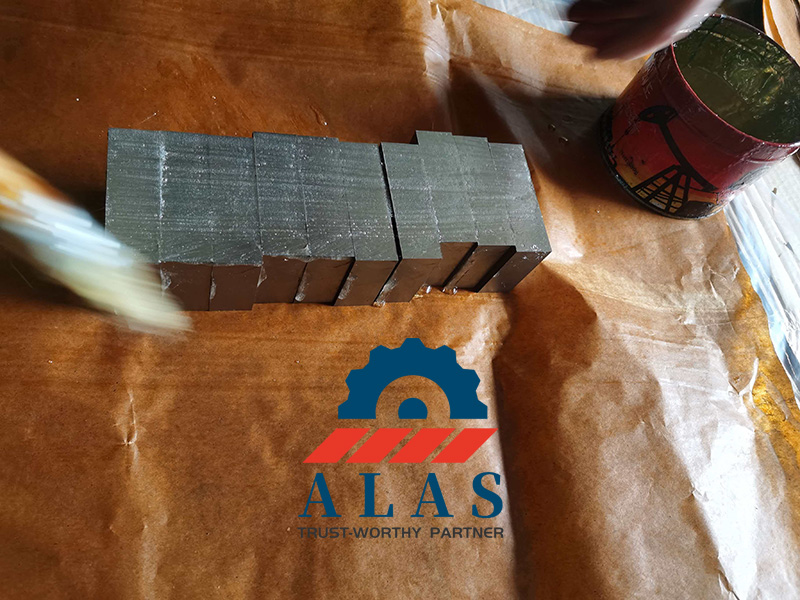

防锈处理：每个叶片均涂有高性能工业防锈油，适合长期储存和海上运输。

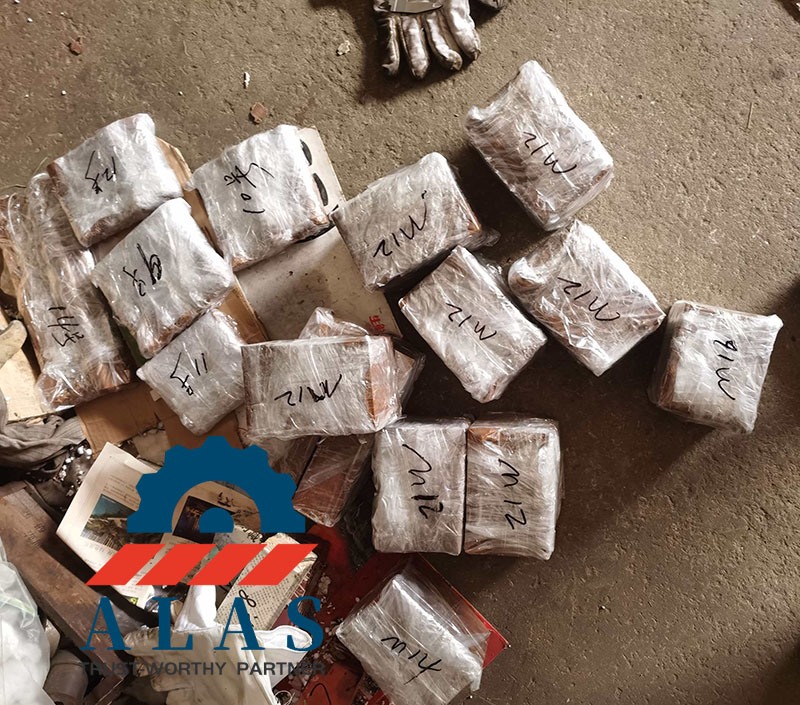

真空密封：单叶片真空包装，用厚防水膜隔离水分和氧化。
防冲击包装：采用带衬垫的 ISPM-15 标准胶合板箱包装，以防止挤压和碰撞变形。
交货时间：标准库存尺寸在 48 小时内发货。定制 OEM/ODM 订单需要 10-15 个工作日进行精密加工。
A1：Cr12MoV化学成分与D2相当，但ALAS采用严格的真空热处理和晶粒细化工艺。均匀的碳化物分布提高了整体耐磨性和稳定性，明显优于普通商用D2刀片。
答2：是的。我们的刀片具有稳定的HRC 60硬度，完全适应HRB500高强度钢筋。通过正确的间隙和牢固的安装，单刃可以 达到 20,000 至 60,000 次切割，具体取决于钢筋直径。
A3：几乎没有。所有 ALAS 刀片在出厂前均经过超声波探伤和全面硬度检验。 90%的现场崩刃是由螺栓松动、间隙不正确或超载切削造成的。我们提供免费的远程校准支持。
A4：螺纹钢在 300°C 以下是安全的，但寿命略有缩短。对于超过 400°C 的材料，必须使用 H13 热加工刀片，以避免快速磨损和边缘断裂。
A5：一旦出现明显的钢筋毛刺、切割面倾斜或液压突然增大，表明刃口变钝，应更换工作刃。
A6：当然。对于常规规模的钢筋加工厂，Cr12MoV每年可降低65%的综合运营成本。 2个月内即可收回投资。
A7：是的。我们提供有偿样品评估服务。如果样品符合您网站承诺的使用寿命标准，样品费将从您的批量订单付款中全额扣除。
