钢筋切割刀片

刀片材料直接决定其硬度、韧性和使用寿命。根据您的切割需求选择材料，以下三种是市场上最常用的材料，每种材料都具有独特的化学成分和性能特征。

C:0.32-0.45%、Si:0.80-1.20%、Mn:0.20-0.50%、Cr:4.75-5.50%、Mo:1.10-1.75%、V:0.80-1.20%、P≤0.030%、S≤0.030%。

H13作为目前市场上主流的优质刀片材料，具有优异的硬度和韧性平衡，具有极高的耐磨性和突出的抗热循环性能。加工过程中经过真空淬火，增强韧性，吸收冲击力而不开裂。即使在长期、高强度的连续切削过程中，也不易发生变形或崩刃。它是国际贸易的首选，因为它不需要经常更换，与其他材料相比，这大大降低了运输成本和关税。

非常适合高强度钢筋、高速切削、高强度钢、高强度带肋钢筋的大规模加工（其优异的耐磨性和韧性可有效降低崩刃风险，适应高强度连续切削）。

C：1.45-1.70%、Si：≤0.40%、Mn：≤0.40%、Cr：11.00-12.50%、Mo：0.40-0.60%、V：0.15-0.30%、P≤0.030%、S≤0.030%。

它是一种高硬度、高耐磨工具钢。其硬度远远超过普通合金刀片，为长期使用提供强大的耐磨性。但其韧性相对较弱，因此不适合高冲击或大间隙切削条件，因为在这种情况下容易产生崩角。

适合处理高硬度冷轧螺纹钢和普通圆钢（低硬度、低切削阻力）的切割需求，在满足基本切割需求的同时保持合理的成本。

C：0.85-0.95%、Si：1.20-1.60%、Mn：0.30-0.60%、Cr：0.90-1.20%、P≤0.030%、S≤0.030%。

具有良好的淬透性和切削加工性，经济实用的选择。其硬度和耐磨性低于H13和Cr12MoV，但韧性适中，易于加工和维护，是中小型项目的经济高效选择。

广泛应用于中小型工程，适合切割普通中低强度螺纹钢和普通圆钢（硬度低，切削阻力小），在满足基本切割要求的同时，有效控制成本。

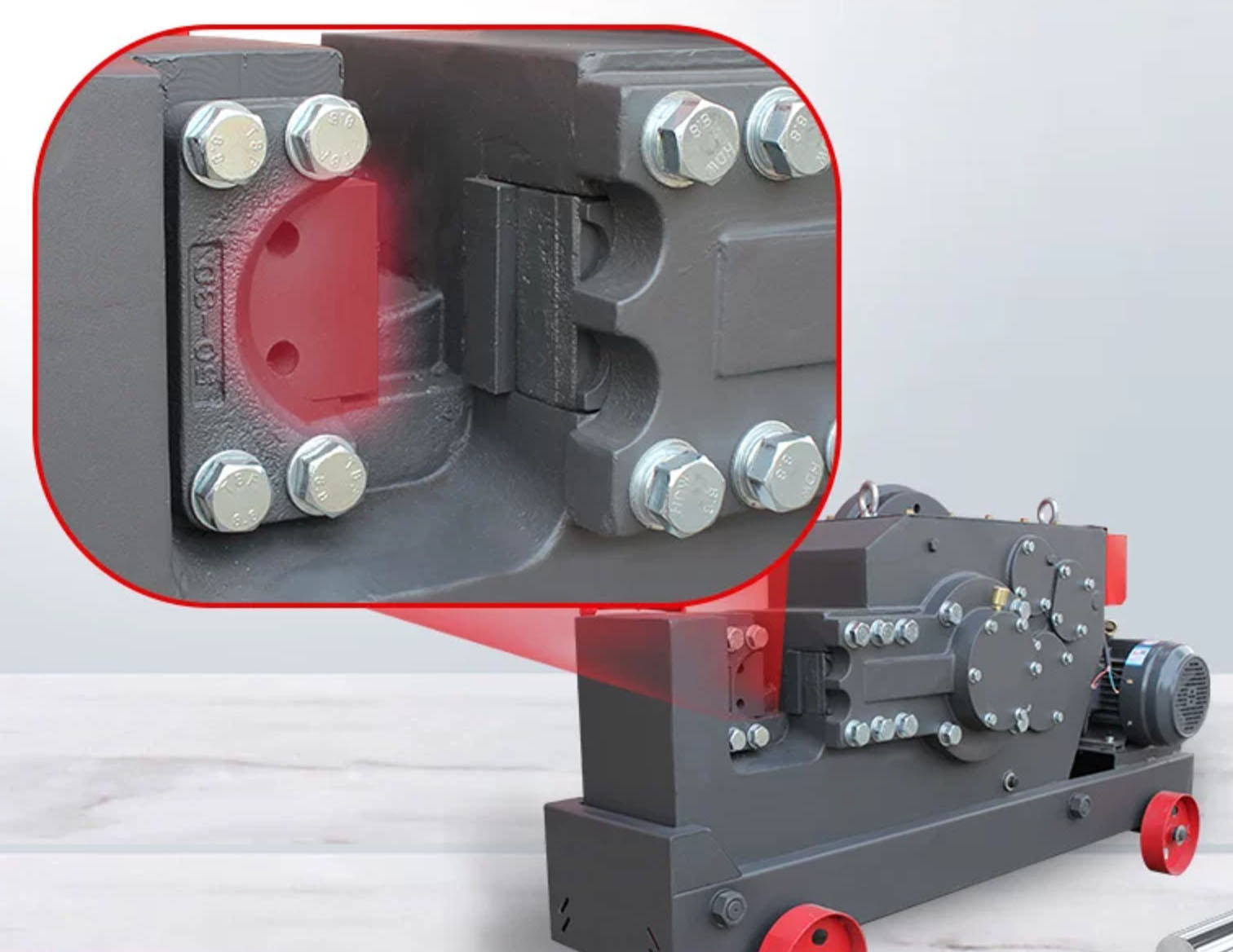

刀片与切割机的匹配程度直接影响切割效果、刀片使用寿命、机器稳定性。需要根据设备的形状和尺寸进行定制。

常见的刀片形状有方形（可四个边）和矩形，每种形状适合不同的加工场景：

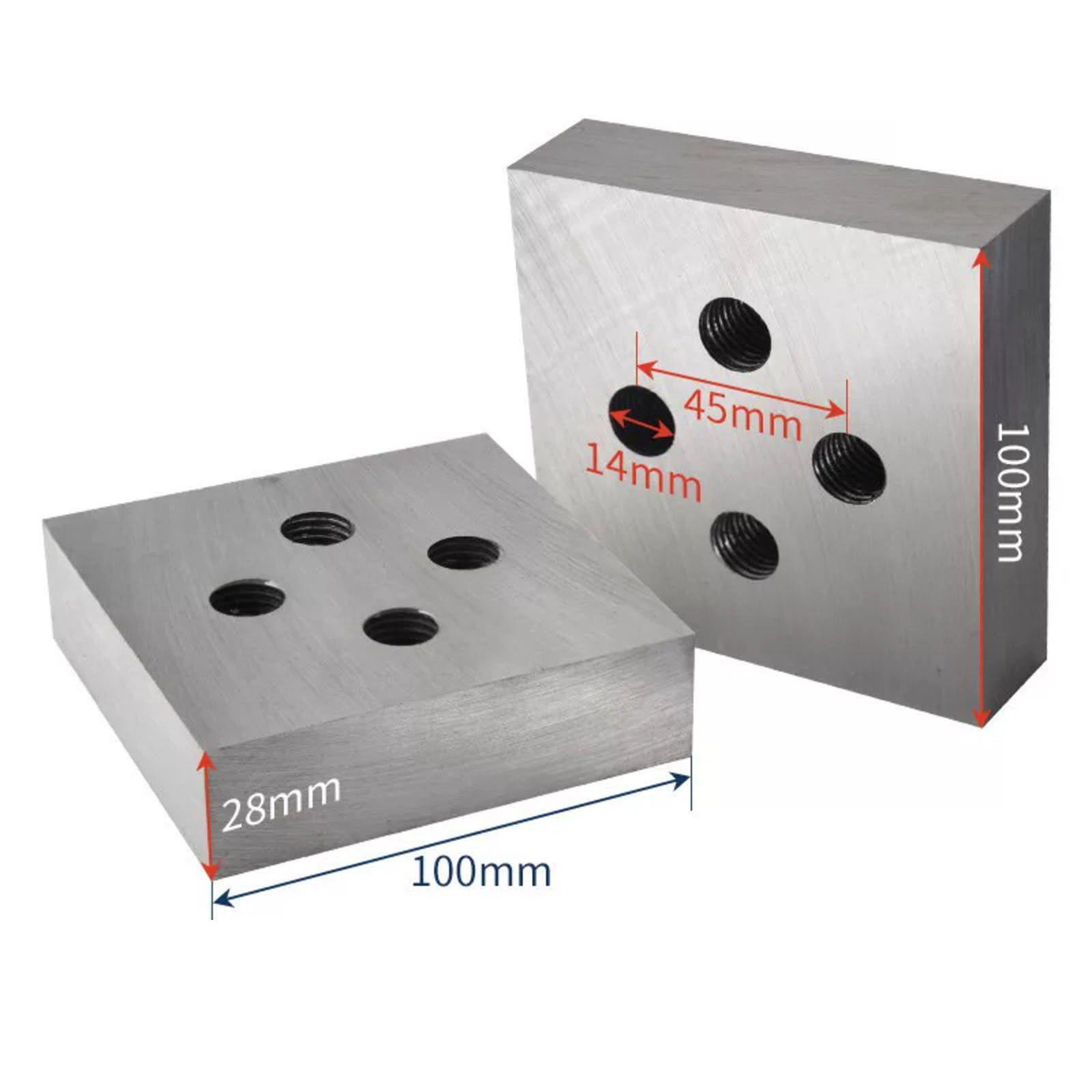

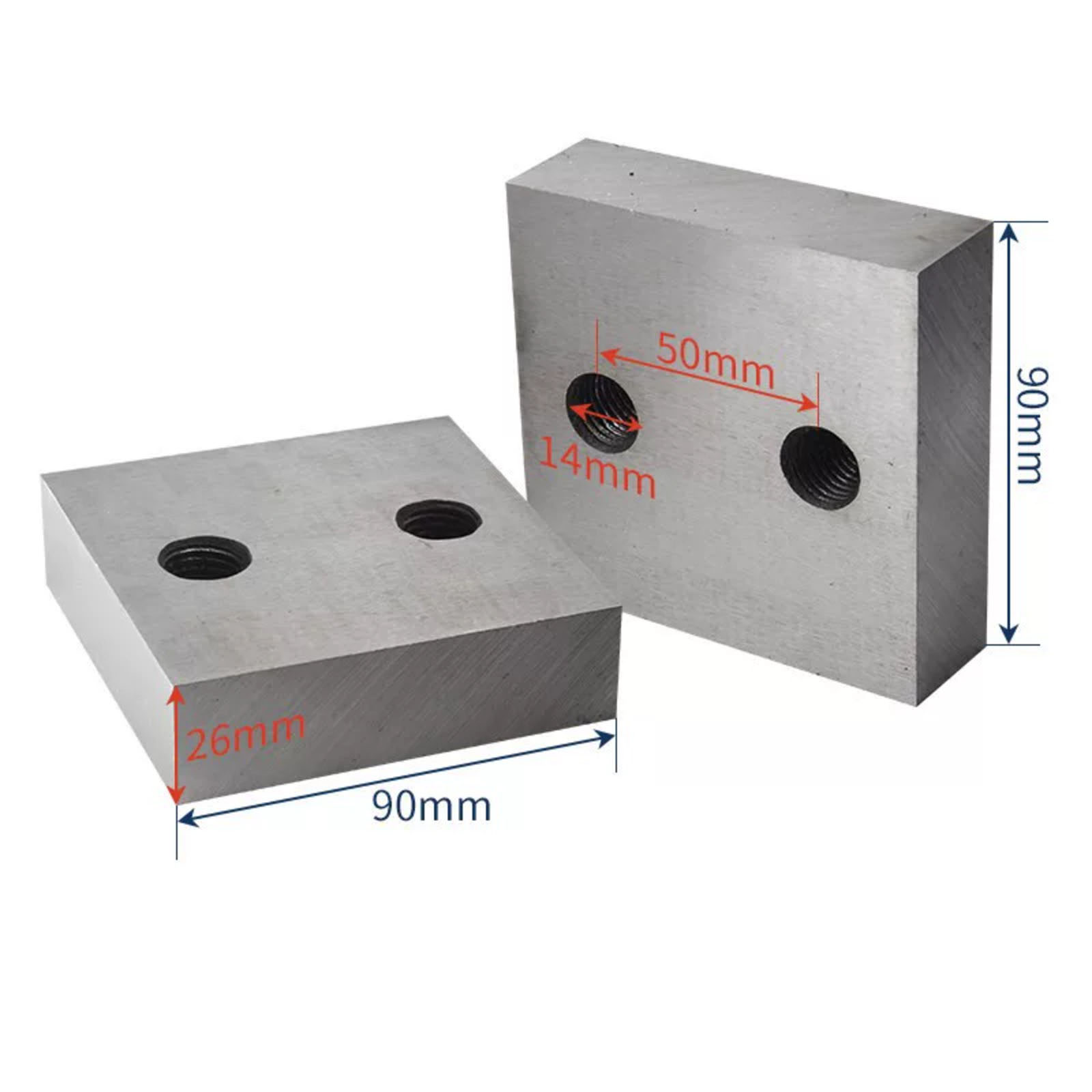

不同吨位的切割机（如GQ40、GQ50、GQ60）对于刀片厚度、长度、宽度、螺栓孔间距都有特定的标准。选型时必须严格按照设备的使用说明书进行选择，以保证与刀座的完美配合，减少切割过程中的振动，延长机器电机的使用寿命。

不同类型的钢筋具有明显不同的物理性能，因此需要根据钢筋的材料特性有针对性地选择刀片，以避免刀片过早损坏并提高切割效率。

硬度低，切削阻力低。 9CrSi或Cr12MoV材料就足够了，可以满足基本的切削需求，同时有效控制成本。

硬度高，表面有棱纹结构，容易磨损刀片。推荐使用H13材质。其优异的耐磨性和韧性可有效降低崩刃风险，使其适合高强度连续切削。

表面严重腐蚀，含有沙子和污垢，导致叶片严重磨损。优选高镍材料，增强耐磨性和耐腐蚀性，延长刀片使用寿命。

制造工艺直接影响叶片的性能和使用寿命。优选采用全磨削和真空热处理加工的叶片，具有以下优点：

我们的刀片通过优化的硬化深度和韧性，解决了切割高强钢筋时脆性断裂的行业常见问题，为不同的项目需求提供定制的解决方案。

在高强度的建设项目中，钢筋切割刀片是最常更换的部件。现场管理人员常见的挫败感是“刀片崩刃”或“过早变钝”，这会导致生产停止并增加成本。造成这些问题的根本原因大多是叶片材料、钢筋类型和工作条件之间的不匹配。

钢筋切断机刀片的性能取决于硬度和韧性的平衡：硬度太高，韧性差，容易崩刃；硬度太高，韧性差，容易崩刃；硬度太高，韧性差，容易崩刃。韧性太高会导致耐磨性不足和过早变钝。在ALAS Machinery，我们利用三种主要材料（H13、Cr12MoV、9CrSi）来满足不同的项目需求，实现硬度和韧性之间的最佳平衡。

无论您使用的是 GQ40、GQ50 或 GQ60 手动切割机，还是自动化 CNC 钢筋加工线，刀片的尺寸都必须精确。我们提供 CNC 研磨刀片，确保与刀片座完美配合，减少振动并延长机器电机的使用寿命。

为了使钢筋剪切刀片的寿命加倍，请遵循以下维护提示：

不要让低质量的刀片拖慢您的项目。通过选择合适的刀片材料（H13用于高强度场景，Cr12MoV用于高硬度钢筋，9CrSi用于经济高效的需求），匹配正确的机械规格，并遵循正确的维护方法，可以显着延长刀片的使用寿命，降低更换成本，确保项目进度。请立即联系 ALAS，获取定制的钢筋切割解决方案。

问题 1：我们的钢筋切割刀片的主要材料选择有哪些？

根据不同的工况条件和预算要求，我们提供三种通用工业级合金钢材质：

9CrSi（合金工具钢）：经济的选择。具有良好的淬透性和切削加工性，适合切割普通中低强度钢筋，广泛应用于中小型工程。

Cr12MoV（冷作模具钢）：高端耐磨型。高碳、高铬含量，热处理后具有优异的耐磨性，是高强度钢筋连续切割的理想选择。其使用寿命比9CrSi长得多。

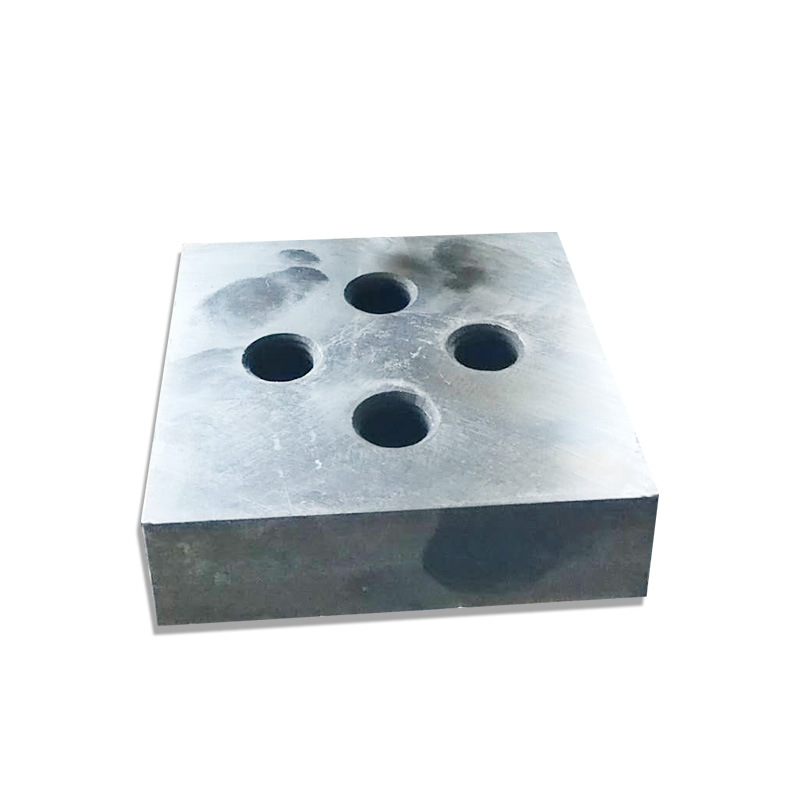

H13（热作模具钢/红硬钢）：高韧性、高耐磨性。在钢筋切割应用中表现出优异的抗崩刃性和热稳定性，特别适用于热轧钢筋的高速生产线或在线切割，以及超厚钢筋和废旧钢筋复合材料的切割。

问题 2：为什么我的刀片经常碎裂？是材质问题吗？

崩边通常由以下因素引起：

韧性不足：使用超硬但韧性低的材料切割大直径或超硬钢筋，很容易导致脆断。在这种情况下，我们建议改用H13材料，因为其优异的韧性可以有效吸收冲击力。

间隙不当：上下刀片间隙过大或过小都会导致受力不均匀，从而产生崩刃。

热处理不充分：内应力没有完全消除。我们所有的刀片均采用真空热处理技术，确保从内到外硬度均匀，大大降低崩角率。

问题3：9CrSi和Cr12MoV最大的性能差异是什么？

耐磨性：Cr12MoV的耐磨性明显优于9CrSi。在相同的工作条件下，Cr12MoV的切削次数通常是9CrSi的2-3倍。

成本：9CrSi性价比更高，适合对初始采购成本敏感的项目；虽然Cr12MoV的单价略高，但其更换频率较低，导致每吨螺纹钢的整体切割成本较低。

问题4：高强度变形钢筋（如HRB500E）或粗钢筋推荐使用哪种材料？

对于高强度或带肋钢筋，我们强烈推荐 H13：

如果您面临极高的操作强度并担心刀片崩刃导致的停机，请选择 H13。其抗冲击疲劳性能在钢筋加工行业中是一流的。

问题5：你们可以根据图纸定制非标尺寸刀片吗？

是的。我们了解不同设备品牌（例如意大利、德国或中国）的刀片规格有所不同。我们配备全套数控加工设备，您只需提供以下信息：

详细图纸（包括长度、宽度、厚度和孔尺寸）。

材料要求（9CrSi、Cr12MoV 或 H13）。

待加工工件的规格（钢筋直径和强度等级）。

我们可以提供1:1精准定制解决方案。

问题六：如何保养刀片以延长其使用寿命？

定期旋转：我们的刀片通常设计有 4 或 8 个切削刃。当某一刀刃变钝时，请立即旋转刀片。

拧紧螺栓：确保刀片安装牢固。任何轻微的松动都会在切割过程中造成破坏性影响。

控制间隙：根据钢筋直径调整合理的刀片间隙，通常为钢筋直径的10%左右。
