产品类别

分享到：

高级替换钢筋弯曲机销钉、滚轮和心轴

通过重型更换来优化机器的正常运行时间 钢筋弯曲销钉来自 ALAS 的、滚轮和心轴。我们的售后耐磨零件采用优质合金钢（45#、40Cr 或 42CrMo）制成，并经过精密热处理至 HRC 45–55，使用寿命延长了 5 倍。它们完全兼容 Benner Nawman、Multiquip 和 GW 系列折弯机的直接替代品，可大幅降低每次折弯成本低至 0.0007 美元。可根据您的图纸进行标准或定制制造。

产品品牌：
ALAS
Port：
中国南京
付款条款：
l/c，t/t，贝宝，金钱克
最小。命令：
10
运输包：
木箱包装

状态：

数量：



询价加入询价篮

产品描述

钢筋弯曲机销钉和配件：材料、硬度、选择和定制的完整指南

建筑团队和钢铁制造车间依靠坚固耐用的钢筋弯曲工具来处理日常大批量成型工作。在繁忙的作业现场，工具的稳定性和耐磨性可以直接减少计划外停机时间，使项目按计划进行，并削减不必要的运营成本。

如果没有合格的耐磨件，即使是高品质的折弯机也无法保持稳定的精度。 ALAS Machinery 专注于钢筋机器更换部件，而不是完整设备。凭借数十年的一线行业经验，我们充分了解主流折弯机零件的真实工况和根本故障原因。

我们的弯曲销、滚轮和心轴是大多数主流钢筋弯曲机的直接替代品。它们适合包括 Benner Nawman 和 Multiquip 在内的国际品牌，以及国产 GW40、GW42、GW50 和 GW60 系列机器。

我们使用三种可靠的行业标准材料：45# 钢、40Cr 和 42CrMo。工作表面严格控制在 HRC 45–55，而核心承重区域可优化至 HRC 58–62。每个零件均经过专业调质处理，平衡耐磨性、冲击韧性和抗断裂性，以承受长期循环弯曲。

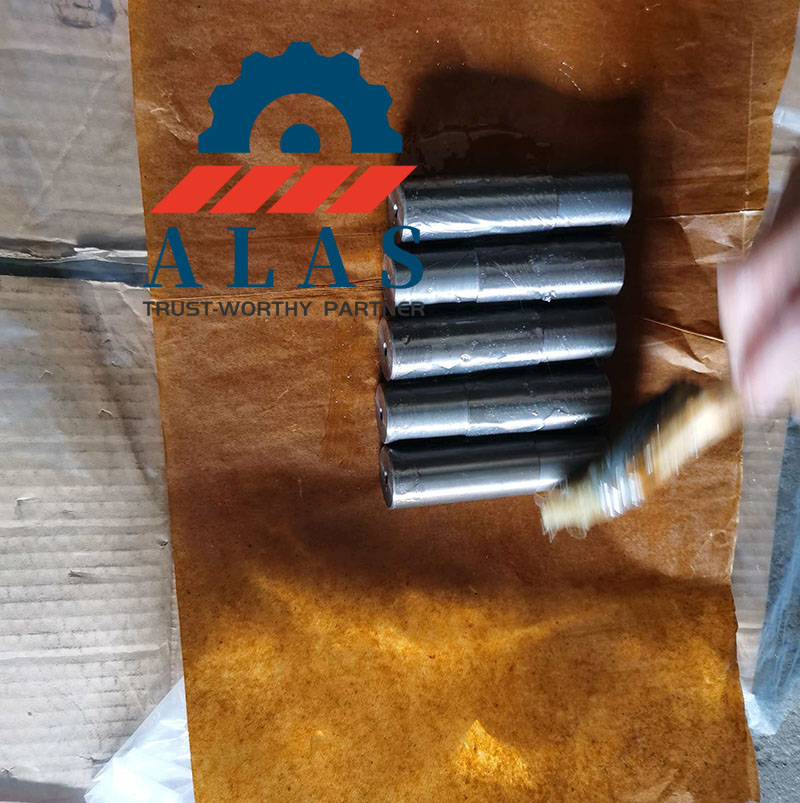

工厂专家在优质替换钢筋弯曲机销钉上涂抹专业防锈油涂层

钢筋弯曲机销钉结构及常见现场故障原因

三个核心耐磨部件完成所有钢筋成型工作。在每个弯曲周期中，每个部件都承受持续的高压、扭转和滑动摩擦：

中心轴（中心轴） ：固定中心枢轴，保持弯曲尺寸稳定性
工作销（偏心弯曲销） ：旋转偏置销，施加压力以弯曲和塑造钢筋
滚轮/套筒：辅助导向部件，减少送料和弯曲过程中的滑动摩擦

标准 GW40NC 折弯机只需 3-8 秒即可完成一个循环。在大批量加工中，这些部件每天不间断运行数千次。低等级或热处理不当的销会导致三种典型的故障模式，导致尺寸误差、零件报废和生产损失。

失效模式	根本原因	现场影响
快速表面磨损和切槽	表面硬度低于HRC 35	弯曲半径改变，钢筋报废率高
塑性变形（销弯曲）	芯部硬度不够，基材较软	弯曲角度不稳定，成品不一致
脆性断裂和开裂	过度硬化而没有匹配回火	运行中突然断裂，安全隐患严重

现场工程师反馈：大多数退回更换的故障销钉的硬度不合格且未经测试。 HRC 45–55 不是推荐标准——它是用于大批量钢筋弯曲的零件的最低要求。建筑工地上 90% 的销过早失效都是由于热处理不合格造成的。 — 江苏预制构件厂设备经理

硬度 (HRC) 如何影响销钉的使用寿命和运营成本

硬度是影响折弯销寿命和总运营成本 (TCO) 的最关键因素。以下数据是根据对施工场地和钢筋加工车间的长期现场监测而编制的，显示了所有硬度等级的真实、实际的性能差异：

硬度范围（HRC）	实际使用寿命（弯曲循环）	主要失效模式	每个弯曲的成本（包括人工）
＜35（低碳钢/未处理）	＜5,000	快速切槽和严重磨料磨损	~ 0.006 美元
35–44（常规回火钢）	10,000–20,000	连续逐渐的表面磨损	~ 0.003 美元
45–55（ALAS 标准，行业最佳）	50,000–150,000（理想条件下100,000+）	缓慢、均匀且可预测的磨损	低至 0.0007 美元
58–62（高硬度模具/轴承钢）	200,000+（仅限小钢筋和滚动摩擦）	在高强度钢筋冲击下脆性碎裂或突然开裂	材料成本高，不适合一般钢筋弯曲

不同硬度等级的钢筋弯销性能

低于 HRC 35 ：未经处理的低碳钢与 HRB400/HRB500 带肋钢筋的性能较差。柔软的表面无法抵抗硬钢筋肋的刮擦，在少量弯曲后形成深凹槽。这会直接改变弯曲半径并产生不合格的钢筋零件。
HRC 35–44 ：这是建筑工地低成本更换零件最常见的硬度。当对抗硬质钢筋氧化皮时，它保持典型的钢与钢的摩擦状态。在循环使用过程中，明显的表面磨损很快发生，需要频繁翻转或更换以保持加工精度。
HRC 45–55（ALAS 标准） ：该范围被普遍认为是专业钢筋弯曲中最平衡和最可靠的。销轴经过精密的调质处理，具有稳定的耐磨性和足够的冲击韧性。它们可以抵抗肋骨刮伤并有效抵消钢筋回弹冲击，避免变形和断裂。无论是自动化高速线路还是普通现场操作，性能均保持一致。
HRC 58–62 ：超高硬度材料在实验室测试中具有出色的耐磨性，但缺乏真实钢筋弯曲条件所需的韧性。高强钢筋瞬间强大的冲击力和回弹力，容易造成边缘崩刃、微裂纹和突然脆断，带来安全隐患。

缩短现场使用寿命的四个关键因素

实验室的寿命数据总是理想化且过于乐观。实际施工环境极其恶劣。几乎所有现场折弯销过早失效的原因有四个关键因素：

氧化皮和锈蚀：钢筋表面覆盖有高硬度氧化铁皮，其作用类似于砂纸。每个弯曲循环都会在销表面上产生连续的刮擦磨损。
现场操作不当：挡板间隙不合理、钢筋上料倾斜、操作不规范，造成偏载冲击严重。局部应力集中导致早期碎裂和销断裂。
高强度螺纹钢应用：现代工程广泛使用HRB400和HRB500螺纹钢。与普通圆钢相比，这些高强度钢筋会产生更大的回弹力和表面挤压力，加速工具疲劳和磨损。
干燥和灰尘密集的工作条件：建筑工地没有稳定的润滑。销钉在完全干摩擦或灰尘和砂砾混合摩擦下工作，磨损速度成倍增加。

使用寿命比较和 TCO 分析（每次弯曲成本）

实际使用寿命与实验室测试结果有很大差异。根据对数控折弯线和钢筋加工场的长期跟踪，实际可用循环寿命要保守得多：

ALAS 45–55 HRC Premium Pins ：虽然理论实验室寿命达到200,000–400,000 次循环，但实际现场的稳定使用寿命为50,000 到150,000 次循环。超过这个范围后，会出现明显的凹槽和压痕，需要维修或更换，以保证弯曲精度。
58–62 HRC 高硬度销钉：实际现场使用寿命范围为 150,000 至 300,000 次。大多数失效不是由磨损引起的，而是在大直径高强钢筋的强烈冲击下突然发生脆性断裂。

随着时间的推移，低级引脚和 ALAS 高级引脚之间的成本差距非常显着。 30 美元的低硬度销钉每次弯曲的成本约为 0.006 美元。我们的 60 美元 ALAS 高级销钉将弯曲成本降低至仅 0.0007 美元，提供 8.5 倍的总生命周期成本优势。更重要的是，一致的质量可以最大限度地减少计划外停机时间和频繁的零件更换劳动力，为加工车间创造稳定的长期节约。

材料选择指南：1045 碳钢与 4140 合金钢销钉

材料等级直接决定销的淬透性、芯部韧性和最大负载能力。您可以根据销钉尺寸、钢筋直径和日常工作强度选择正确的材料。

材料等级	国际同等水平	核心性能	适用工作场景
45#钢	SAE 1045 / JIS S45C / DIN C45	抗拉强度≥600MPa，表面硬度可达HRC 55+	小销钉≤Φ30mm，钢筋≤Φ20mm，轻型间歇使用
40铬	SAE 5140 / JIS SCr440 / DIN 41Cr4	抗拉强度1000MPa左右，心部韧性优于45#钢	中型销钉，常规重弯，适用于 GW40/GW42 机器
42Crmo	SAE 4140 / JIS SCM440 / DIN 42CrMo4	钼合金，深度淬火，优异的抗疲劳性能	大销钉＞Φ60mm，大直径螺纹钢Φ32-Φ60mm，24/7连续生产，GW50/GW60设备
