折弯机模具：定义和核心组件
冲床、模具的工作原理及弯曲工艺
42CrMo材料优点及行业比较
标准与定制折弯机模具：差异和应用场景
V型模具开口选择规则及尺寸表
材料回弹和专业补偿解决方案
与主流折弯机品牌的工具兼容性
最佳刀具硬度范围（为什么越硬并不越好）
常见的冲头形状和实际应用
常见的弯曲缺陷、原因及完整解决方案
ALAS Machinery：公司概况及服务优势
上冲头（上模） ：安装在机器滑枕上。它提供向下的压力并限定工件的弯曲角度和外轮廓。常见的类型包括直冲头、尖角冲头、鹅颈冲头和弧形冲头。
下模（V模） ：固定在机台上。它在弯曲过程中支撑金属板。内部V型槽控制弯曲半径和成型精度，有单V和多V结构可供选择。

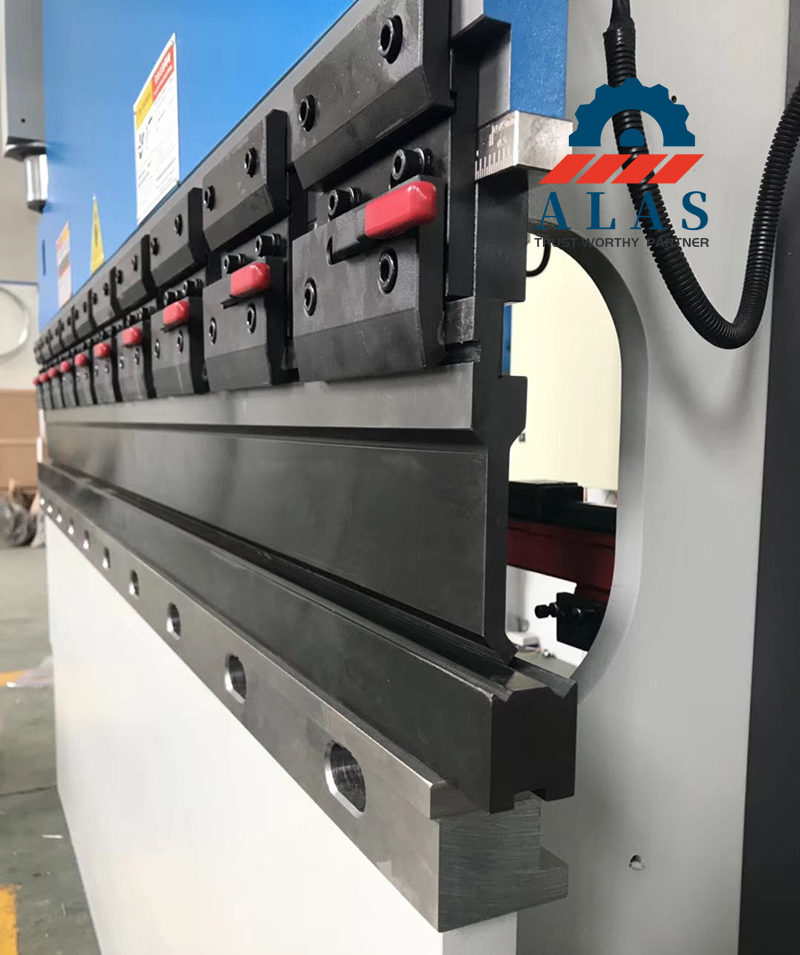

夹紧系统：牢固地固定冲头和模具以避免移位。它确保批量生产时弯曲尺寸稳定一致，包括机械、液压和快换夹紧类型。

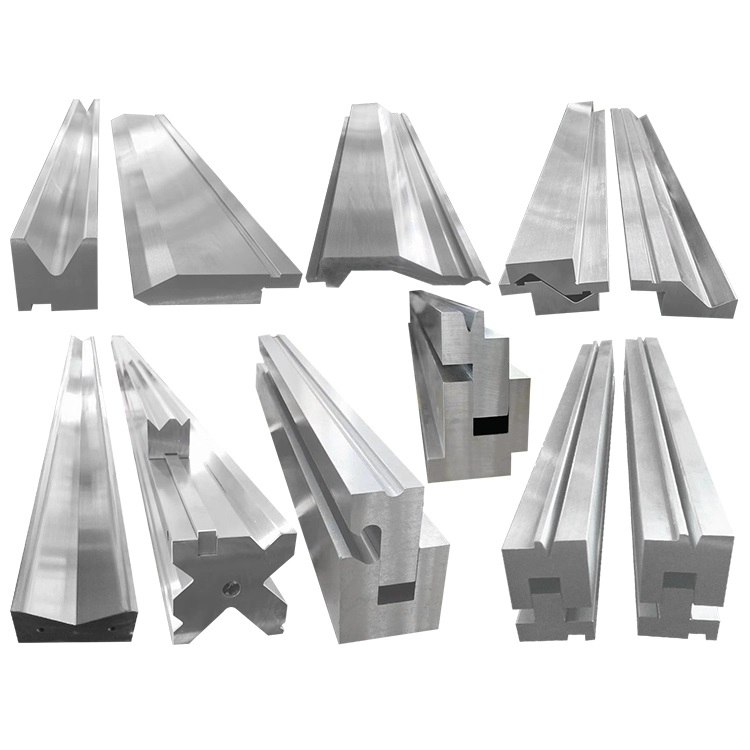

直边模具：通用用于常规平直弯曲。
尖角模具：专为锐角弯曲和回弹校正而设计。
鹅颈模具：预留间隙，避免深槽和 U 形零件弯曲时发生碰撞。
弧形模具：用于弯曲和圆形工件成型。
定制模具：为非标和特殊结构工件量身定制。
标准钣金模具：适用于低碳钢和镀锌钢。
高强度钢模具：用于不锈钢和高强度合金板的强化高硬度模具。
薄板精密模具：经过精密抛光，可防止超薄板翘曲、变形和表面划伤。

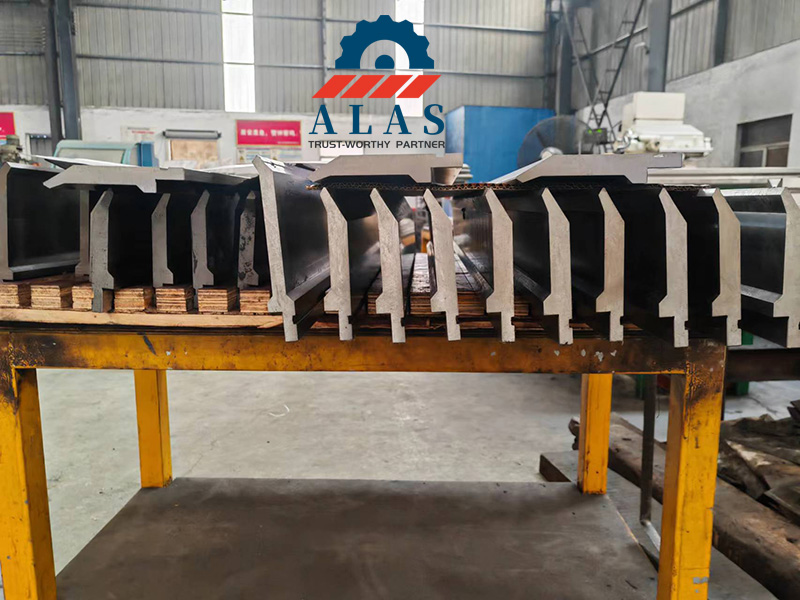

观看 ALAS Machinery 如何将重型 42CrMo 钢精密铣削成工业折弯机冲头和定制制动模具。我们实施集成数控磨削和全身真空热处理，以确保您的冲床制动器装置具有出色的精度并延长使用寿命。联系我们并提供您的图纸以获取快速报价！
折弯机弯曲依靠上冲头和下模的配合。该机器施加机械压力来打破材料的弹性极限，产生永久塑性变形以实现目标弯曲形状。
材料定位：将板材平放在V型模具上，调整后挡料，使折弯线准确定位。
下压：机器冲头驱动上冲头向下，将板材压入V型槽。
塑性变形：连续挤压使材料超过其屈服强度并形成稳定的弯曲结构。
压力保持和缩回：短暂保持压力以完成形状，然后缩回冲头。
工件卸载：取出成品零件，完成一个折弯周期。
| 技术特点 | 42CRMO合金钢 | 普通碳钢 |
|---|---|---|
| 热处理 | 全身真空整体淬火 | 仅表面硬化 |
| 硬度 | 47–52 HRC（全套制服） | 40–45 HRC（仅表面，软芯） |
| 耐磨性 | 非常适合连续运行 | 一般，容易磨损 |
| 韧性和稳定性 | 抗开裂、抗变形 | 性脆，受压易碎裂 |
| 负载电阻 | 在重弯曲载荷下保持稳定 | 脆弱，容易变形或倒塌 |
| 使用寿命 | 长 3-5 倍 | 寿命短，更换频繁 |
| 性价比 | 较高的前期成本，出色的长期投资回报率 | 初始成本低，维护成本高 |
中国（GB）：42CrMo
美国（AISI/ASTM）：4140
ISO：42CrMo4
德国（DIN/EN）：1.7225
日本（JIS）：SCM440
英国（BS）：708M40 / EN19
| 物品 | 标准工装 | 定制工具 |
|---|---|---|
| 应用 | 常规直弯、质量标准件 | 非标形状、圆弧、深槽 |
| 设计依据 | 行业标准规格 | 客户图纸和实物样品 |
| 送货 | 库存充足，交货快捷 | 定制设计和制造交货时间 |
| 成本 | 标准生产单位成本低 | 特殊型材的初始成本较高 |
| 功能 | 没有个性化功能 | 防痕、防裂、间隙优化 |
U 形、箱形和深槽零件 → 定制鹅颈冲头
固定特殊半径弯曲 → 定制圆弧模具
不锈钢&高强度钢（回弹严重）→角度补偿模具
镜面不锈钢和高光洁度材料→抛光无划痕模具
非标准机器接口和刀具尺寸 → 定制刀柄和结构
薄板（<3mm）： 6T （保证精度）
中型板材（3–8 mm）： 8T （行业标准）
厚板（>8毫米）： 10T–12T （保护工具，减少吨位）
| 板材厚度（T） | 推荐 V 形开口 | 应用效果 |
|---|---|---|
| 0.5–1.0 毫米（超薄） | 4–6 毫米 | 精密微弯，不变形 |
| 1.0–2.0 毫米（薄） | 6–12 毫米 | 平衡精度和效率 |
| 2.0–3.0 毫米（中薄） | 12–18 毫米 | 稳定的常规弯曲结果 |
| 3.0–6.0 毫米（中厚） | 24–48 毫米 | 厚板标准8T规则 |
| 6.0–10.0 毫米（超厚） | 60–120 毫米 | 降低吨位，避免刀具开裂 |
太小：吨位较高，工件开裂，刀具断裂
太大：弯曲半径过大，成型精度降低
| 材料 | 回弹范围 | 推荐刀具角度 |
|---|---|---|
| 低碳钢/镀锌钢 | 1°–2° | 86°–88° |
| 铝合金 | 1°–3° | 85°–88° |
| 304不锈钢 | 3°–5° | 82°–85° |
| 高强度钢（>600MPa） | 5°–8° | 78°–82° |
角度预设冲头：最适合批量生产，精度稳定。
过度弯曲调整：对于一般弯曲来说简单而有效。
打底和压印：消除弹性，实现高精度厚板弯曲。
可调节模具试验：非常适合新产品试验和小批量定制。
Amada / Promecam ：凹槽柄，适用于日本机器的高通用性。
Trumpf / Wila ：高精度定位，快速更换欧洲机器。
Accurpress（美国） ：适用于高负载美国折弯机的重型结构。
Wila 液压类型：针对液压夹紧系统进行了优化。
国内通用：对于大多数中国折弯机来说具有成本效益。
刀具高度与机器滑枕行程和工作台范围相匹配。
夹紧方式匹配机器机械/液压/快换系统。
柄部宽度、厚度和凹槽尺寸完全适合机器槽。
<45 HRC ：耐磨性低，仅适合临时低负荷使用。
45–50 HRC ：日常常规弯曲的最佳性价比。
50–52 HRC ：出色的耐磨性，适合大批量重载生产。
>52 HRC ：脆且有风险，在冲击载荷下容易破裂（不推荐）。
全身均匀真空热处理
高精度表面抛光
合理的吨位及V型模选择
稳定的内部金相组织
直冲头：通用用于机柜和一般钣金件的标准直弯。
锐角冲头：用于锐角弯曲和精确的回弹补偿。
鹅颈冲头：防止深 U 型槽和盒形零件弯曲时发生碰撞。
弧形冲头：创建平滑的曲线轮廓和圆形弯曲半径。
定制冲床：按图纸制造，用于特殊非标结构。
| 缺点 | 根本原因 | 解决方案 |
|---|---|---|
| 弯曲角度不稳定 | 磨损不均匀、压力不平衡、回弹补偿不足 | 重磨刀具、校准机器压力、调整补偿参数 |
| 弯曲线开裂 | 小V口，材质硬 | 使用较大的V型模具；采用高强度专用工装 |
| 工件划痕 | 刀具表面粗糙 | 抛光工具或涂上防刮涂层 |
| 刀具磨损快 | 材质低劣、热处理不良、过载 | 升级为42CrMo全淬火工装；调整弯曲吨位 |
| 弯曲半径过大 | 超大V型开口 | 按照厚度规则更换合适的较小 V 型模具 |
| 刀具崩刃和开裂 | 硬度过高、韧性差 | 采用标准 47–52 HRC 模具 |
| 左右角度偏差 | 刀具不平行、间隙压力不均匀 | 校准平行度并平衡模具间隙压力 |

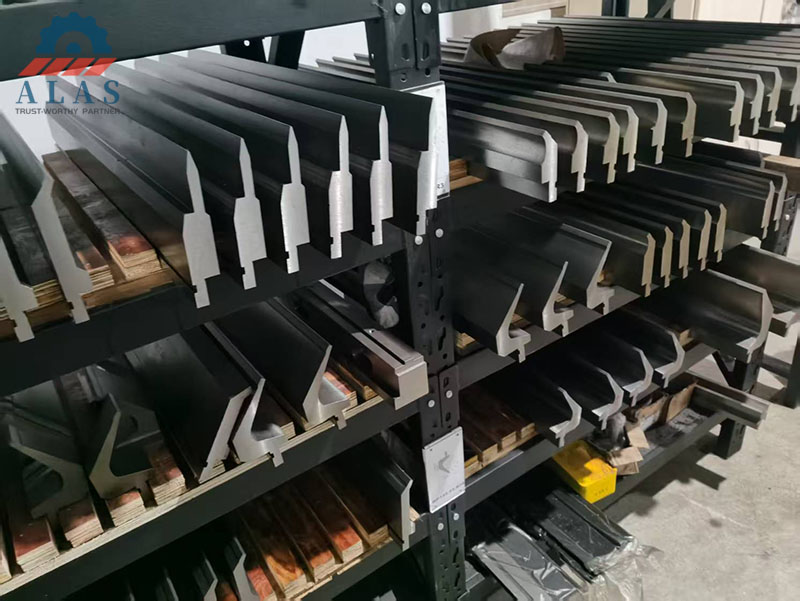

标准模具：与Amada、Trumpf、Accurpress和主流品牌完全兼容，有现货，可快速交货。

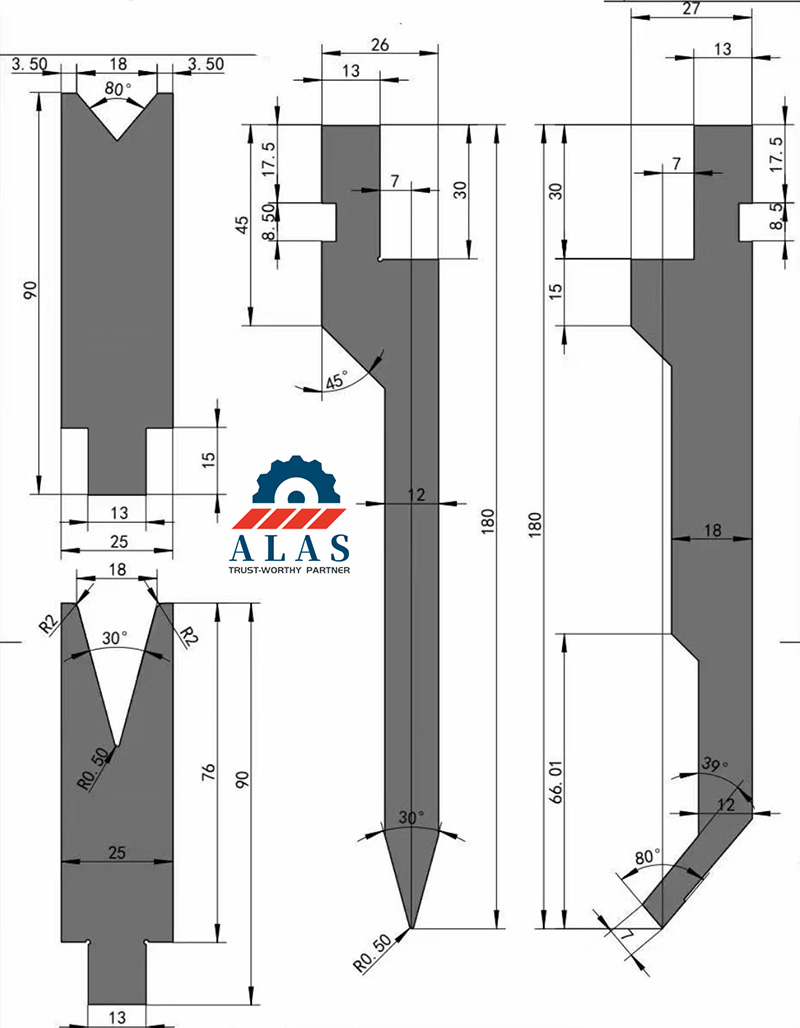

定制模具服务：根据客户CAD图纸、样品和特殊工艺需求开发专属模具。
优质材料保证：42CrMo / SCM440 / Cr12MoV 全真空淬火，稳定的 47–52 HRC 硬度。
高精度加工：数控磨削，直线度控制在每米0.02mm以内。
定制表面处理：防锈油、发黑、氮化等多种表面处理。
