电话：
86-15852949220
Nanjing Alas International Co。，Ltd
浏览数量： 0 作者： 阿拉斯-MT 发布时间： 2026-07-18 来源： 本站
冲床冲头过早磨损是钣金冲压加工中常见的故障之一，不仅会增加设备维护和零件更换成本，还会造成冲压产品不良，降低生产效率，延误整体生产进度。本文系统梳理了工业加工场景中冲头过早磨损的七大主流原因，并提出了具有针对性、可操作性和标准化的优化解决方案。为企业设备维护、规范操作、延长冲床使用寿命提供有效的技术参考。 作为铁工冲压工位的核心精密部件，直接决定机械设备的冲压精度、加工质量和连续生产稳定性。
冲模间隙是决定冲裁质量和刀具使用寿命的核心工艺参数，在工业生产中它遵循基于工件材料厚度的标准化比例匹配原则，而不是一个固定值。间隙过大和不足都会引发冲头异常磨损。间隙过小，冲裁精度较高，但冲头、工件、凹模之间会产生严重的挤压摩擦，加剧刀具磨损，大大缩短使用寿命，甚至会造成中厚板卡冲、崩边。间隙过大，在高频冲孔时会产生不平衡的侧向力和偏心冲击摩擦，导致冲头边缘和侧壁快速磨损。
根据工件厚度匹配冲模间隙，常规碳钢和中厚板冲孔行业标准为板厚的8%~12%（双边间隙）。选择经过校准的高精度 钢铁工冲头和模具 可确保该比率适应组合钢铁工的全部加工规格，平衡冲压精度与耐磨性。
定期用塞尺进行间隙检测和校准，消除因设备振动和冲头磨损造成的间隙偏差。
对新设备和工装实施精确校准。使用塞尺对冲头周围进行360°全周检测，验证间隙均匀性和同轴度。将整体同轴度偏差控制在0.02毫米以内，有效消除偏心冲裁和横向力不均匀磨损。间隙值严格遵循8%~12%板厚比例标准，放弃了仅适用于微型精密薄板冲孔模具的固定微小间隙值，不适合组合铁工的中厚板冲孔场景。
冲床具有固定的额定载荷和加工能力。在加工不锈钢、高强度合金钢等高强度材料，或板厚超过设备额定标准的工件时，冲头将承受超极限的冲击应力和挤压载荷。材料硬度和板厚过高会破坏冲头刀头的轴承平衡，导致冲头快速疲劳磨损和刃口损坏。
加工前检查工件的参数规格，确保加工材料的厚度和强度在组合铁工的额定加工范围内。
对于容易崩刃、断裂的超厚、高强度工件，应优先考虑冲头韧性和抗冲击性能，而不是单一的耐磨性能。选用高性能粉末冶金钢（如PM23）或 DC53模具钢 ，具有优良的抗崩角和抗疲劳性能。适当增大冲头刃口圆角半径，以分散瞬时冲击应力，避免冲头尖端在极限载荷作用下发生脆断。
根据材料硬度有针对性地调整冲模间隙，形成差异化的行业标准：常规碳钢板双边间隙保持8%~12%；对于不锈钢、高强度合金钢等高硬度材料，适当扩大间隙至14%~17%双边间隙，有效降低冲裁挤压摩擦、冲击载荷和崩边风险。
冲压作业属于高频摩擦和冲击加工。充分的润滑可以有效降低冲头与工件之间的摩擦系数，降低加工热量，避免高温氧化磨损。长期润滑不足或润滑剂选择错误，会导致接触摩擦增大，冲头刃口温升迅速，加速工具的磨料磨损和热磨损。高硬度、中厚板冲裁时的剧烈干摩擦会进一步造成冲头表面拉毛、粘毛，导致刀具不可逆的损坏。
制定标准化润滑程序，并在每个生产班前和班后实施全面的润滑维护。
选用含有极压（EP）添加剂的特种工业冲压润滑剂，专为厚板和高硬度材料冲压工况而研制。均匀地涂覆冲头边缘和侧壁等关键工作部件，形成稳定、耐高温的润滑膜，隔离金属与金属的直接摩擦。
放弃刚性单固定循环润滑，避免连续运转中后期出现干摩擦和高温烧结。采用分类工业标准化润滑模式：自动/半自动高频冲床配置微量润滑（MQL）微喷系统，实现连续定量润滑。对于传统碳钢板的手动冲孔操作，每连续冲孔30-50次，补充润滑剂并重建保护油膜；对于不锈钢、合金钢等高硬度材料，将润滑周期缩短至每10-20次，彻底消除干摩擦磨损和刀具烧结故障。

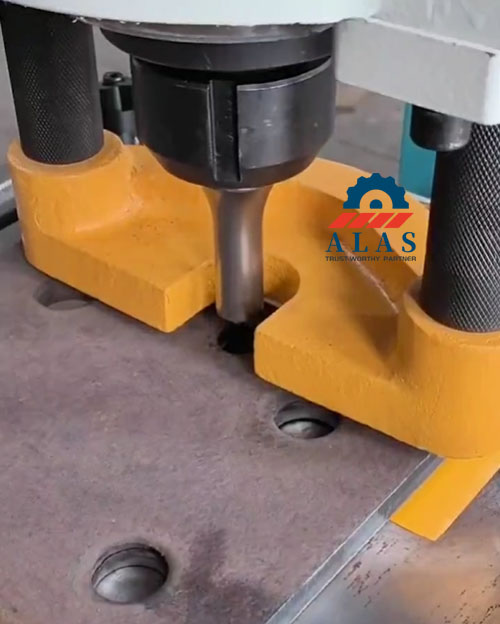

卸料板是核心辅助部件，负责预压工件定位和冲床返回时自动脱料。翘曲、底面不平整或卸料板平行度不好，都会造成冲头向下移动前对工件的预压力不均匀，导致板料倾斜变形。倾斜的工件直接破坏了向下冲孔的垂直度，在冲裁过程中对冲头产生明显的偏心侧向力和单边摩擦力。这种异常应力不仅在冲裁过程中造成侧壁严重磨损，而且在随后的冲头返回和脱模阶段产生持续的偏心拉力，进一步诱发冲头偏斜、疲劳损伤甚至断裂。
定期检测卸料板的平面度和平行度，消除结构变形和安装偏差。
调整脱料板的安装位置，保证其在运行过程中始终与加工工件平行。
及时更换变形严重、失效的脱料板，避免因部件异常而导致冲头持续磨损。
不同的工件和加工场景对冲头的硬度、韧性和抗冲击性能有不同的要求。冲头材料牌号不匹配会导致冲头在实际工作条件下性能失效和过早磨损。 9CrSi等低合金工具钢淬透性差，冲击韧性不足，热处理变形大，仅适用于低频、低负荷的手动工具加工，不再适合工业联合炼铁工高频、高冲击的工况。必须根据板厚、材料硬度和生产批次合理选材，避免刀具失效。
常规薄中碳钢板（低载荷、冲裁稳定）：选用Cr12MoV或SKD11模具钢，硬度稳定，热处理变形小，通用耐磨性好。
冲击载荷大的不锈钢板和中厚板：采用DC53高性能模具钢，具有突出的抗崩角性能和冲击韧性，适用于普通冷作钢无法适应的高频、高载荷冲压场景。
大批量批量生产和超高耐磨工况：选用粉末冶金钢（如PM23/AISI M3:2、CPM 3V），实现长期稳定的使用寿命，减少频繁的刀具更换。
优化冲头结构设计，减少刀头局部应力集中，提高整体抗疲劳能力。
热处理决定冲头的内部金相组织和综合机械性能。热处理工艺不规范会导致冲头硬度不合格、韧性不足、内部组织不均匀。热处理不合格的冲头在高频冲孔作业中容易出现磨料磨损、崩边和疲劳损伤，导致过早磨损失效。
与具有标准化热处理质量控制体系的正规供应商合作采购冲头。
要求供应商提供批量产品的官方硬度测试报告和热处理合格证书。

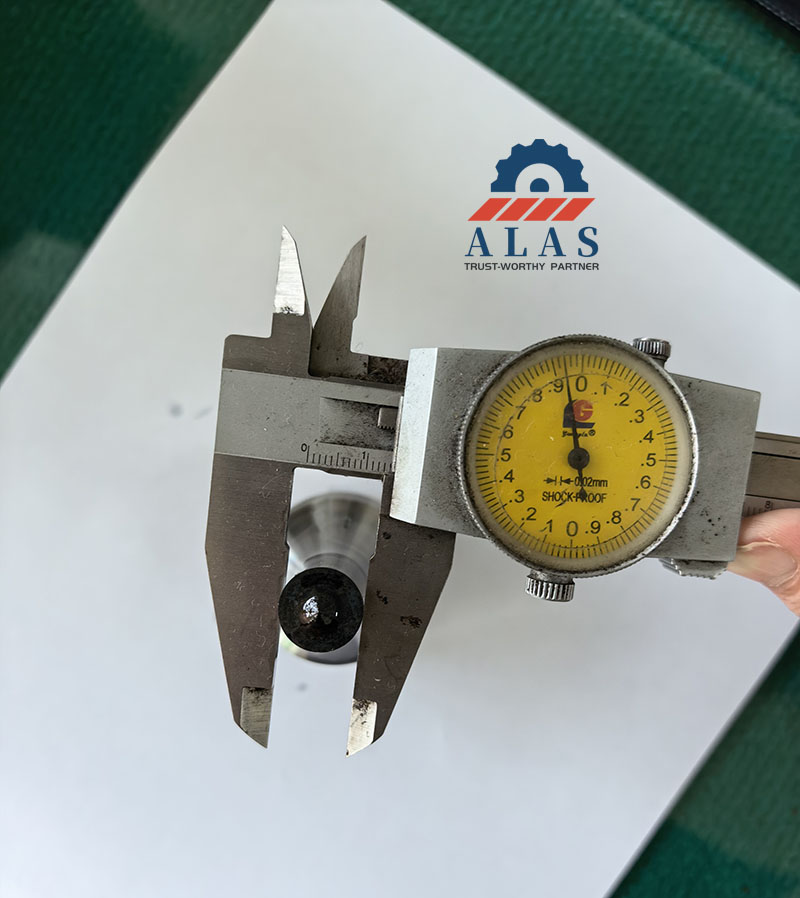

对冲头边缘硬度进行严格的来料质量抽查，并有明确的量化标准，确保符合工业加工要求：SKD11和DC53模具钢冲头应保持58-62HRC的硬度； PM23粉末冶金钢冲头的硬度应达到60-62 HRC。硬度过高（易碎、易崩刃）或硬度不足（软、易磨损）的冲头应全部剔除，消除过早失效的隐患。
在没有工件的情况下进行操作会导致显着的结构应力。如果没有材料阻力，系统就会面临严重的惯性力和冲击，导致结构疲劳并加速工具磨损。
实行标准化加工操作，严禁超负荷生产，决不冲切超过设备额定厚度的工件。
完全禁止无工件空载冲孔，消除液压复位部件的剧烈惯性冲击，防止系统振动影响对中精度。
实时校准冲孔位置，保证冲头与模孔壁间隙均匀，避免偏应力磨损。
规范作业后管理，操作人员离开机器时及时关闭设备，消除无效作业磨损。
组合铁工冲头的过早磨损主要是由设备参数、工件材料、辅助零件、冲头性能、工艺技术和人工操作等因素叠加造成的。通过规范模具间隙匹配、针对性参数优化选材和润滑工艺、消除辅助部件故障、以定量硬度标准严格控制热处理质量、规范操作规范，可以有效延长冲头的使用寿命，降低企业设备维护成本，全面提高冲压生产的稳定性和效率。
