用于大吨位和厚板弯曲的重型折弯机模具

ALAS 重型模具：大吨位折弯机解决方案

重型折弯机模具和高吨位下折弯模具专为高吨位应用和厚结构板钢制造而设计，确保厚板折叠过程中完美的角度精度。

主要特点

高负载能力： 搬运150T/m – 250T/m不变形。

深淬半径：HRC 52–56 等级可抵抗厚板磨损。

加固底座：加宽的肩部和键槽锁可防止移位。

万能匹配：适合重型 Amada、Trumpf、Wila 和定制夹具。

产品品牌：
ALAS
Port：
中国南京
付款条款：
l/c，t/t，贝宝，金钱克
运输包：

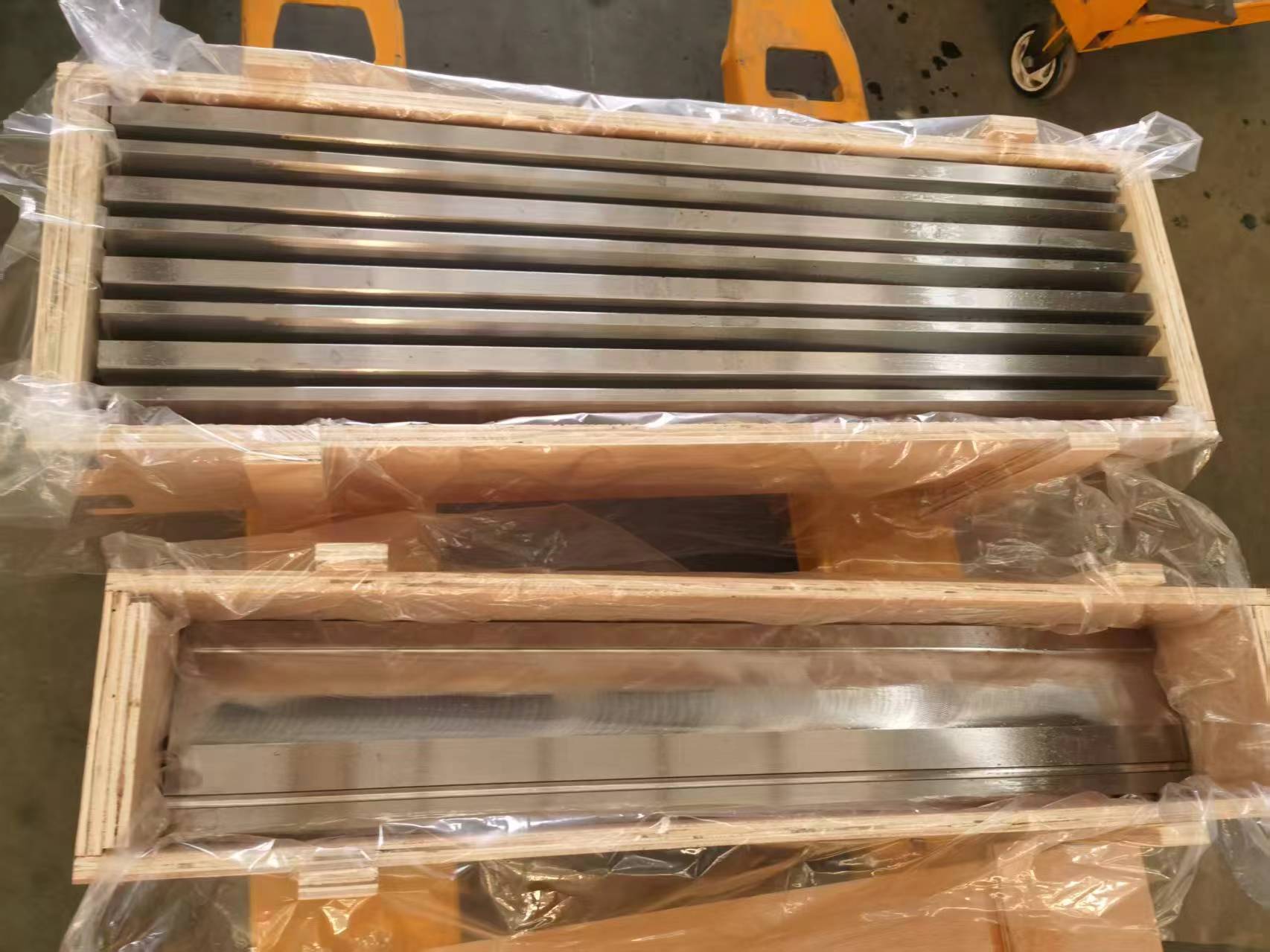

木箱包装

状态：

数量：



询价加入询价篮

产品描述

重型折弯机模具终极指南：从先进冶金到大吨位选择

为重型折弯机模具选择正确的冶金成分是一项关键决策，直接决定弯曲变形极限、结构操作安全性和全生命周期生产成本。标准碳钢足以完成薄规格金属弯曲任务，但大吨位工业场景需要优质合金钢，主要是 Cr12MoV 和全锻造 42CrMo (4140)。

对于高强度钢板和厚结构钢的加工，ALAS 提供升级的优质模具解决方案，包括 55SiCr 和高级堆焊高强度工具钢。这些专用材料具有出色的压缩屈服强度、卓越的耐磨性和可靠的抗疲劳性能。直接从南京 ALAS Machinery 等制造商采购，确保材料等级得到充分认证，定制分段模具严格符合欧洲、美国以及 Amada/Wila 重型夹紧标准。这有效地减少了频繁的重磨工作，减少了换模停机时间，并延长了模具在极端负载条件下的整体使用寿命。

1. 为什么大吨位冶金很重要

在重型金属成型工艺中，冲头和 V 型块需要传递巨大的液压（通常超过每米数百吨），以实现精确的弯曲角度。模具钢内的任何表面下缺陷或结构不良的内部晶粒都将不可避免地导致结构翘曲、永久角度变形，甚至在重载荷下突然发生灾难性的模具断裂。

核心要点： 优质模具冶金——通过严格的铸锭锻造比、标准化的均匀热处理、精确的晶粒细化控制和深表面离子渗氮来实现——直接控制着模具的使用寿命、弯曲精度和现场车间安全。

重载弯曲力计算公式

P = (650 × L × t⊃2;) ÷ (V × K)

P = 所需弯曲力（吨位，kN）

L=板材有效弯曲长度（mm）

t = 重弯工件厚度 (mm)

V=下模V型槽开口宽度（mm）

K = 材料性能修正系数（补偿材料拉伸强度和严重弯曲回弹）

厚板折弯的关键操作规则

V型槽缩放规则： 对于厚度为6mm及以上的厚板，将常规8×t V型槽宽度标准调整为10×t或12×t。这种调整显着降低了所需的弯曲吨位，并防止下模肩部过早破裂。

吨位常数说明： 经验常数值650是根据具有常规抗拉强度的标准结构低碳钢（例如Q235/A36）的现场数据进行校准的。当弯曲高强度铠装钢或淬火钢板时，实际所需的弯曲压力可以加倍。

严重的回弹补偿： 厚不锈钢和高强度合金板在弯曲后产生显着的弹性恢复（回弹）。操作人员需要采用锐角冲头（例如75°、80°）并相应地调整K值，以提供精确的90°成品折弯角度。

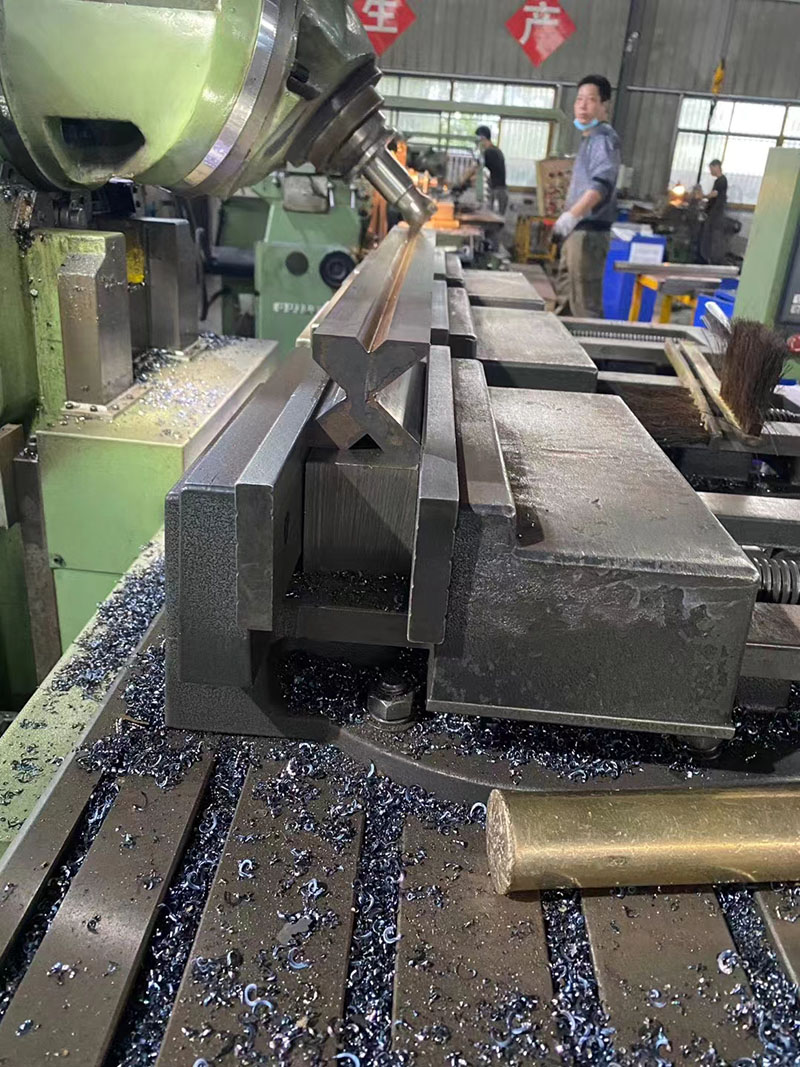

观看我们的精密制造工艺：多 V 折弯机下模的 CNC 表面磨削。模具由优质 42CrMo 钢制成，经过严格的冶金加工和连续冷却磨削，以确保卓越的平整度、精确的 V 形槽角度和重型结构稳定性，以实现精确的钣金弯曲

2. 重型折弯机工装系统剖析

重型折弯机模具是牢固安装在液压金属加工设备上的高精度工程结构成型工具。完整的模具组件由两个核心功能组件组成，它们协同工作以完成厚板弯曲：

重型冲头（上部模具）： 通过机械或液压夹紧系统精确固定在机器滑枕上，该组件提供强大的垂直向下力，使原始钢板在弯曲操作过程中精确变形。

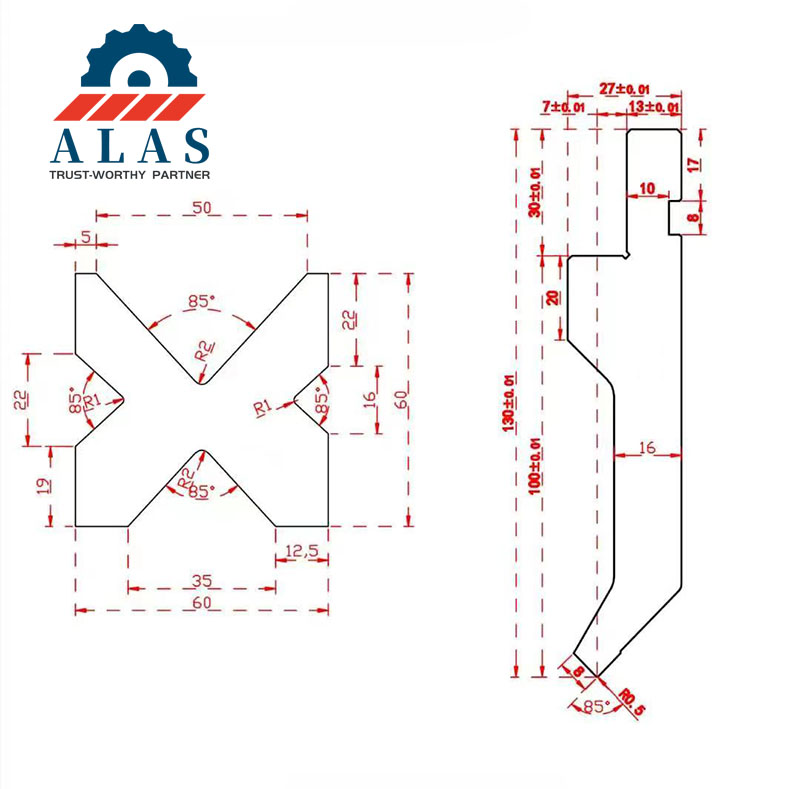

V型块模具（下模具）： 牢固地锁定在机器的下床台上，配备专门的单V、双V或多V槽结构。这些凹槽为厚工件提供稳定的支撑，并定义厚板弯曲的最终成型轮廓。

工作原理及运动学

机器滑块产生高压垂直直线冲程，驱动上冲头向下进入固定的下V型模。协调运动将钢板压缩超过其弹性极限，从而产生永久塑性变形。这种可靠的成型工艺能够准确制造标准 90° 直角、深 U 形槽钢、偏置 Z 形弯头和厚结构钢的重型圆柱弧型材。

主要工业应用

ALAS重型折弯机工装广泛应用于高负载、严苛的工业场景，涵盖以下核心领域：

重型基础设施建设机械和起重机臂架制造
造船、海洋钢框架和海上石油钻井平台结构部件
采矿设备、重型自卸车车体和装甲车零部件
大型基础设施制造、桥梁钢结构及风电塔筒分段生产

三、核心优势及工程特点

亚微米研磨精度（±0.01mm）

ALAS所有重型工装均采用全流程CNC精密磨削，保持严格的尺寸公差在±0.01mm以内。这种超高精度可确保在长时间、大批量厚板折弯操作中保持一致的角度精度和均匀的成形质量。

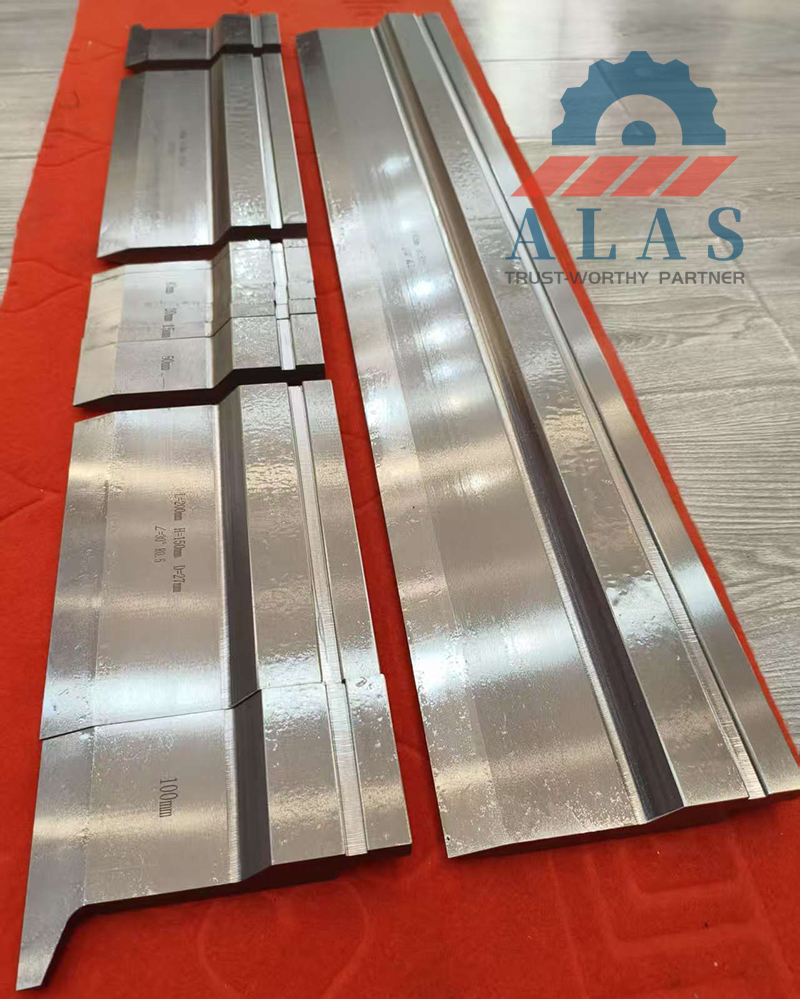

重型模块化分段设计

工装支持20mm、40mm、100mm、200mm、500mm、800mm等灵活分段规格。模块化结构可以快速装配匹配不同长度的工件。同时，只需更换磨损的单个模块，而不是整个工具，大大降低了设备维护和更换成本。

通用重型夹紧互操作性

精密加工的刀柄和底座结构完全符合全球主流重载夹紧标准，包括Amada/Promecam、Trumpf/Wila以及美标规格。它与现代液压快速夹紧系统兼容，可在2分钟内完成换刀，显着提高生产效率。

优质冶金和深度离子渗氮处理

模具采用经过认证的高级42CrMo和55SiCr工具钢锻造而成，并经过完整的核心淬火和回火热处理。工作表面经过深度离子渗氮强化，硬度达到HRC 52~56。这种特殊处理可将耐磨性提高 60%，在加工规模化热轧厚板和高强度钢时提供稳定的性能。

预先设计的角度精度

标准模具配置涵盖 86°、88° 和 90° 传统弯曲角度，以及满足锐角成型要求的 30° 锋利冲头。定制的大半径R工具和卷边模具可以根据客户图纸精确设计和制造，以满足个性化的复杂成型需求。

加固结构肩部和防扭转键槽

工装结构优化加宽承重肩部和专业抗扭键槽定位系统，有效抵抗厚板大吨位折弯时的偏载冲击和扭应力。这种结构加固避免了工具变形和损坏，延长了折弯机工具和主机液压设备的使用寿命。

4. 重型工具规格比较

为了帮助工程团队高效地选择准确的、针对具体应用的刀具牌号，下表系统地比较了传统标准刀具、主流区域重型系列刀具和 ALAS 增强大吨位专用刀具之间的精度性能和结构差异：

技术参数	欧盟标准弯曲模具	北美重型系列赛	ALAS 重型/大吨位模具
冲孔型材类型	分段90°/88°尖头	一件式 3/4 英寸重型键槽柄	加强型鹅颈管/直冲头
下模 V 形开口 (mm)	6 / 8 / 12 / 16 / 20 / 25 / 32 / 40 / 50	0.50 英寸至 3.0 英寸（12.7 毫米至 76.2 毫米）	60mm 至 250mm+（配备重型多 V 和可调块选项）
角度公差	±0.2°	±0.3°	严格控制在 ±0.15° 以内或更好
表面硬度（HRC）	50–52 HRC（0.2mm 氮化深度）	48–50 HRC（标准感应淬火）	54–56 HRC（深层离子渗氮+防擦伤涂层）
标准段长度	835mm / 415mm 标准分体尺寸	单块实心件最大可达 3050mm	模块化配置组装尺寸可达 4000mm – 6000mm+
最大适用板厚	0.5 毫米 – 12.0 毫米	0.8 毫米 – 16.0 毫米	6.0mm 至 25.0mm+ 高强度钢
额定吨位	最大100吨/米	最大120吨/米	额定重载：150T/m 至 250T/m+

实用经验工程公式

为了在液压折弯机上进行可靠、安全的厚板折弯设置，以下专门的经验公式可以防止吨位过大的风险，避免工具损坏并确保精确的成型结果：

1、厚板V型槽选用规则

常规薄板V型槽倍增标准不适用于大吨位厚板折弯。对于结构重钢加工，请遵循专用工程基线：

V ≈ (10 ~ 12) × T

V = 下模 V 型槽开口宽度 (mm)
T = 重型工件材料厚度（毫米）

注意：对于高吨位重型弯曲（厚度 T ≥ 6mm），强烈建议将下 V 型模具开口扩大到材料厚度的 10-12 倍，以大幅降低所需的液压吨位并防止意外的模具肩部崩刃。

2. 高强度钢板和装甲板的先进弯曲力公式

对于包括 Hardox、Weldox 和大规格不锈钢在内的高屈服强度合金，标准弯曲力公式无法提供准确的结果。使用此优化计算公式进行高精度吨位校准：

P = (1.42 × σb × t⊃2; × L) ÷ V

P = 所需的弯曲力（吨位），单位为千牛顿 (kN)
σb = 目标材料的极限拉伸强度 (MPa)
t = 厚工件板厚度（mm）
L=板材有效弯曲长度（mm）
V = 下模 V 形开口宽度 (mm)

工程指导：在计算不锈钢 (SUS304/316) 和铠装耐磨板（例如 Hardox 牌号）等高屈服强度金属的成形吨位时，该专门公式至关重要。由于这些材料具有比低碳钢高得多的拉伸强度 (σb)，因此准确的压力预测可防止机器滑枕和下 V 型模块发生意外的超吨损坏。

5. 重型模具分类及五步工程选型指南

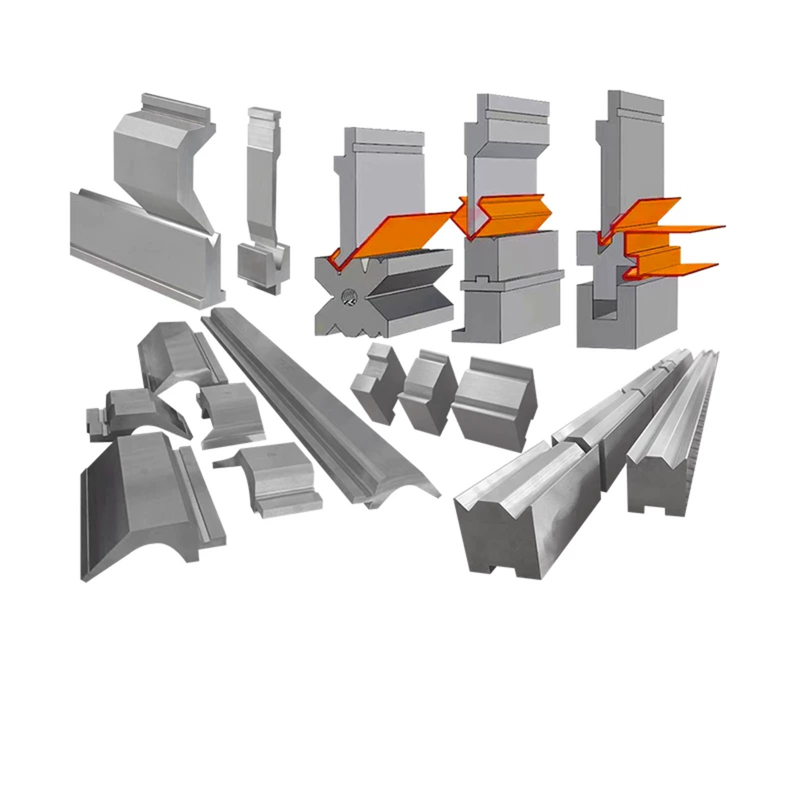

按结构上冲头轮廓分类

重型折弯机冲头针对不同的成型场景采用差异化的结构设计，涵盖标准直角弯曲、深槽成型、半径仿形和定制复杂成型：

重型直冲床： 标准冲床配备加强型柄部和加宽承重肩部，是传统90°结构直角型材大吨位弯曲的主流解决方案，为日常厚板加工提供稳定的刚性。

锐角/锐角重型冲头： 这些工具采用精密小角度（30°、45°、60°）设计，支持深度小角度弯曲。它们专门针对高屈服强度钢板提供强大的回弹补偿，以保证准确的最终成形角度。

加强型鹅颈冲头： 采用优化的深间隙喉部结构设计，有效避免多工位加工和U型槽深弯重弯过程中侧壁的碰撞和干涉，满足厚结构件的深加工要求。

大半径冲头（R-Tools）： 配备大尺寸圆柱形刀头半径（R10、R20、R50及以上），可分散集中的局部弯曲应力。这种设计可防止板材破裂并减少表面划痕，非常适合关键结构钢部件的高质量成型。

定制非标冲头： 通过专业的3D CAD建模和DFM逆向工程开发，完全定制的冲头结构适应复杂的多阶段成形几何形状和标准模具无法满足的特殊重型制造要求。

按工件材料加工强度分类

工装根据材料硬度、拉伸强度和加工载荷进行专业分类，以适应不同的重载工况：

高强度特种模具： 这些模具由深度硬化、高韧性核心合金钢锻造而成，经过专门设计，可承受弯曲过程中的极端挤压压力。适用于加工要求严格的不锈钢、超高强度合金、Hardox 耐磨钢和装甲钢板。

重型多 V 形和可调块： 这些模块化下模专为重型钢制造车间的多功能性而设计，支持大 V 形开口尺寸的快速切换。它们有效地适应各种热轧结构钢板的弯曲和成型，提高了整体生产灵活性。

重型模具的 5 步专业选择流程

这种标准化的工程选择工作流程消除了工具不匹配、吨位过大的风险和成形误差，为厚板和高强度钢材弯曲提供可靠的工具配置解决方案：

第 1 步：分析材料屈服强度并校准回弹角

结构低碳钢具有低弹性恢复的特点。采用86°~88°上冲头，获得精确的90°成品折弯角度。相比之下，重型不锈钢和高强度合金板会产生显着的角度回弹。对于此类材料，可选择锐角冲头（75°~80°或定制更小的角度）来实现超弯补偿和抵消回弹偏差。

步骤 2：对大 V 形槽开口应用比例厚度规则

高吨位下V型槽配合不当直接导致轴肩开裂和刀具过早失效。遵循厚板分级 V 形开口标准：

中型结构板（3mm≤T≤8mm）： 采用V=8×T，平衡机器吨位载荷和平滑的内弯曲半径，即可进行合格的常规弯曲。

重型基础设施板材（8mm 采用V=10×T，减少下模肩应力积累，降低局部抗弯力，保护模具结构。

超厚钢铠（T > 16mm）： 采用V=12×T至14×T，大幅削减极限成形吨位，完全避免重型模具的结构崩边和断裂。

第 3 步：验证结构负载能力和安全裕度

确保计算出的主动压力永远不会超过所选工具的额定容量（吨/米）。对于高强度材料应用，必须保持至少 15% 的安全裕度，以防止局部工具变形。
步骤 4：将冲头几何形状与成品结构零件轮廓对齐

根据工件成形要求和结构型材匹配上冲头类型：部署用于标准结构通道弯曲的重型直冲头、用于狭窄紧密折叠的锐角尖端、用于深层工业外壳成形的强化鹅颈冲头以及用于安全关键型弯曲结构部件的大半径刀具刀片。
第 5 步：验证重型机器夹紧和互操作性规格

工具安装前应全面检查折弯机上滑枕和下床身的参数。确认设备的夹紧标准（天田重型、威拉液压、通快新标、美式大键槽柄等）、最大开启高度和行程范围。这避免了工具机配置不匹配，并确保无缝安装和稳定的高负载运行。

6. 重型模具的 6 步精密安装和结构校准

严格标准化的安装程序对于大吨位工装部署至关重要。这些严格的协议可最大限度地提高现场操作安全性，最大限度地减少重载期间的机械框架偏转，并在批量生产中维持长期弯曲角度稳定性和一致性。以下专业的 6 步校准程序专为重型折弯机工装组装和调试而定制：

第 1 步：系统断电和彻底的安装前净化

在进行任何工具拆卸和安装操作之前，应完全切断机器电源，关闭主液压泵，并将所有液压蓄能器完全泄压，以消除残余液压风险。安全地移除现有的旧工具组件。使用高效工业清洗溶剂彻底清洗上夹紧槽、下床身面、定位键槽。彻底清除累积的碳垢、微小毛刺和金属磨料粉尘，确保工具安装表面平坦、完全贴合，并避免出现影响折弯精度的装配间隙。

第 2 步：上部重冲头对齐和高压液压锁定

安装重型分段冲床时，各模块应从机床滑枕中心向两侧对称排列，以保证吨位分布均匀，受力均衡。将精密加工的冲头柄完全插入夹紧底座，确保与承载肩部表面完全紧密接触。激活液压夹紧系统并将其锁定在标准工作压力（重型模具为 280 bar 至 320 bar）。采用千分表或激光对中仪检测直线度，控制上冲直线直线度严格控制在每米0.05mm以内。

步骤 3：下 V 型块模具集中和轴向紧固

使用专业起重机或安全葫芦将重型多V模或可调下模座平稳地放置在机器下床身上。进行初步定位，使下V型槽的纵向中心线与上冲头的垂直运动中心线对齐。依次拧紧重型定位导轨和轴向固定螺栓，将下模固定牢固。这种精确的定心设计消除了大吨位弯曲过程中产生的扭转和偏心剪切力，防止工具偏差和结构损坏。

第4步：微动行程调整和CNC后挡料同步

将折弯机控制器切换至手动“点动/寸动”模式。以微英寸增量缓慢降低上冲头，引导冲头进入下 V 形槽，直至达到约 3.0 毫米的穿透深度。进行多点检查，以确认整个模具长度上冲头侧壁和 V 型模具肩部之间的间隙是否均匀。将校准后的厚板回弹补偿值和精确的位置参数输入数控后挡料系统，完成同步定位校准。

第五步：大吨位试弯&多点角度校正

使用与正式生产材料的厚度和拉伸强度精确匹配的废工件进行试弯。用校准的数字量角器测量两端和中点的成形角度。如果由于机架偏转而出现较小的角度偏差，请微调数控凸度补偿系统或在下模座下添加微米级精密垫片。确保折弯成品全长角度公差严格控制在±0.3°以内。

第 6 步：极压 (EP) 润滑和连续生命周期维护记录

将高性能 MoS2（二硫化钼）极压润滑剂涂抹到所有接触表面，包括冲头半径和下 V 形槽肩部。这有效地减少了高负载摩擦并消除了刀具磨损和工件划伤。将所有校准参数、批次材料规格和实际工作吨位记录在设备维护档案中。每 5,000 次连续弯曲循环对偏磨损、表面微裂纹和疲劳应力痕迹进行全面的目视检查，以实现全生命周期的刀具状态监测。

7. 重型折弯机模具：常见问题

本章回答了有关重型工具选择、兼容性、使用寿命和定制的核心工程和采购问题，为生产和技术团队提供实用的现场指导。

Q1：厚板如何选择最佳的V型槽开度以防止刀具损坏？

A1： 对于厚结构钢板折弯，遵循固定基线标准：V型槽开口宽度=10-12×板厚（T）。例如，弯曲12毫米厚的结构钢需要V120或V140下模槽。采用尺寸过小的沟槽（如传统的V80）会导致瞬时弯曲吨位急剧上升，直接导致下模肩崩刃、严重的工件边缘开裂和不可逆的成角偏差。

Q2：欧式重型模具可以改装到美标折弯机上吗？

A2： 由于柄结构几何形状的根本差异，直接互换安装是不可行的。欧标模具采用42mm统一柄脚结构，美标模具采用1/2英寸或3/4英寸键槽柄设计。为了在不更换机床滑枕的情况下实现跨标准兼容性，ALAS 提供高强度定制工具适配器和转换夹紧块，实现在单个折弯机设备上混合部署多标准工具。

Q3：重型氮化42CrMo模具在高吨位下的预期使用寿命是多少？

A3： 在标准负载条件和标准化 MoS2 极压润滑维护下，ALAS 精密研磨和深度离子氮化的 42CrMo 模具可实现 800,000 至 1,000,000 次连续弯曲循环的使用寿命。一旦出现工件毛刺持续存在、整体角度偏差超过±0.5°、V型槽曲面有明显磨料压痕等异常情况，强烈建议及时进行精密重磨。

Q4：ALAS 是否为复杂的重型制造提供定制的非标工装？

A4： 是的。 ALAS专注于非标重型模具定制，涵盖大半径冲床、超大多V可调模具、特殊偏置模具以及严格按照客户CAD图纸制造的各种复杂型材模具。专业的DFM工程团队在3D扫描逆向工程技术的支持下，24小时内完成蓝图审核。常规定制生产周期为10-15个工作日。

Q5：为什么在大吨位金属成型中42CrMo优于T8/T10碳钢？

A5： 大吨位弯曲会产生复杂的多向拉压应力。作为优质铬钼合金钢，42CrMo (AISI 4140) 具有优异的深度淬透性、结构韧性和抗疲劳性能。尽管T8和T10碳钢具有基本的表面硬度，但其脆性核心结构在极端局部压力下容易突然断裂和边缘塌陷。通过精密边缘感应淬火处理，42CrMo 已成为全球公认的安全稳定重型钢制造的标准材料。

8. 国际合规性、现场案例研究和冶金标准

所有 ALAS 重型模具制造工艺均符合 DIN 55271 和 ASTM E290-22 国际工业规范。整体结构加工公差符合ISO 2768-mK标准，截面折弯间隙变化严格控制在工件板厚的0.5%以下，确保产品质量规范可靠。

现实世界的重工业案例研究

案例研究 1：菲律宾重型机械厂的多 V 可变模具升级

挑战： 客户传统上采用单V整体实体模具来加工挖掘机和自卸车重型底盘部件。频繁更换工具需要起重机协助，导致设备停机时间延长，生产效率低下，并存在操作安全隐患。

ALAS 解决方案： ALAS 定制并安装了集成重型多 V 可调底座。操作员可以通过调整精密垫片快速将 V 形开口规格从 V60 切换到 V200，从而无需拆卸和更换整体模具。

结果： 车间产品废品率从4.2%下降到0.9%，换刀时间减少70%，产线整体日生产效率提高45%。

案例研究2：江苏省基础设施项目钢结构制造升级

挑战： 在弯曲3000mm长、16mm厚的桥梁结构钢板时，设备出现明显的机架挠度和全长弯曲角度不一致，无法满足基建工程精度要求。

ALAS解决方案： 升级为ALAS高精度分段式42CrMo重型冲床，搭配专业机械挠度补偿冠轨系统，消除机架变形误差。

结果： 平均对刀和更换时间从 18 分钟缩短至 6 分钟。 3米长工件全长折弯角度精度稳定控制在±0.25%以内，年刀具维护成本降低48%。

42CrMo / AISI 4140 国际材料当量矩阵

为便于国际工程采购和技术对接，下表整理了全球主流标准下42CrMo工具钢的权威等效牌号：

国家/标准组织	参考机构代码	等效冶金材料牌号
中国（英国）	GB/T 3077	42CrMo / 42CrMo4
美国（AISI/ASTM）	ASTM A29	4140 / G41400
国际标准化	ISO 683-1	42CrMo4
德国/欧洲（DIN EN）	DIN EN 10083	1.7225 / 42CrMo4
日本 (JIS)	JIS G4105	SCM440 / SCM440H
英国 (BS)	BS970	708M40/EN19
