冲裁模具的 选择是钣金加工和机械冲裁工艺中的核心环节。模具选型的合理性直接决定 冲裁质量、模具使用寿命、设备运行稳定性和生产效率。在实际生产中，冲裁模具的选择需要综合考虑材料厚度、材料抗拉强度、冲头直径、生产批量和设备参数等核心因素。选择不当，很容易造成冲孔毛刺、孔径偏差、孔变形、模具边缘崩刃、过度磨损和设备过载损坏等问题，大大增加生产成本和返工成本。
为规范冲裁模具选型流程，规避工艺风险，提高加工精度和模具利用率，结合不同板材参数、材料特性和生产工况，整理出一套标准化、可实施的冲裁模具选型方法。适用于各种组合冲剪机和冲压设备的模具选型，为机械加工企业工艺文件和车间操作人员提供权威参考。
冲裁模具选型遵循“适应板材参数、匹配工艺载荷、平衡质量与使用寿命”的核心原则，重点关注冲孔边缘尺寸和 冲模间隙两个关键参数， 以适应不同材料和厚度的加工要求。

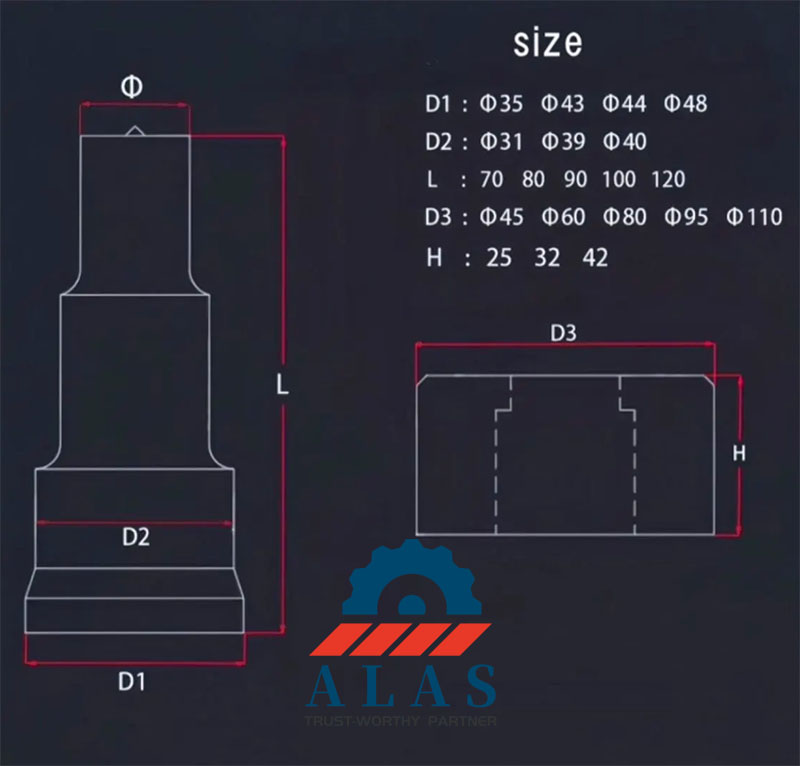

冲头直径（最小边缘尺寸）是决定冲裁成形效果和防止冲头断裂的基本指标。必须与板厚和材料强度严格匹配，对高强度材料要预留较高的安全系数。具体适配标准如下：
低碳钢（低强度板） ：在常规无导向冲孔条件下，冲头直径不得小于板厚。这是标准冲压程序的常规工艺阈值和安全操作边界，以避免冲头弯曲和断裂。对于小于板厚的孔，必须采用特殊工艺，例如精密导向冲孔或钻孔。
高强度钢（高级高强度钢/AHSS、耐磨板） ：由于剪切载荷较高，冲头直径应为板厚的1.5至2倍。这显着降低了冲头的剪切应力，并防止边缘碎裂或结构损坏。
异形/非圆形冲头：不规则的几何形状表现出严重的应力集中。最小边缘尺寸建议至少为板厚的2倍，以提高冲头的整体刚性和抗疲劳能力。
冲头和凹模之间的单边间隙是影响冲裁断面质量、毛刺尺寸和模具磨损速度的关键参数。根据板材硬度、厚度准确调整间隙；更高的硬度和更大的厚度需要更大的适应间隙。常见钣金的标准间隙参数如下：
材料类型 | 推荐单边清关标准 | 适配说明 |
低碳钢 | 板厚的5%-10% | 间隙适中，冲孔断面光滑，毛刺少 |
不锈钢 | 板厚的10%-15% | 不锈钢韧性高，容易产生拉毛（粘料）；增加间隙减少摩擦和磨损 |
高强度钢 | 板厚的10%-12% | 降低冲切剪切阻力并防止冲头过载崩刃 |
需要强调的是，冲孔间隙没有固定的通用值，必须严格按照板厚乘以相应的百分比标准进行计算和配置。 0.1-0.15mm的固定间隙仅适用于厚度为1.5mm-2mm的薄板冲孔，不适 用于联合冲剪机加工的中厚板 （通常为6mm或更厚）。对于中厚板和高强度板材，固定小间隙会导致冲裁力急剧增大，产生二次剪切裂纹，模具发热和磨损严重，甚至造成冲头刃口崩刃、断裂和液压系统过载损坏。实际生产中，应根据板厚和强度，按照百分比匹配原则对间隙进行微调：薄板间隙小，以保证精度；厚板和高强度板间隙百分比大，以减少模具载荷和冲剪阻力。
板材厚度直接决定冲裁力。不同厚度的板材加工难度和应力特性差异较大，需要有针对性地匹配冲头材料、间隙参数和模具结构设计。
工艺特点：整体冲裁力小，但板材刚性低，易拉伸变形。对冲裁精度、模具平面度和冲裁效果要求较高，容易出现塌孔、废品回弹、孔径不均等现象。
标准选型建议
冲头材质：9CrSi，硬度适中，韧性好，性价比高，完全适应薄板轻量化冲切工况。
间隙控制：采用小标准间隙，严格控制在板厚的5%-8%，保证冲孔断面光滑无明显毛刺，提高孔位精度。
模具结构：优化卸料机构设计，安装弹性卸料装置，彻底杜绝薄板冲裁时废料回弹、板材翘曲问题。
工艺特点：冲裁力适中，板材变形可控。但模具边缘的摩擦损失增大，要求模具具有较高的耐磨性和抗偏载能力。长期加工容易造成刃口磨损和冲头不对中。
标准选型建议
冲头材质：优先选择6CrW2Si或Cr12MoV，平衡硬度和耐磨性，适合中高频中厚板冲孔作业。 对于高强度钢板，DC53 因其卓越的抗冲击性和疲劳强度而被优先考虑，以防止模具过早碎裂和磨损。
间隙控制：严格按照板厚5%-10%的标准选择，以平衡冲切质量和模具使用寿命。
模具结构：增加冲头导向定位结构，避免冲孔时冲头偏载和位移，保证孔的垂直度和尺寸精度。
工艺特点：冲裁力极大，模具承受高强度剪切冲击，对 模具材料强度、刃口韧性和设备承载能力要求严格。容易出现冲头断裂、崩边、设备过载等故障。
标准选型建议
冲头材质：Cr12MoV或高级DC53模具钢，具有超高硬度，抗冲击和抗疲劳能力强，适合厚板重载冲孔。
间隙控制：适当增大冲裁间隙至板厚的8%-12%，有效降低冲裁剪切阻力和冲头冲击载荷。
模具结构：采用一体式强化冲头，刃座加厚，提高整体刚性，避免重载冲击下断裂。
设备选配：加工前验证设备的额定冲切力，确保设备载荷满足厚板冲切工况，防止设备损坏。
板材的抗拉强度越高，材料的硬度和韧性越高，冲裁时的摩擦阻力和冲击载荷越大。需要匹配高硬度、高耐磨、高韧性的模具材料，并相应优化间隙参数。
材料特性：硬度低，韧性适中，冲剪阻力小，最常规的冲孔板材，模具损耗低，工艺性能稳定。
选择参数：优选的冲头材料为9CrSi和6CrW2Si；单边间隙采用板厚的5%-8%标准；模具使用寿命稳定，适合正常连续生产。
材料特性：韧性高，易产生拉毛（粘料），摩擦系数高，冲裁时容易造成模具刃口磨损，产生毛刺、粘料等缺陷。模具损耗远高于低碳钢。
选型参数：冲头优先采用Cr12MoV或DC53高耐磨模具钢，以消除拉毛（粘料）问题；单边间隙扩大至板厚的10%-15%，减少边缘摩擦和磨损。在连续批量生产过程中，需要定期检查和抛光磨损边缘，以稳定冲孔质量。
材料特性：硬度和抗剪性能高，冲裁冲击载荷大，易引起模具疲劳断裂和刃口崩刃，要求模具综合性能优良。
选型参数：冲头优先选用DC53、高档Cr12MoV；控制单边间隙在板厚的10%-12%；采用加强型冲头结构，加强边缘强度和抗冲击能力，适合高强度板材冲孔。
生产批次决定了模具的使用频率和疲劳退化程度。小批量生产注重成本控制，大批量连续生产注重模具寿命和生产稳定性，需要有针对性的材料匹配：
生产批量规模 | 推荐冲孔材料 | 核心选型理由 |
小批量（＜10,000次） | 9crsi | 采购成本低，基本性能满足小批量加工要求，性价比最优 |
中批量（10,000-50,000次） | 6CrW2Si | 硬度和韧性均衡，耐磨性比9CrSi更好，适合中频生产条件 |
大批量（＞5万次） | Cr12MoV/DC53 | 超高的耐磨性、抗疲劳性和抗冲击性，大大延长模具寿命，降低模具更换和维护成本，从而提供最佳的综合生产效益 |
该表整合了材料厚度、材料强度、间隙参数、材料选择和工况备注五个核心维度，为一线生产和工艺设计提供了标准化、直接适用的选型依据，适应大多数冲压场景。
物质厚度 | 材料强度等级 | 推荐冲孔材料 | 建议单边清关 | 工作条件备注 |
≤ 6 毫米（薄板） | 低碳钢 | 9crsi | 板厚的5%-8% | 经济选择，精度合格，成本最低；优化卸料结构，防止薄板翘曲 |
≤ 6 毫米（薄板） | 不锈钢 | Cr12MoV | 板厚的10%-15% | 增加的间隙可防止磨损并减少毛刺和磨损；批量生产强制采用Cr12MoV，延长模具使用寿命 |
6 - 16 毫米（中厚板） | 低碳钢 | 6CrW2Si / Cr12MoV | 板厚的6%-10% | 最佳的综合耐磨性和韧性，适合批量生产 |
6 - 16 毫米（中厚板） | 高强度钢 | Cr12MoV/DC53 | 板厚的10%-12% | 采用10%-12%大间隙，减少冲切冲击力；高耐磨、耐冲击，适应中厚高强度板材加工 |
> 16 毫米（厚板） | 低碳钢 | Cr12MoV/DC53 | 板厚的8%-12% | 加强冲头根部刚性，加工前验证设备吨位，以适应厚板冲头冲孔冲击力 |
> 16 毫米（厚板） | 高强度钢 | DC53/SKD11模具钢或硬质合金 | 板厚的10%-12% | 极高风险的操作条件；必须采用完整的卸载和导向结构，以避免重载下边缘崩刃和断裂 |
冲裁模具的科学选型以 材料厚度为基础，以材料强度为核心，以生产批量为补充，实现冲头材料、冲模间隙和模具结构的精确匹配。薄板加工注重加工精度和抗变形性能；中厚板加工注重耐磨性和稳定性；厚板加工注重模具强度和设备适应性。低碳钢适合传统的经济型模具，而不锈钢和高强度钢则需要高耐磨、高韧性的优质模具，大批量生产时首选长寿命模具材料。
遵循本指南标准化选型规则，可以有效消除冲裁质量缺陷、模具过早失效、设备损耗等问题，大大提高冲裁过程的稳定性、经济性和效率。为机械加工行业冲压模具的选择提供了标准化的参考。
