PC 钢丝锚楔张紧夹具

PC 钢丝锚楔张紧夹具
  • 中国南京

  • l/c,t/t,金钱克

  • 10000pcs/年

状态:
数量:

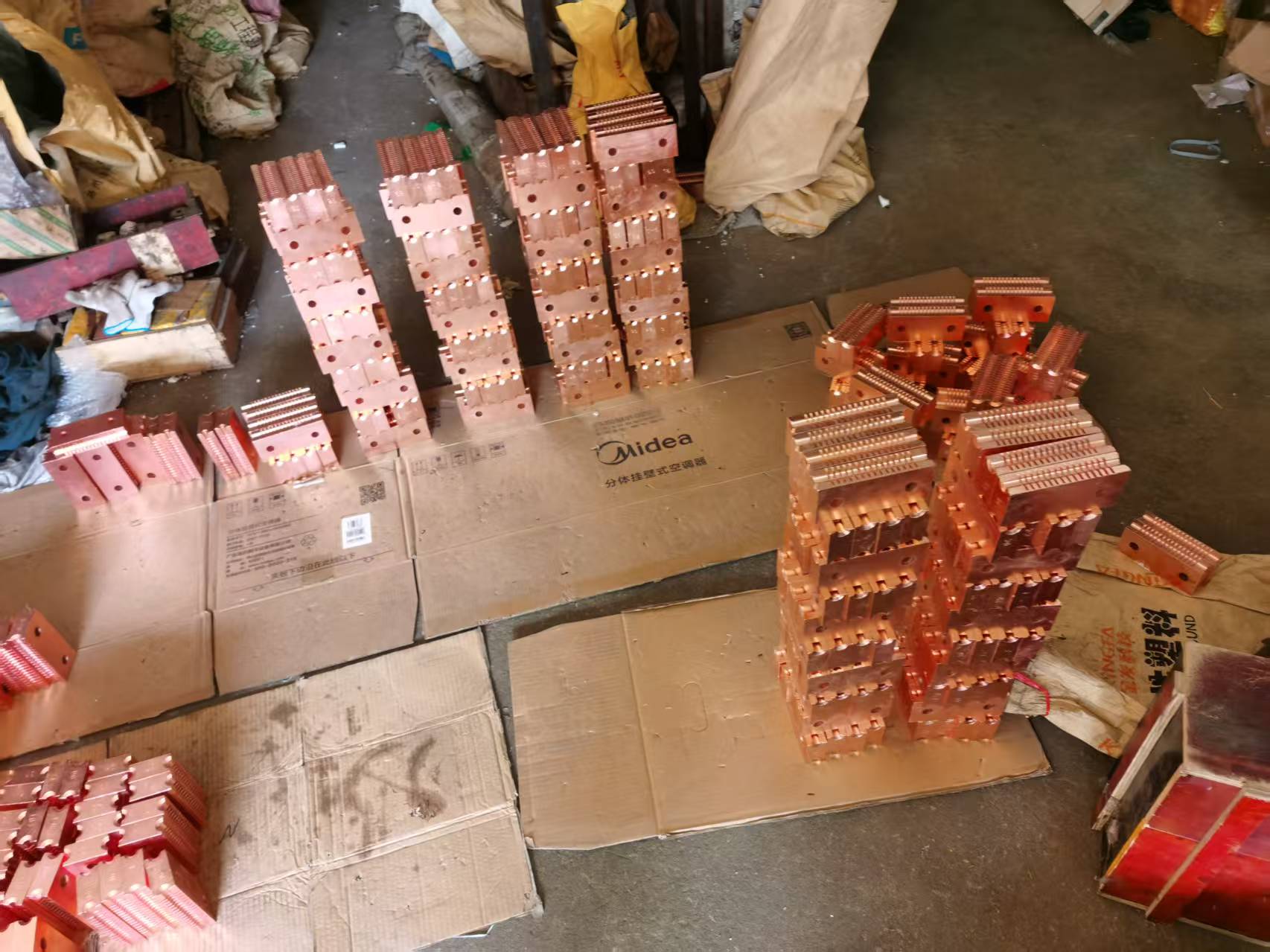

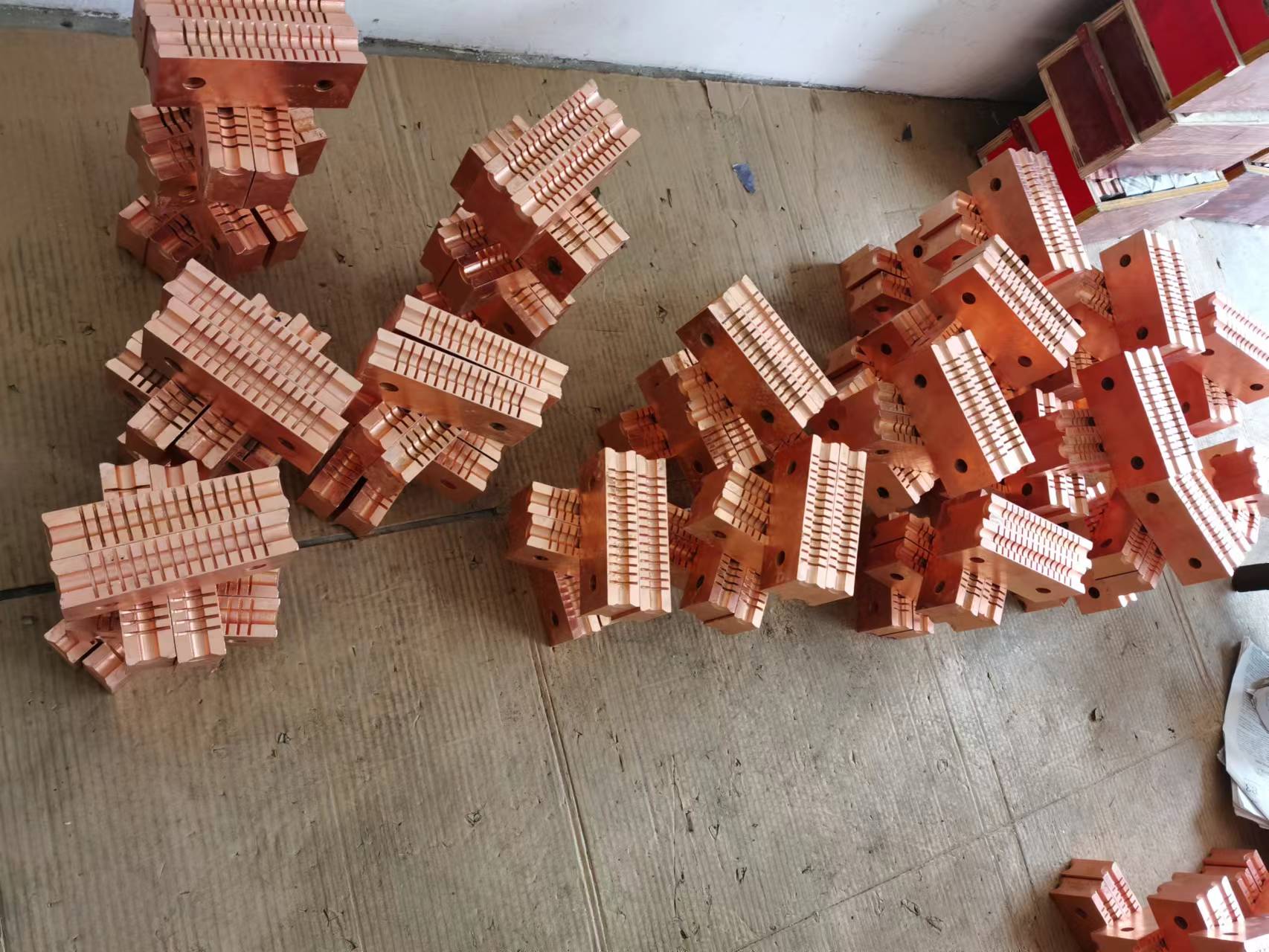

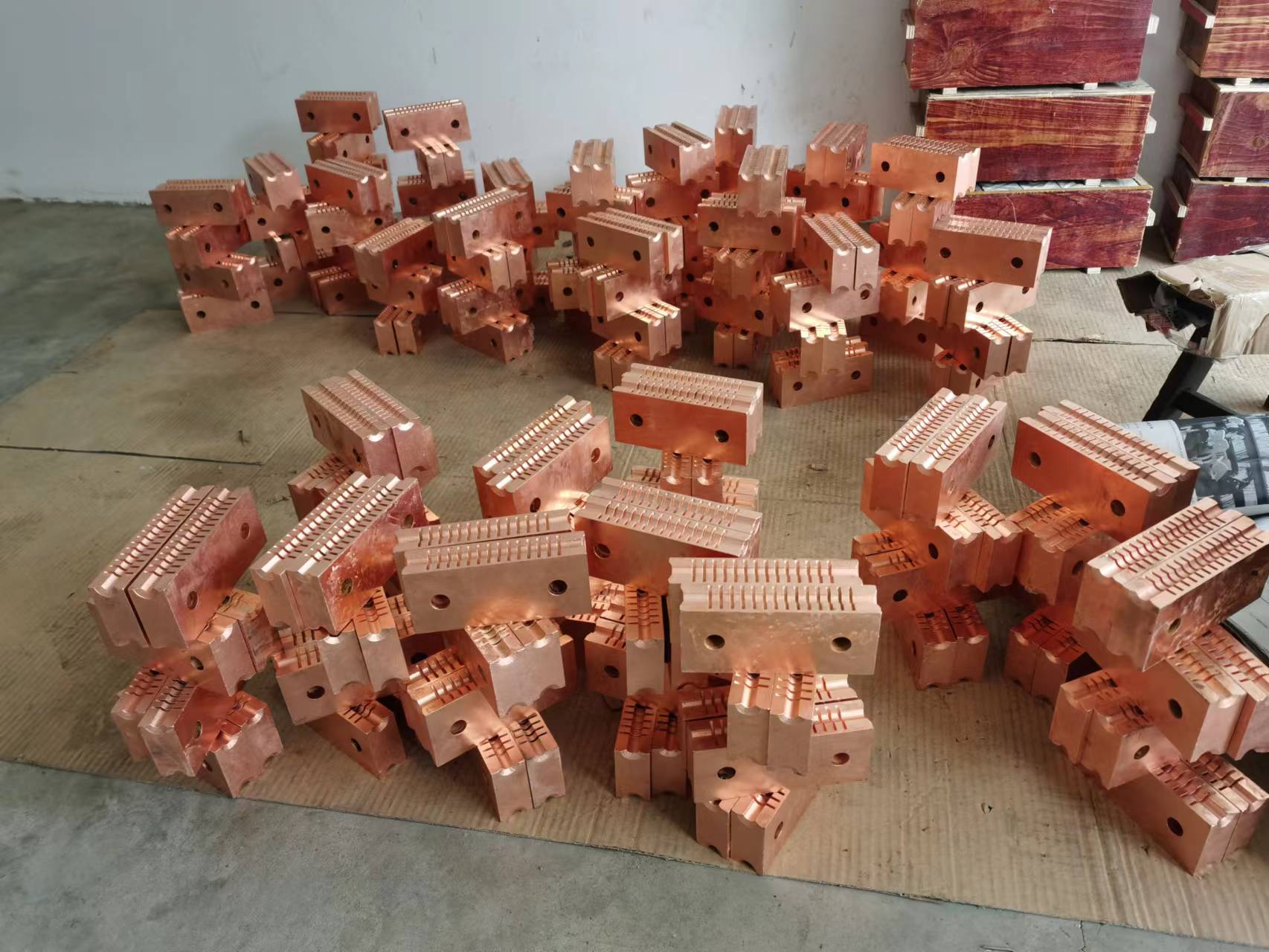

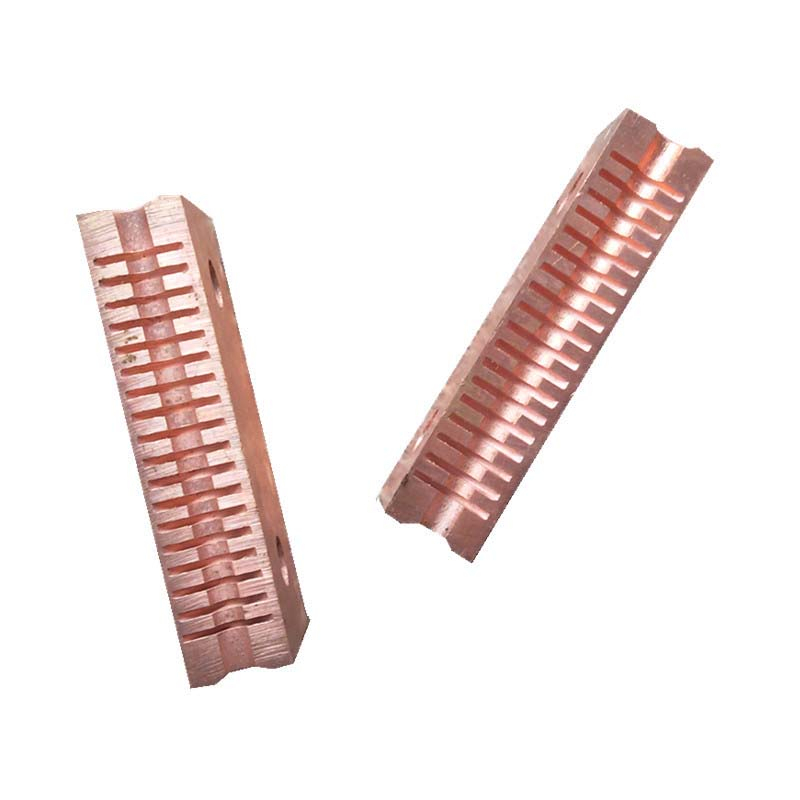

钢筋夹:决定预应力旋切桩张拉成功与否的核心配件

在离心管桩(PHC管桩)制造过程中,预应力钢筋加工是至关重要的环节,而钢筋夹具(钢筋打头机夹具)是核心、最具决定性的专用配件。定刃、动刃、镦模在下料、切断、端部镦粗等方面起辅助作用,而钢筋夹钳则直接主导预应力钢筋镦粗张拉的可靠性,是成品旋压桩结构安全的关键保障。
钢筋夹钳作为预应力钢筋加工的“核心定位夹紧保障”,与镦模、锚楔(张拉中的关键部件)紧密配合,保证高拉PC丝/钢筋在大水力载荷作用下的零滑移。它们的精度、材料性能和适应性直接决定钢筋加工质量,进而影响预应力锚固效果、结构强度和成品旋挖桩合格率。在南京阿拉斯国际贸易有限公司,我们优先考虑钢筋夹具的质量,通过夹紧稳定性、耐磨性和使用寿命来定义其卓越性——所有这些都由优质 H13 工具钢提供支持。

钢筋夹钳的核心地位及主要功能

钢筋夹具是预应力钢筋镦粗工艺专用的定位夹紧配件,专为旋挖桩生产中使用的小直径、高强度预应力钢筋(常用规格:Φ7.1、Φ9.0、Φ10.7、Φ12.6mm)而设计。它们与镦锻模配合工作,并在后续张拉环节与锚楔配合,形成完整的“镦粗-定位-张拉”保护系统。

钢筋夹钳的核心功能

钢筋夹具的性能直接避免了常见的生产问题,例如钢筋滑移、偏心镦粗和表面损坏,这对于确保旋挖桩张拉的成功至关重要:

精确定位:确保镦粗对称

钢筋夹具精确固定钢筋,保证钢筋端部与镦锻模腔同轴度偏差≤0.03mm。这有效地防止了镦锻偏心、扁头、缺料等缺陷,保证了钢筋与镦锻模的对中,为后续张拉过程中锚楔锁紧钢筋而不发生应力断裂奠定了坚实的基础。

高压夹紧:防止打滑

在高镦压力(50~200kN)下,钢筋夹牢固地固定钢筋,无任何轴向移动。这样可以避免镦头长度不足,成型不完全,并保证镦头直径满足设计要求(一般为钢筋直径的1.5~2倍)。稳定、防滑的抓握对于高强度 PC 线材/钢筋(例如 1420MPa 级)至关重要,因为滑动不仅会浪费材料,还会导致张紧过程中的失效,从而破坏锚固楔作为“最后一道防线”的作用。

钢筋保护:保持机械性能

优质钢筋夹具的夹紧面与钢筋表面紧密贴合,避免了高压夹紧造成的表面损伤和加工硬化。这确保了高强度预应力钢筋的机械性能不受影响,使锚楔牢固地锁定在钢筋上,而不会引起应力断裂,从而在旋转或张紧阶段导致钢丝折断。

钢筋夹钳材质选择:H13工具钢(核心优势)

钢筋夹具的恶劣工作条件——持续的高压夹紧、频繁的金属摩擦以及与高强度钢筋的配合——要求材料具有优异的耐磨性、冲击韧性和尺寸稳定性。与传统材料不同,H13 工具钢(真空热处理后)是钢筋夹具的最佳选择,解决了困扰标准夹具的过早磨损、脆性和开裂等常见问题。
我们的钢筋夹符合 ALAS 张拉配件的真空热处理标准,经过精密的真空热处理,确保表面硬度达到 HRC 50-55,而内芯保持延展性,平衡耐磨性和韧性,以承受数千次高冲击工作循环。

H13工具钢的化学成分及其性能影响

H13是一种综合性能优良的热作工具钢,其均衡的化学成分(质量分数)完全适应钢筋夹具的工作要求。其典型组成及相应的性能影响如下:
  • 碳 (C):0.32–0.45% — 提供适中的硬度和优异的韧性,平衡耐磨性和抗冲击性。它确保钢筋夹具能够承受高镦锻压力和频繁的夹紧操作而不会发生脆性断裂,这对于加工高强度 PC 钢筋至关重要。

  • 铬(Cr):4.75–5.50% ——增强淬透性和耐磨性,在表面形成致密的氧化膜,提高耐腐蚀性。防止镦粗过程中夹具与钢筋之间金属摩擦造成的过早磨损,大大延长了钢筋夹具的使用寿命。

  • 钼 (Mo):1.10–1.75% — 细化晶粒结构,提高高温强度和抗回火性,并减少热裂纹。这样可以避免高压夹紧时因热量积累而引起的变形和开裂,保证了钢筋夹具的尺寸稳定性。

  • 钒(V):0.80-1.20% ——进一步细化晶粒,增强硬度和耐磨性,提高尺寸稳定性。它确保即使在数千个工作循环后仍能保持夹紧表面和定位精度,从而确保一致的镦粗质量。

  • 硅 (Si):0.80–1.20% — 提高淬透性和强度,同时增强抗氧化性,防止高温操作过程中夹具的表面损坏。

  • 锰(Mn):0.20-0.50% ——促进细晶组织的形成,提高韧性和延展性,并有助于冶炼过程中的脱氧——确保钢的纯净度,避免钢筋夹中的内部缺陷。

与辅助配件和张紧系统的配合

钢筋夹钳是核心,与辅助配件和锚楔配合,保证预应力钢筋加工和张拉的顺利进行:

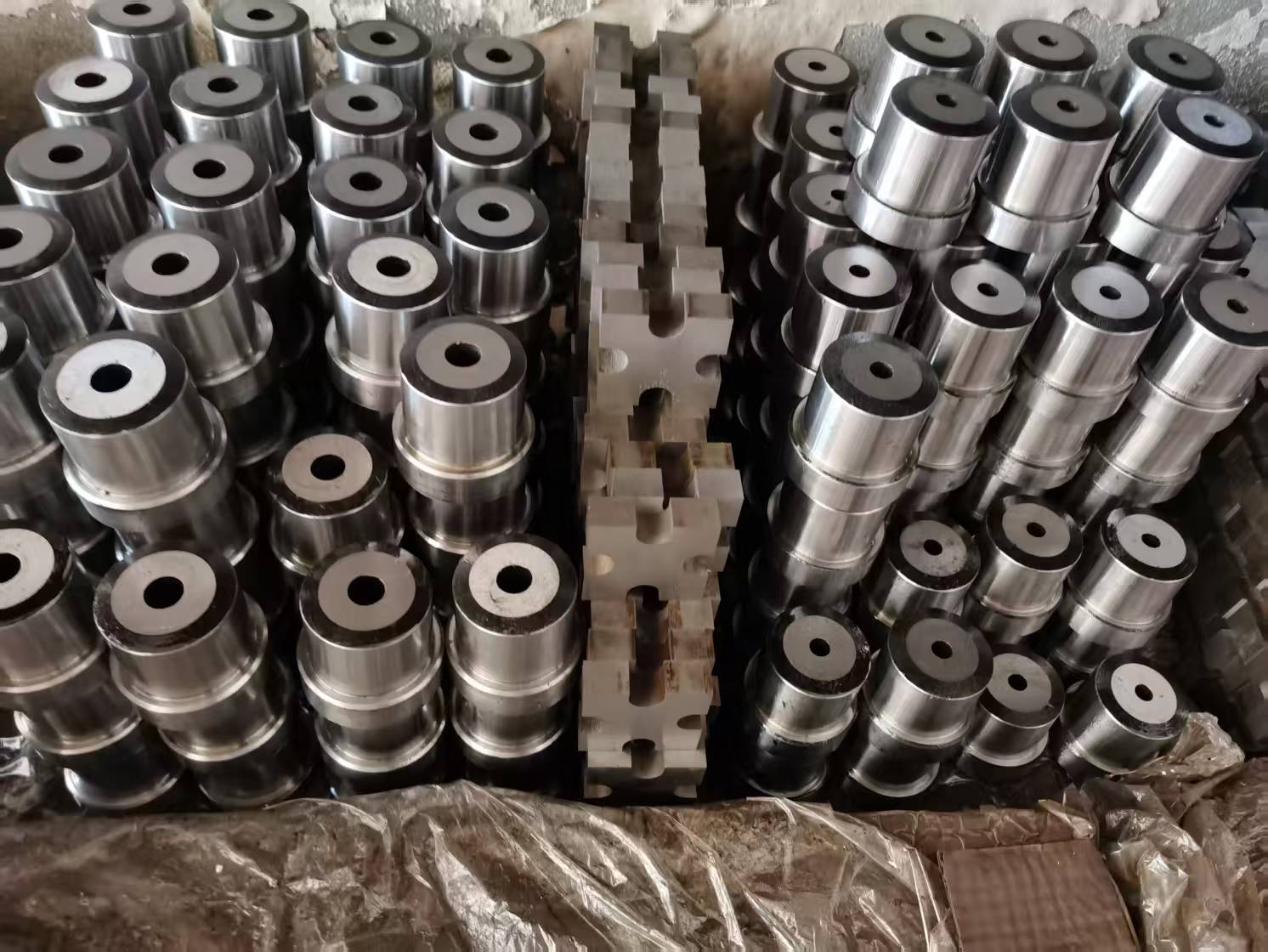

与镦锻模的配合

钢筋夹具和镦锻模是配套的——夹紧和固定钢筋,而镦锻模形成钢筋的常规“镦头”(墩头)。镦头模具的精度与钢筋夹具的定位精度相匹配,确保镦头圆整、饱满,这对于后续锚楔可靠锁定钢筋的张拉过程至关重要。

与固定刀片和活动刀片的配合

固定刀片和活动刀片(由Cr12MoV冷作模具钢制成)负责预应力钢筋的定长冲裁和多余截面切割。他们为镦粗工艺提供高质量、无毛刺、无斜角的钢筋毛坯,确保钢筋夹具能够稳定地定位和夹紧钢筋,而不受切割缺陷的影响。

与锚楔的配合

锚楔是旋挖桩张拉的最后一道防线,其锁紧效果完全取决于钢筋夹钳形成的钢筋头的质量。钢筋夹确保头部对称且完整,允许锚楔(具有 CNC 加工的螺纹轮廓)适当地穿透钢筋表面,将其锁定到位,在张紧过程中不会出现应力断裂。

高品质钢筋夹的核心价值(H13材质)

对于旋挖桩制造商来说,由H13工具钢制成的高品质钢筋夹具不仅仅是消耗品,而是提高生产效率、产品质量和工作场所安全的核心资产:
  • 确保张拉成功:精确的定位和稳定的夹紧为锚楔的有效工作奠定了基础,避免了因偏头或钢筋滑移而导致的张拉失败。

  • 延长使用寿命:H13材料优异的耐磨性和韧性减少了更换频率,降低了生产成本。

  • 保证产品合格:避免偏头、平头、钢筋损伤等缺陷,提高旋压桩成品合格率。

  • 适配高强度钢材:完美匹配1420MPa高强度PC丝/钢筋,保证旋挖桩结构安全。

结论

纺丝桩张拉的成功始于钢筋夹具的精度。钢筋夹钳作为预应力钢筋加工的核心配件,决定了钢筋镦粗的质量,直接影响锚楔的性能和成品旋压桩的整体结构安全。通过选择由 H13 工具钢制成的 ALAS 钢筋夹钳(具有先进的定位性能、卓越的材料性能以及与辅助配件和张紧系统的完美配合),您将获得更安全的工作空间、更一致的生产输出和更可靠的旋切桩产品。

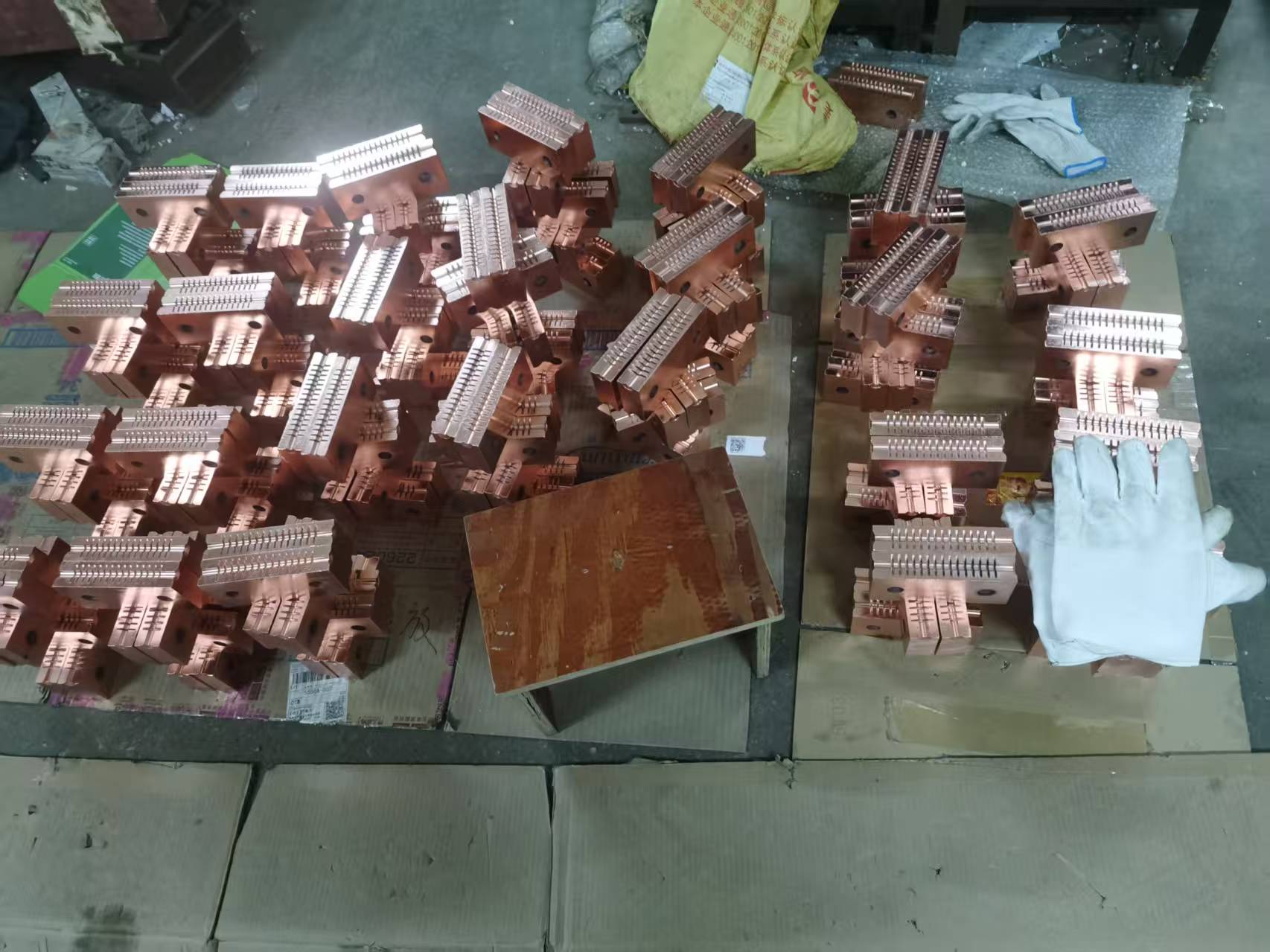

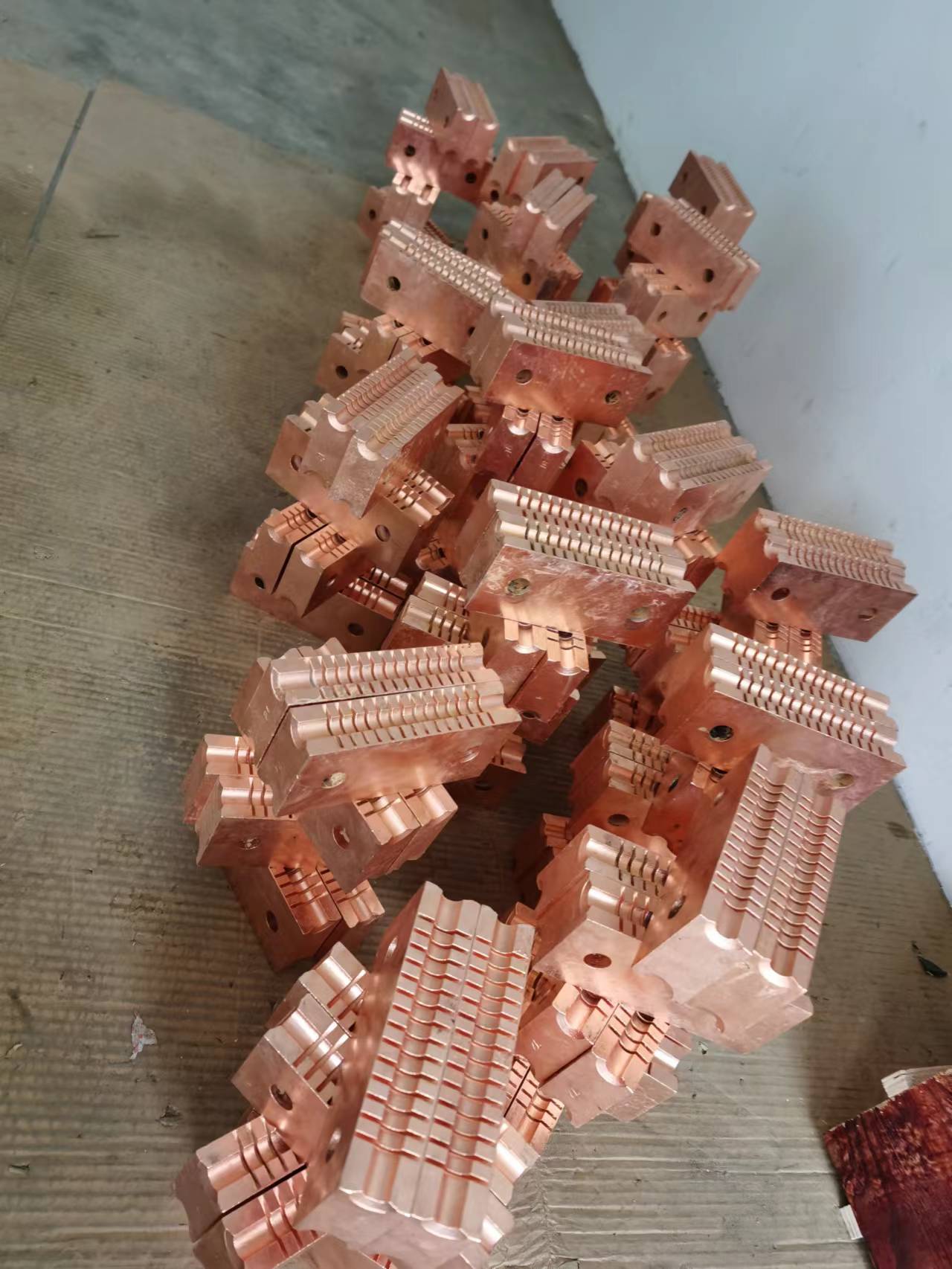

pc-bar-grips-clamping-jaws-for-heading-machine-warehouse-photos-07
