组合炼铁冲头、模具和刀片的优化配置方案

要点

• 工艺和几何基准边缘设计：标准冲头采用3°微斜角结构，适用于一般钢材加工； 5°~8°单斜边专用于高强度钢，减少冲切冲击力。

• 参考工具尺寸：采用校准后的22mm 重型冲床尺寸 （直径，匹配M20螺栓孔）进行重型参数对标，可根据需要调整至实际生产尺寸，包括M12、M16、M24规格。

• 材料分级单侧间隙：冲切和剪切间隙按照材料抗拉强度严格分级，以基于 标准化工程基准消除毛刺和刀具崩刃：Q235 低碳钢：板材厚度的 5%–7%

• Q355/Q420常规高强度钢：板厚的8%~10%

• HSS/AHSS 高强度钢（800–1200 MPa，重型冷成型）：板材厚度的 10%–15%

• 刀具材料及行业标准：所有工具钢选材均符合统一的ASTM和Daido工业标准，采用交叉标准的高韧性材料，解决高循环高强度钢材加工中的微崩角和过早磨损问题。

• 牌号分类及应用：划分多个专业工具钢牌号，场景匹配：DC53高性能冷作钢，作为传统Cr12MoV、D2的升级替代品； AISI D2、A2和M2涵盖了从中等负载到重冲击精密加工的全范围工况。

• 应用优势：标准化分级模具配置，加工阻力降低30%，稳定工件表面质量，模具整体使用寿命提高35%以上。有效降低设备意外停机和更换成本，支持稳定且经济高效的大规模生产。

• 适用场景：兼容碳钢、不锈钢及所有常见结构型材，广泛应用于工业厂房框架、桥梁承重构件、光伏支架钢结构项目。

介绍

组合冲剪机是钢结构制造行业的核心通用设备。广泛应用于建筑钢结构、桥梁工程、工业厂房框架、机电支撑部件、光伏钢支架生产等领域。该设备集冲孔、多型材剪切、切槽、倒角功能于一体，满足钢结构构件加工的多样化成型需求，已成为各种规模钢结构加工企业的必备设备。

模具作为机器最关键的易耗部件，直接决定成品工件的尺寸精度、表面质量和作业效率。模具选择不当、间隙设置不合理、刀具材料不匹配，经常会造成毛刺缺陷、尺寸误差、边缘过早崩刃和异常磨损，导致生产频繁停工，制造成本增加。基于主流机型（包括Q35Y-16、Q35Y-20、Q35Y-25系列组合冲剪机）的长期现场运行数据，总结出一整套标准化、场景化的模具配置方案，为钢结构高精度、高效率批量生产提供实用的技术指导。

注：虽然标准液压铁工完全有能力加工Q235B和Q355B结构钢，但剪切高强度钢（AHSS>800MPa）需要严格计算冲孔吨位，以防止设备超载和结构变形。

1. 核心工作流程及台站适配要求

常规钢结构构件的成型工艺主要由四道核心工序组成，分别对应冲剪组合机的五个标准功能工位。每个程序都呈现出独特的加工特性和定制模具适应要求：

• 剪板机：用于Q235、Q355钢板的下料和定长剪切。这一基础预处理程序要求刀片具有高平整度和精确的间隙控制，以避免板材变形和截面缺陷。

• 型材剪切：适用于角钢、槽钢、工字钢、圆钢、方钢的定长剪切和端部修边。需要特殊的异形模具来防止剪切过程中截面变形和不规则缺口。

• 冲孔加工：负责钢构件上螺栓连接孔、安装孔、调整孔的加工，是结构装配质量中频率最高、精度最高的工序。

• 开槽&内凹加工：用于异型钢构件的开槽、开槽、倒角、修边等精密二次加工。

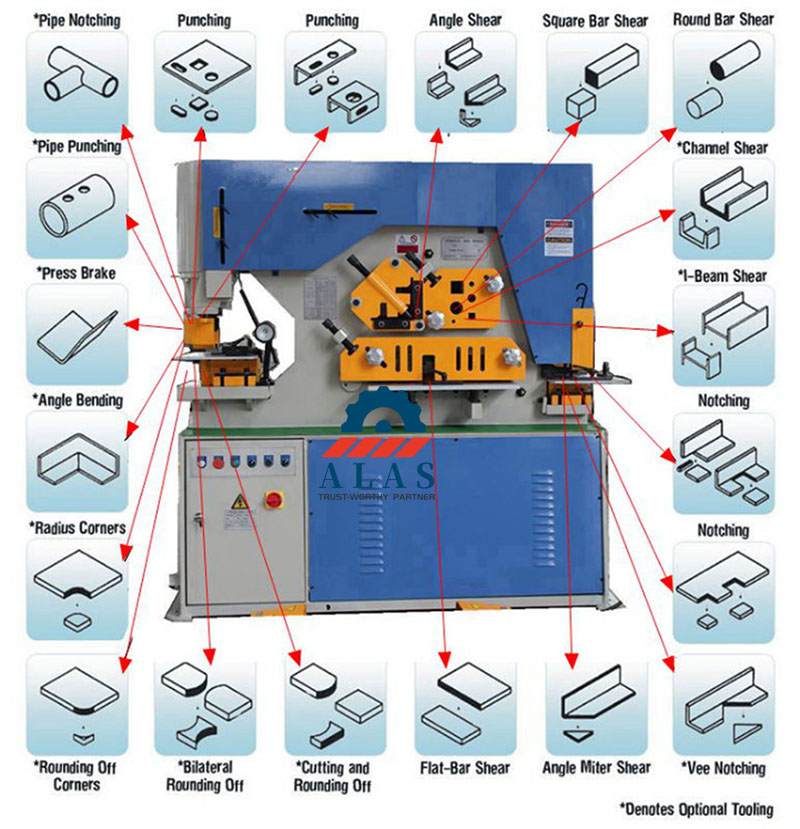

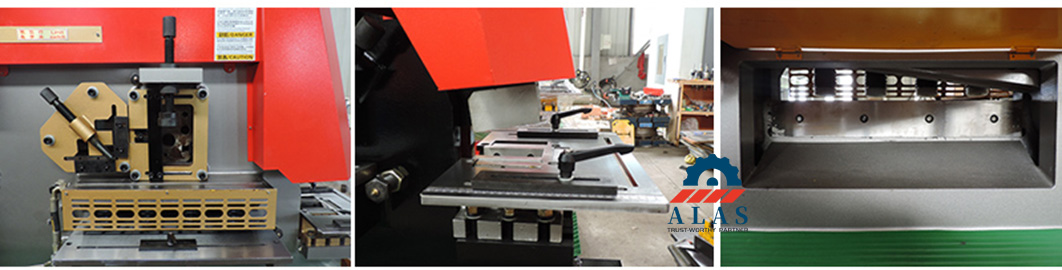

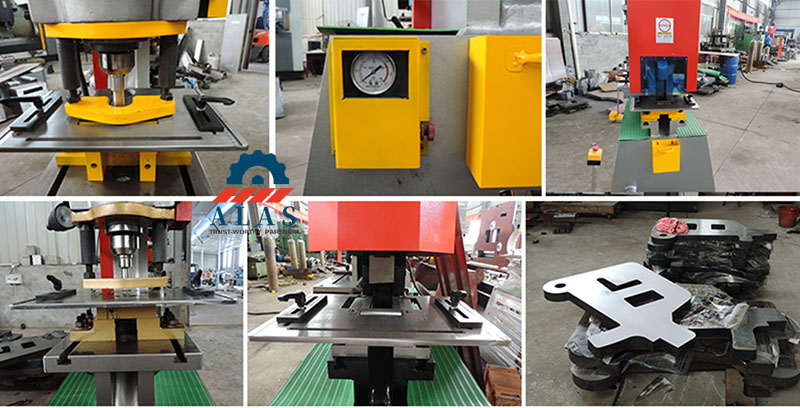

标准组合冲剪机配备五个集成功能站：

• 冲孔站

• 角钢、槽钢剪切站

• 厚板剪切站

• 圆钢、方钢切割站

• 开槽站

各工位合理、标准化的模具匹配是稳定、高效生产的根本保证。

2. 基于材料的标准模具配置系统

结合长期现场测试数据和实际生产经验，本章建立了涵盖跨标准工具钢选择、刃口结构优化、精密间隙标定和场景化参数匹配的材料分级标准化模具配置体系。该系统方案取代了传统的经验匹配方法，解决了模具参数不匹配导致的刀具崩刃、快速磨损和工件平整度差的问题。

表 2.1：基于材料的综合模具和刀片配置

2.1 高频加工冲孔站配置

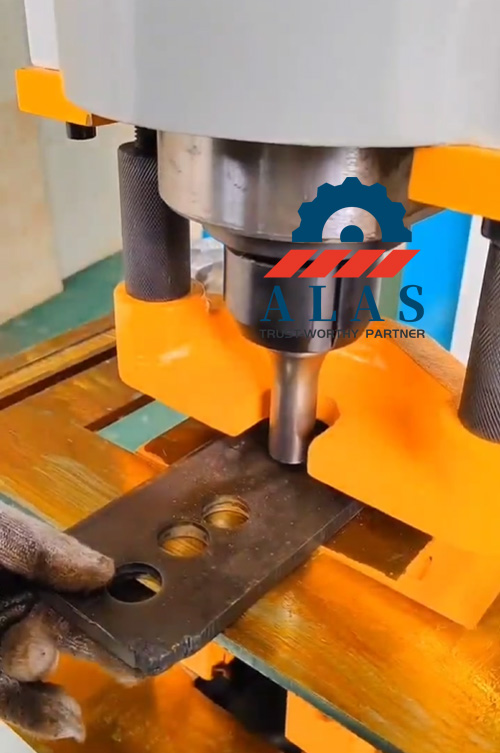

冲压是钢结构制造中重复性最高、最关键的工序。连接孔的尺寸精度直接影响成品部件的装配精度。相应的 根据孔类型和生产批量规模选择 冲床和模具，以达到最佳的加工性能，涵盖 圆形冲床和模具、椭圆 形冲床和模具 等主流工具配置 ，满足多样化的孔加工需求。

表 2.2：冲孔站组件和材料标准

2.2 型材剪切专用模具配置

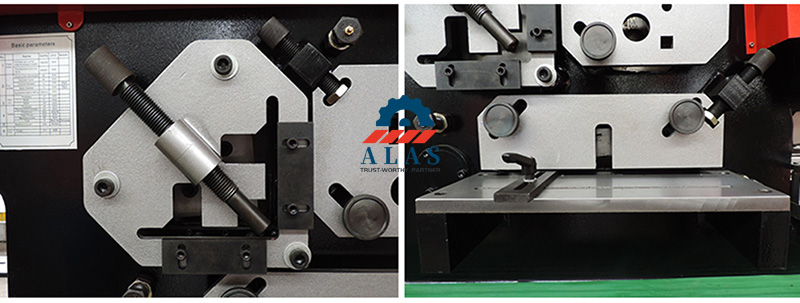

常见的型材具有不对称的横截面和不均匀的壁厚。通用刀片无法保证加工质量；因此，必须采用 型材专用成型模具 和 以 角钢、槽钢剪切刀片为代表的专业 铁工剪切刀片/替换刀片， 以避免重载型材剪切时出现断面变形、端面变形和尺寸公差误差。

表 2.3：型材剪切模具和技术矩阵

2.3 剪板机刀片配置及间隙标准

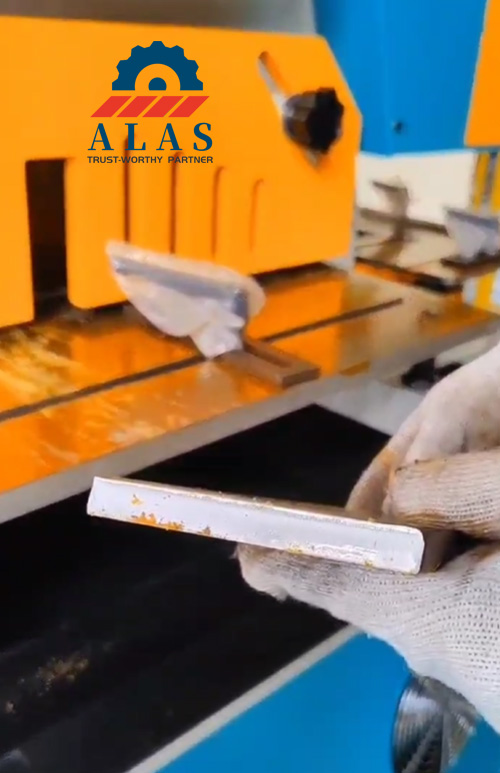

剪板工位采用长条形高精度剪切刀片。刀片材料选择和间隙校准直接决定切割板材的平整度和断面质量。

• 刀片材质选择：常规Q235薄、中板均采用9CrSi（国标）钢，性价比高。不锈钢板、12毫米以上厚板、Q355高强度钢板均采用Cr12MoV（国标）高耐磨钢和DC53高性能冷作钢，可承受重加工载荷和高周摩擦。 6CrW2Si由于红硬性和热软化性能较差，仅适用于间歇低速加工场景，不适合连续高频干切削。



• 间隙标定标准：结构钢板单边间隙采用细化的材质分级标准，统一范围为板厚的5%~15%。所有常见钢材类型的固定分级间隙系数均经过明确定义，以消除参数模糊性：Q235 低碳钢为 5%–7% (k=0.05–0.07)，Q355/Q420 常规高强度钢为 8%–10% (k=0.08–0.10)，不锈钢为 8%-10%，重型为 10%–15% HSS/AHSS（800–1200 MPa 及以上）冷成型。

2.4 开槽和顶盖调整标准

开槽工位采用三片式上下刀片组合结构，主要用于钢构件的精密二次加工（如缺口成型、开槽、修角、开孔精加工）。

• 结构特点：配套的上下刀片左右两侧独立可调，可针对不同板材厚度和加工工艺进行自适应调节。

• 调试要求：正式加工前必须统一校准双边刀片间隙。一致的间隙，有效避免边角毛刺、崩边、尺寸偏差，保证异形件精加工的高精度。

3. 可选配辅助配件，扩展处理能力

为了满足特殊工艺要求和高精度定制生产需求， 可以配置一系列 可选的辅助配件来扩展功能，提高精度，减少人工工作量，包括专业的 管材开槽工装 和 用于异形部件精加工的专用 V型开槽刀片。

• 大直径冲孔配件：解决了标准冲头的尺寸限制，适用于重型钢构件上的大直径连接和安装孔。

• 板材折弯配件：可直接在冲孔站上进行小规模板材折弯，减少额外的设备投资。

• 型材专用冲孔配件：支持在槽钢、工字钢腹板/翼缘上直接冲孔，无需二次定位。

• 百叶窗配件：可一次性一体成型定制钢结构的通风百叶窗。

• 管材倒角配件：适用于圆、方钢管的精密倒角，保证管桁架装配的配合精度。

• 精密剪切后挡料装置：实现自动定长定位，消除人工误差，剪切精度提高至±0.1毫米，综合效率提高20%以上。

4. 优化策略及现场验证案例

4.1 场景优化原则

• 按生产批次优化：对于连续批量生产，必须配备备用核心模具。配备快换模块化模具系统，避免因模具损坏造成的停机，缩短更换时间。对于小批量订单，通用模具和定制配件的混合配置可以平衡灵活性和成本。

按工件材料优化：普通9CrSi和6CrW2Si刀片不适用于高硬度不锈钢和高强度钢。必须使用具有斜边结构和自适应间隙设置 的 DC53 高性能冷作钢 和 AISI M2 高性能工具钢来抑制刀具崩刃和过早磨损，为 重型参数校准 和高周期冷成型任务提供可靠的性能。

• 备件管理优化：建立易损核心件（冲头、刀片）标准化库存体系。根据每日生产量储备备件，保证生产不间断。

4.2 现场对比测试与验证

试验条件：Q35Y-20组合冲剪机；工件：10毫米厚Q355B高强度钢板；工艺：M20标准螺栓孔冲孔。

• 传统配置试验：采用Cr12MoV平边冲头，单边间隙为5%板厚。 1200次循环后，出现明显的边缘卷边和微崩边；毛刺超过合格标准，要求立即停机。

• 优化配置试验：采用M2高速钢6°斜边冲头，板厚单边间隙9%。在相同条件下，该刀具完成了 4,500 个连续循环，刃口磨损仅为 0.08 毫米。孔径公差稳定控制在±0.05mm以内，毛刺为零。模具使用寿命提高275%。

5. 现场加工实用常见问题解答

Q1：高强度钢冲孔的最佳模具间隙是多少？

答：对于常规薄中Q355/Q420高强度钢板（板厚<12mm），建议单面冲孔间隙为板厚的8%~10%（k=0.08~0.10）。对于重厚碳钢和高强度钢板（≥12mm），间隙应调整为12%-15%，以抵消高剪切阻力，防止刀具热软化和刃口崩刃。对于抗拉强度为800~1200 MPa或以上的高速钢和先进高速钢，间隙设置为10%~15%。对于标准Q235B低碳钢，配合间隙系数固定为k=0.05-0.07。所有结构钢冲孔场景的实际计算公式为：C=h×k（其中C = 单侧间隙，h = 板厚度，k = 材料特定间隙系数）。匹配5°~8°斜边冲头，有效降低高强钢加工中的冲裁冲击力和刀具损耗。

Q2：大批量钢结构冲孔最适合的模具材料是什么？

答：材料的选择取决于工件的硬度和产量。 Cr12MoV（GB）非常适合批量生产普通Q235碳钢。 DC53（大同高韧性冷作钢，D2/Cr12MoV的升级替代品）和AISI M2高速钢是高强度钢和不锈钢高精度批量加工的首选。 6CrW2Si (GB) 为中小批量通用加工提供了卓越的性价比。

Q3：如何解决冲剪模具过早崩刃和磨损？

答：核心措施总结为三点：一是选择与工件硬度相匹配的专用模具材料（如高强度钢DC53/M2）。其次，严格根据板材厚度和材料牌号校准模具间隙。三是高强钢、厚板加工采用斜刃刀具设计，并定期进行刀具抛光。

结论

科学、标准化的模具配置是组合铁工机钢结构加工实现高质量、高效率、低成本生产的核心途径。摒弃传统的经验匹配方法，根据工件材料、板厚、生产规模，有针对性地选择铁工机模具、刃口结构、精确的模具间隙计算参数，可以有效提高零件加工精度，避免刀具损坏和工件缺陷。结合模块化的快换刀具系统和标准化的备件管理，可以最大限度地发挥组合冲剪机的全部潜力，满足现代高标准钢结构加工工程要求。
