电话：
86-15852949220
Nanjing Alas International Co。，Ltd
浏览数量： 8 作者： 本站编辑 发布时间： 2022-04-01 来源： 本站
选择合适的刀片材料取决于三个关键因素： 基材类型、板材厚度 和 产量。
性能：具有高淬透性和回火稳定性，典型工作硬度为 57–60 HRC.
最佳应用：非常适合切割普通低碳钢（例如 Q235）、薄金属板或有色金属（铝、铜）。
局限性：非常脆。如果用于不锈钢、高强度合金或大规格板材，则容易碎裂或过早破裂。提供适中的使用寿命。
技术说明：Cr12MoV（中国GB）、SKD11（日本JIS）和D2（美国ASTM）属于同一冶金等级的冷作工具钢。它们具有几乎相同的合金成分和操作特性。
核心性能：淬火后达到 58–62 HRC。具有卓越的耐磨性、深度淬透性以及热处理过程中最小的尺寸变形。与标准碳钢相比，钼和钒的添加显着增强了晶粒结构，提高了韧性和抗崩刃性。
最佳应用：专为大容量、高负载剪切生产线而设计。非常适合碳钢 (≤12mm)、不锈钢 (≤4mm) 和镀锌板 (≤20mm)。
核心性能：保持 50–55 HRC 的工作硬度。专为实现最大冲击韧性和抗热疲劳性而设计。它可以吸收巨大的冲击载荷，而不会出现结构故障或灾难性损坏。
最佳应用：重型闸式剪板机。针对厚钢板（≥20mm）、热轧板、废金属回收或间歇性重载剪切进行了优化，其中抗冲击性优先于极端耐磨性。
核心性能：达到 89-93 HRA 的极限硬度等级。与 D2/SKD11 工具钢相比，耐磨性可将使用寿命延长 10 倍以上。
最佳应用：高速、连续批量生产精密薄不锈钢带、彩涂箔和高磨蚀性薄规格复合材料。
缺点：缺乏冲击韧性。在冲击载荷下极易发生脆性断裂。严禁使用大规格、凹凸不平或高硬度厚板。
低碳钢/铝板：→ Cr12MoV/SKD11/D2 （提供最佳性价比）。
薄规格不锈钢/高强度钢：→ Cr12MoV / SKD11 / D2 （优先考虑对磨料合金的耐磨性）。
厚板/热轧板/废料：→ H13 / LD （优先考虑结构完整性和高抗震性）。
精密箔片/超薄带材： → 高速钢 (M2)/碳化钨 （确保最大边缘保持力）。
中低批量/间歇剪切：→ 9CrSi 或 Cr12MoV （最大限度地减少初始工具投资）。
大批量/连续自动化生产：→ D2 (SKD11) 或高速钢 （减少更换刀片时的机器停机时间）。
轻型/液压剪：→ 9CrSi 或 Cr12MoV
中型/数控闸式剪板机： → Cr12MoV / SKD11 / D2
重型/结构钢剪：→ H13 或 LD
精密气动/纵剪线： → 高速钢 (M2/T1) 或硬质合金
优化热处理：执行严格的彻底真空淬火与低温回火相结合的协议。这保证了均匀的体积硬度并消除了加速磨损的局部软点。
精密边缘精加工：对切削刃进行精细研磨和研磨。镜面般的表面光洁度显着减少了操作过程中的摩擦和材料拾取（磨损）。
精确的刀片间隙：校准刀片间隙以匹配工件。最佳间隙应严格控制 在材料厚度的 5% 到 10%之间。间隙过大会产生严重的毛刺和边缘变形，而间隙不足会导致高摩擦，加速刀片磨损。
| 刀片材料 | 材料类别 | 核心工程特性 | 主要目标工件 |
|---|---|---|---|
| 9crsi | 低合金工具钢 | 硬度高、经济、热处理稳定。 | 薄冷轧板、镀锌板、紫铜、黄铜、非金属基材（塑料、橡胶）。 |
| 6CrW2Si | 钨合金工具钢 | 红硬性优异，耐磨性适中，减震性高。 | 中型热剪切应用、轻型不锈钢、中强度结构钢。 |
| Cr12MoV / SKD11 | 高碳、高铬工具钢 | 杰出的耐磨性、深淬性、均衡的韧性。 | 中规格不锈钢、硅钢片、高强度结构碳钢（Q235/Q355）、铝。 |
| D2/Cr12Mo1V1 | 高碳、高铬工具钢 | 冷作耐磨行业标准；高抗崩刃性。 | 大批量生产不锈钢、硅钢、低合金结构钢、有色合金、高密度纤维板。 |
| H13（4Cr5MoSiV1） | 热作模具钢 | 卓越的高温强度、耐极端冲击性和耐热疲劳性。 | 热轧厚板、结构钢型材、重型废金属回收、热轧带钢剪切。 |
| LD（7Cr7Mo2V2Si） | 先进冷作钢 | 超高强度与卓越的韧性和卓越的抗崩刃性相结合。 | 在重型数控液压闸刀机械上加工的大规格高强度板材、难剪切合金钢。 |
| 中国 (GB) | 美国 (ASTM/AISI) | 日本 (JIS) | 德国 (DIN) | 德国 (W-Nr.) | 法国 (NF) | 俄罗斯 (GOST) | 英国 (BS) |
|---|---|---|---|---|---|---|---|
| 9crsi | L3 | — | 90CrSi5 | 1.2108 | — | 9KhS (9ХС) | — |
| 6CrW2Si | S1 | — | 60WCrV7 | 1.2550 | 55WC20 | 6KhV2S (6ХВ2С) | — |
| Cr12MoV | SKD11 | X165CrMoV12 | 1.2601 | — | Kh12M (Х12М) | — | |
| Cr12Mo1V1 | D2 | X153CrMoV12 | 1.2379 | X160CrMoV12 | Kh12M1F1 | BD2 | |
| 4Cr5MoSiV1 | H13 | SKD61 | X40CrMoV5-1 | 1.2344 | X40CrMoV5 | 4Kh5MF1S | BH13 |
| LD | — | — | — | — | — | — | — |
| W18Cr4V | T1 | SKH2 | S18-0-1 | 1.3355 | HS18-0-1 | R18 (Р18) | BT1 |
| W6Mo5Cr4V2 | M2 | SKH9 | S6-5-2 | 1.3343 | HS6-5-2 | R6M5 (Р6М5) | BM2 |
微崩裂：由于间隙不当或脆性过大造成。 措施：将间隙设置为材料厚度的 8%–10%；考虑改用韧性更高的 D2/SKD11 或 LD 钢。
快速钝化：表示硬度低或热摩擦。 措施：通过真空热处理确保60+ HRC并使用适当的润滑剂。
热裂纹（剥落） ：由热轧板剪切疲劳引起。 措施：升级为 H13 热作模具钢，以增强耐热性。
何时重新研磨：当刀刃半径超过 0.3-0.5 毫米时立即磨刀。使用钝刃进行操作会增加切削力，导致机架损坏。
磨削最佳实践：使用连续洪水冷却来防止局部过热，局部过热可能导致刀具破裂并造成永久性损坏。
经过认证的质量保证：我们保证 D2/1.2379、SKD11 和 H13 钢的材料完整性。所有发货均包含通过 OES 光谱验证的 EN 10204 3.1 材料测试报告 (MTR)。
定制工程和定制 OEM ：我们的工程师根据您特定的拉伸强度 (UTS) 和厚度要求定制刀片几何形状、材料和热处理，确保每次切割的总成本最低。
在 ALAS Machinery ，我们根据您的具体机械规格和生产挑战制造定制剪切刀片和替换刀具。无论您需要标准替换件还是用于专有合金切割的高度专业化刀片，我们都能提供精确的工程设计。
天田
小松
辛辛那提
左心室厚度
雅克出版社
太平洋

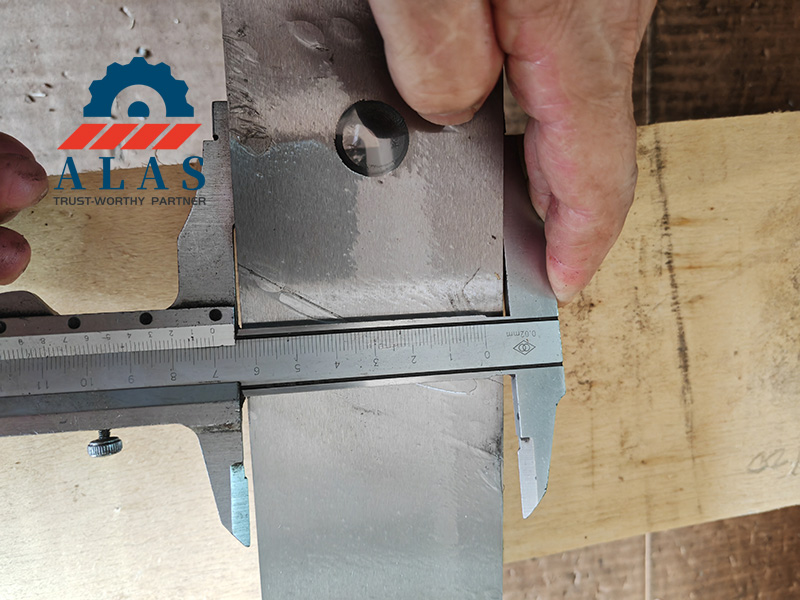

尺寸：长×宽×厚（毫米或英寸）

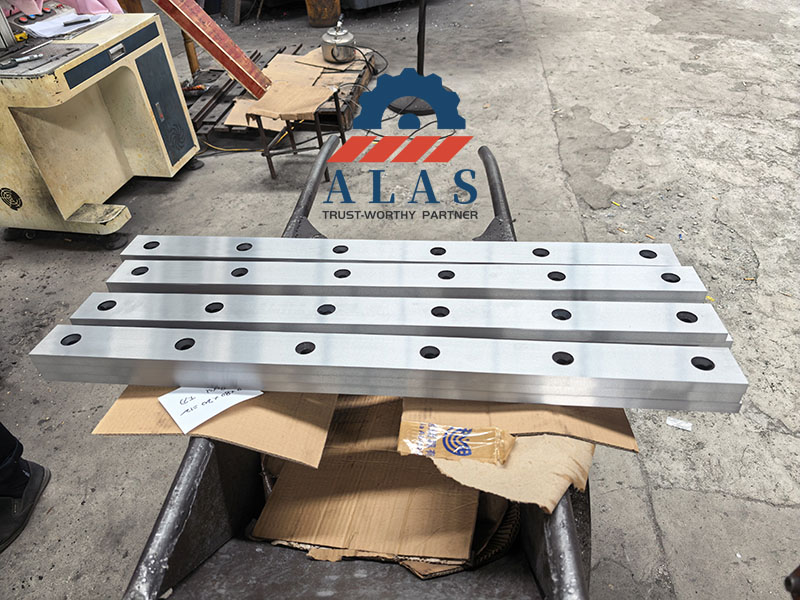

螺栓孔布局：孔数、孔中心距和孔类型（埋头孔/螺纹/直孔）
切削刃配置：4 刃刀片（可逆）、2 刃刀片或单斜角刀
目标基材：您需要切割的确切钣金类型和最大厚度
机器型号：您当前的剪切机品牌和型号
电子邮件：mt@alasmachinery.com
WhatsApp / 电话： +86-15852949220
9CrSi 仍然是低负载、薄规格钣金车间剪切的首选经济钢合金。
D2 / SKD11 / Cr12MoV 代表了不锈钢和硅片等研磨材料高性能加工的全球行业标准。
H13 是高冲击、高厚度板材和恶劣的热轧金属加工环境的工程选择。
