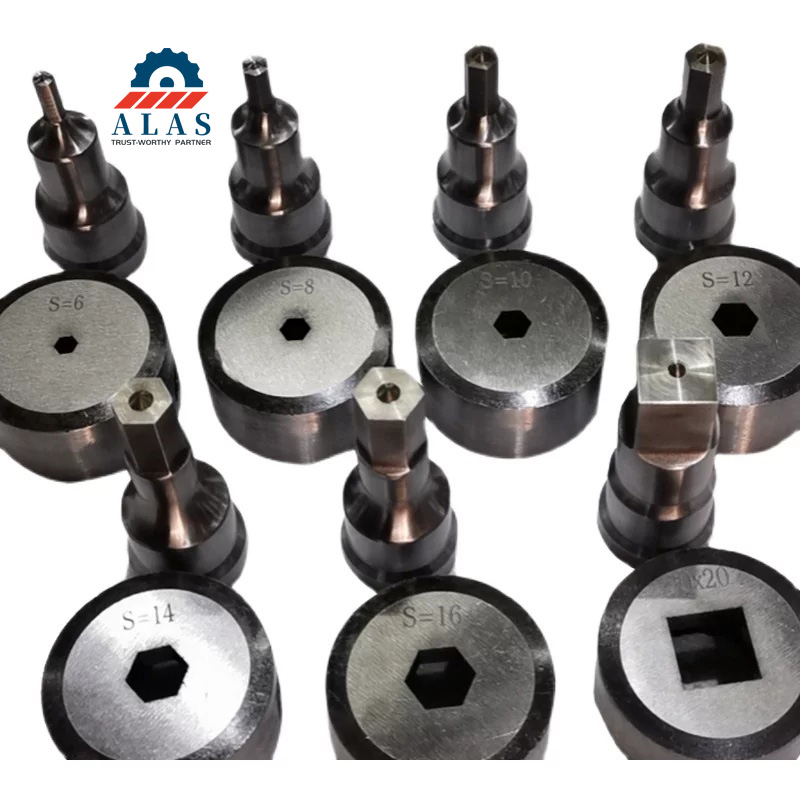

六角形、方形和开槽铁工冲模组

产品概述

标准圆形和椭圆形冲头通常无法满足当今复杂的结构和建筑金属制造要求。我们的特种异形冲孔工具为六边形、三角形、开槽、凹坑和非标准复合材料孔的冲孔提供可靠、高精度的解决方案。这些冲头设计为直接替代原始模具，适合大多数主流液压熨烫工和自动冲压系统。凭借 15 年以上的专业模具制造经验，ALAS Industrial 解决了常见的行业痛点，包括缺角、崩边和模具过早破裂。每个单元都是为了在连续重载生产下保持稳定的尺寸一致性和更长的使用寿命而设计的。

核心卖点

• 定制的微半径应力消除角设计可减少集中液压，在大吨位操作下将工具寿命延长高达 45%

• CNC 线切割 EDM 精度确保一致的公差低至 ±0.005mm，提供干净、无毛刺的几何孔

• 全面的 OEM 和定制支持，完全兼容所有主要欧洲和美国钢铁工人品牌

核心技术规格

我们制造各种几何形状的重型冲头和模具，包括 六边形、方形、开槽、三角形和定制复合型材

是什么让我们的定制几何形状冲头脱颖而出？

1. 微半径应力消除角可防止碎裂和断裂

标准角冲头上的尖角零度角在冲压过程中集中了巨大的液压，这通常会导致边缘崩刃、裂纹和刀具突然断裂。我们在所有内部尖角处添加了精确的微半径过渡，以均匀分散瞬时冲击力。这种实用的结构升级消除了几何冲头最常见的故障模式，并在连续大吨位生产下将工具使用寿命延长高达 45%。我们还提供完美匹配的几何模具，具有优化的间隙和精确的角度清洁，以消除工件毛刺、卡住和冲压变形。

2.真空热处理+深冷稳定确保长期稳定性

我们所有的工具钢毛坯都经过多级真空淬火和零下深冷处理，而不是传统的大气回火。该过程将残余奥氏体完全转化为稳定的马氏体并消除材料内应力。即使在长期摩擦和工作温度升高的情况下，最终的冲头也能保持一致的硬度和零尺寸偏移。这样可以避免结构疲劳造成的刀具松动、位置偏差和孔尺寸不准确。

3、场景分级材质匹配，提升整体性价比

不同的几何冲孔场景需要完全不同的材料特性。我们避免通用的一刀切的钢铁解决方案。 DC53 为厚板和高冲击冲孔提供出色的韧性和抗冲击性能。 M2/SKH51高速钢在连续高频冲压下保持稳定的硬度。 D2/SKD-11为高精度、中等负载薄板加工提供卓越的耐磨性。有针对性的选材，与普通通用冲头相比，整体刀具损耗率降低了30%。

4、数控线切割放电加工保证批次一致性

所有几何型材，包括六边形、三角形和特殊不规则形状，均由高精度数控线切割放电加工精加工而成。这种加工方法完全避免了传统磨削和切割造成的尺寸误差和边缘不平整。标准公差达到±0.01mm，可选配超精密公差可达±0.005mm。每批冲头都保持相同的轮廓精度和装配兼容性，适合批量生产。

哪些材料和工艺可确保定制模具和冲头套件的质量？

专业级工具钢材料选择

我们严格挑选符合ASTM A681标准的工业级工具钢，并将每种材料与其实际工作场景相匹配。 DC53冷作钢以其出色的冲击韧性和抗崩刃能力而脱颖而出，使其成为厚钢板冲压和高冲击结构加工的理想选择。 M2/SKH51高速钢具有优异的红硬性和耐磨性，非常适合不间断的自动化冲压生产线。 D2/SKD-11工具钢具有稳定的尺寸精度和长期的耐磨性，非常适合高精度、中等载荷的薄板和中板制造。所有原材料在生产前均经过全面的光谱成分测试。

标准化 5 步制造和质量控制流程

我们完整的生产流程保证了从原材料到成品的稳定质量。首先，来料检验验证钢材成分、硬度和表面状况，剔除不合格的毛坯。其次，精密数控粗加工形成具有合理精加工余量的基本几何轮廓。第三，型芯真空热处理和深度冷稳定消除内应力，稳定材料结构。第四，数控线切割放电加工精加工形成精确的几何轮廓和消除应力的拐角半径。第五，精磨和可选的镜面抛光标准化表面粗糙度，然后进行最终尺寸校准和质量检查。

我们的防旋转打孔器用在哪里？

1. 钢结构制造

适用设备：液压铁工、数控钢板冲压线

核心用例：六角冲头为高强度结构螺栓和机械锁定组件创建防旋转切口

性能要求：冲击韧性强，在反复大吨位冲压下不易出现角裂

2、建筑金属装饰

适用设备：建筑板材冲压机、装饰网成型设备

核心用例：三角形、菱形和异形冲头生产通风屏、建筑立面格栅和幕墙空心板

性能要求：切割面光滑、孔距均匀、视觉效果一致

3、工业防滑格栅制造

适用设备：钢甲板冲压机、走道格栅生产线

核心用例：开槽冲床和凹坑冲床加工工业楼梯踏板、安全走道和防滑钢板

性能要求：优异的抗剪性能，结构稳定，防止金属边缘翘起和长期磨损

4. 汽车及机械格栅加工

适用设备：汽车零部件冲压机、精密金属成型机

核心用例：汽车散热格栅定制几何孔和机械连接定位

性能要求：超精密公差、可靠的批量一致性，实现标准化组件装配

交叉销售建议：定制冲头紧定套和对准联轴器，以实现全面的机器兼容性

我们如何确保定制几何形状冲头质量的一致性？

我们实施全链条质量控制体系，涵盖原材料检验、过程监控、成品测试和装运前验证，以确保批量订单和定制项目的稳定质量。

1. 原材料进货检验

每批工具钢均通过光谱分析仪和洛氏硬度计进行测试。我们严格验证化学成分、硬度均匀性和表面质量，从源头上消除缺陷材料。

2. 实时过程监控

我们的技术团队在整个生产过程中监控热处理温度、保温时间和深冷稳定参数。精加工过程中定期对尺寸精度和表面光洁度进行采样，以便及时调整加工参数。

3. 100%成品检验

使用高精度测量工具检查每个成品冲头的尺寸公差、表面粗糙度和轮廓均匀性。我们还进行模拟冲压试验，验证实际工况下的耐磨性和结构稳定性。

4. 标准化包装和运输检查

所有冲头均采用专业防锈防震包装。交货前，我们检查包装完整性和产品外观，以避免运输损坏。

您可以根据我们的规格定制几何形状冲头吗？

是的。 ALAS Industrial 提供全周期 OEM 和 ODM 定制服务，根据您独特的设备和生产要求定制几何冲头。我们支持型材、尺寸、精度、表面处理和结构配件的个性化调整。

可定制范围

• 型材定制：根据 CAD/STEP 图纸定制标准几何形状和非标准复合型材

• 尺寸定制：全尺寸范围从6mm到120mm，可定制长度和孔径比

• 性能定制：硬度等级可调，超精密公差低至±0.005mm

• 表面处理：PVD CrN/TiAlN耐磨涂层及防锈处理

• 结构定制：为过时或特殊机器型号定制适配器盖和定位接头

采购和交货时间信息

• 最小起订量：库存标准样品 1 件；定制工具的灵活可协商最小起订量

• 交货时间：库存产品3个工作日；图纸确认后，标准定制冲孔需要 7-10 个工作日

• 逆向工程服务：我们根据物理样本或尺寸数据 100% 准确地复制过时的冲压模具

ALAS Industrial 供应商信誉和工厂实力

我们在生产中严格遵循ASTM工业工具钢标准。我们的产品已出口到50多个国家和地区，服务于钢结构制造、建筑金属制品和工业设备制造领域的专业客户。我们始终如一地为全球大中型工业生产企业提供稳定、高精度的定制模具解决方案。了解更多关于我们工厂的实力

定制几何形状冲头的常见问题解答

Q1：什么原因导致六角形和三角形冲头在拐角处过早碎裂？

过早崩角的发生主要是由于零半径尖角处的应力集中和热处理不当造成的。普通冲头缺乏应力消除设计，材料结构不稳定。我们通过应用精密微半径角过渡和优化的 D2/DC53 真空热处理加上深度低温稳定来解决这个问题，大大提高了厚板高冲击冲孔的抗冲击性。

Q2: 你们定制的几何冲头可以适合老式的欧美铁工机器吗？

绝对是的。我们的几何冲头完全设计为直接 OEM 替换零件，符合 Amada、Trumpf、Geka、LVD、Piranha、Sunrise、Edwards 和其他主流钢铁工人型号的原始规格。定制适配器盖和对准接头可确保在新设备和旧机器上的无缝安装。

Q3：涂层几何冲头和未涂层几何冲头的使用寿命有何区别？

PVD CrN/TiAlN 涂层冲头的耐磨性提高了 40% 以上，非常适合高频连续冲压生产。无涂层镜面冲孔机对于低频、高精度的建筑和装饰冲孔任务更具成本效益。

Q4: 定制几何形状冲孔订单的最小起订量是多少？

我们支持库存标准冲头的一件最小起订量，用于样品测试和性能验证。对于基于图纸的定制几何型材，最小试订单数量是灵活的，可以根据产品的复杂程度进行协商。

Q5: 生产一套定制非标冲床需要多长时间？

标准定制几何冲孔在 CAD 图纸确认后需要 7-10 个工作日。复杂的复合型材模具需要 12-15 个工作日。我们还支持时间敏感的项目的紧急订单优先生产。

Q6: 你们提供售后保修和技术支持吗？

我们所有的几何冲头均附带正式的售后保修服务。我们的工程团队提供24小时在线安装、调试和机器参数匹配技术指导，确保稳定运行。

Q7: 您可以在没有图纸的情况下对物理样品进行逆向工程吗？

是的。您可以向我们发送磨损的冲头样品或准确的卡尺测量数据。我们的南京技术团队完成3D扫描、STEP文件复制和批量定制，实现废弃工装100%尺寸还原。

Q8: ALAS Industrial 作为定制几何冲床制造商有什么优势？

ALAS Industrial拥有15年以上的模具经验，集自主研发、生产和精密测试于一体。我们采用场景化的专业材料分级、真空深冷稳定处理、去应力结构优化和配套模具定制。我们提供全套、高稳定性的几何冲压解决方案，拥有经过验证的工厂实力和稳定的全球供应能力。
