优质 DC53 和 D2 钢制矩形切口刀片和应对工具
核心材料和工艺： 优质 D2、DC53、H13 工具钢 | CNC仿形铣+真空热处理+精密平面磨
目标行业和应用： 重型结构钢制造| Universal Steelworkers — 与 Geka、Sunrise、Piranha 和 Edwards 液压系统直接兼容

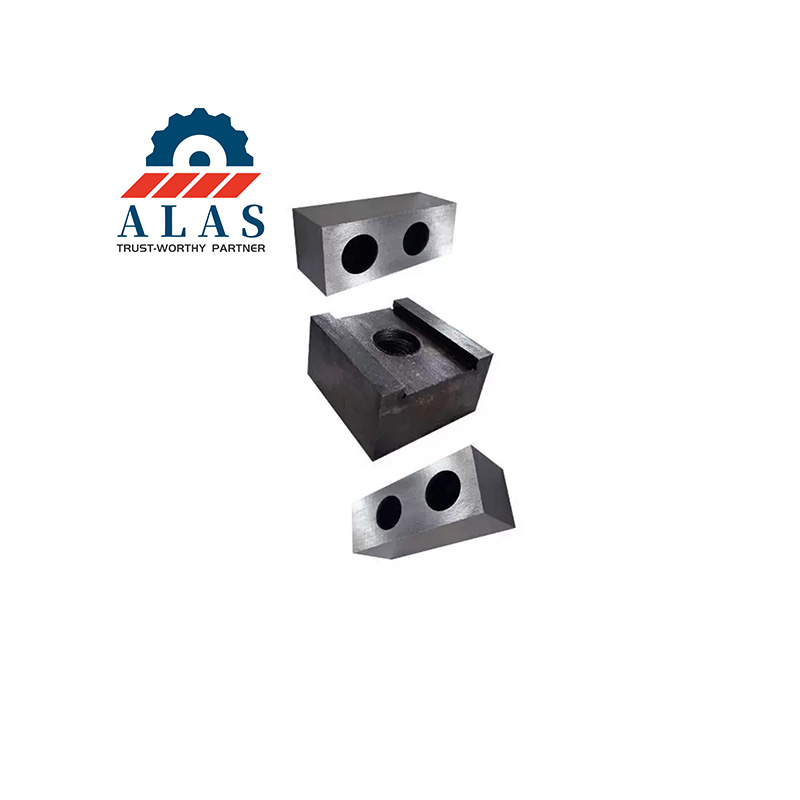

图：适用于重型钢铁工人顶盖的优质 DC53 / D2 矩形槽口刀片套件
重型 Ironworker 矩形槽口刀片和应对工具 可在结构钢型材上提供干净、精确的三边槽，用于连接细节设计、门楣制造和建筑金属框架制造。与简单的两侧角部开槽机不同，矩形开槽（或顶部）需要工具在多个轴上同时刺穿槽钢、角钢和钢板的内翼缘腹板。 ALAS Industrial 制造高性能替换刀片，旨在承受灾难性的侧向推力偏转和垂直剪切应力，确保 ASTM A36、S235JR 和 S355JR 等标准结构钢的边缘间隙均匀，而不会出现微崩角。
作为专业 B2B 模具合作伙伴，我们的工程团队拥有 15 年的技术专业知识，可优化叶片几何形状，以承受重型制造车间的持续冲击载荷，从而显着减少机器停机时间和零件废品率。
| 参数 | 标准生产值 | 定制工具选项（通过线切割 EDM） |
|---|---|---|
| 材料等级 | DC53冷作钢（默认标准） | D2 优质钢、H13 高冲击钢、Cr12MoV |
| 硬度范围 | HRC 58–62（真空气体淬火） | HRC 50–56（专为 H13 模具运行中的重型抗冲击性而定制） |
| 单次研磨寿命 | 8,000–12,000 次冲程（ASTM A36 低碳钢） | 根据特定不锈钢等级特性而变化 |
| 总重磨极限 | 允许 4–5 次重新研磨（每次研磨去除 0.3 毫米材料） | 深度硬化型材允许更深的表面重修 |
| 尺寸公差 | ±0.015mm（CNC精密磨削） | ±0.01 mm 通过超精密慢速进给线切割机 |
| 刀片至模具间隙 | 预设为工件厚度的 7% 至 10%（针对 A36 低碳钢进行了优化） | 用于专门不锈钢或结构合金加工的定制清关套件 |
| 刀片加工几何形状 | 带微半径后角的三边渐进前角 | 针对高强度合金运行的改进间隙轮廓 |

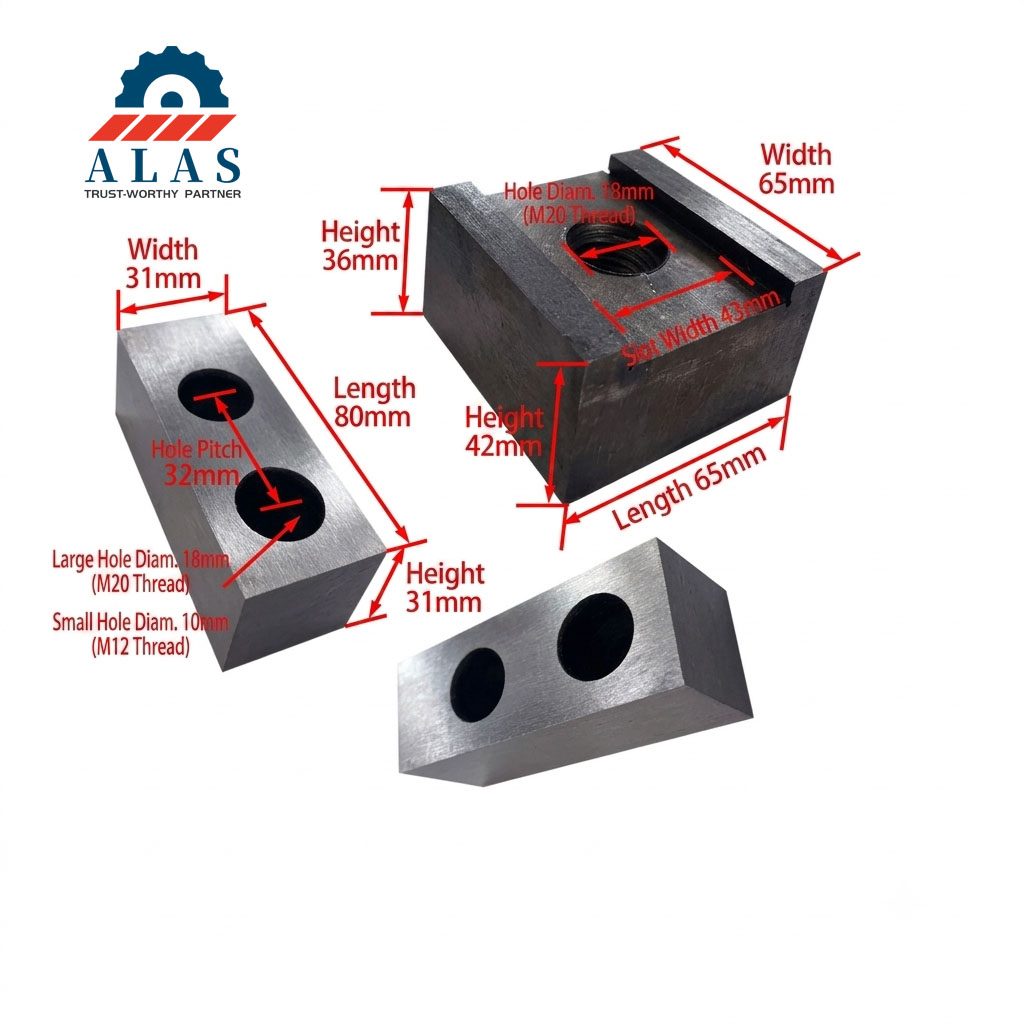

图： 完整尺寸的 CAD 工程图 — DC53 / D2 矩形开槽刀片的关键安装、间隙和圆角半径参数。
我们的矩形顶部部分和下部匹配模具被设计为标准工业钢铁工人的直接安装零件。验证您的模型参数如下：
| 品牌 | 兼容 Ironworker / Steelworker 型号 | 标准开槽机容量匹配 |
|---|---|---|
| 格卡 | Hydracrop 55/110、Hydracrop 80/150、Hydracrop 110/180、Microcrop 36、Minicrop | 板规格最大为 12 毫米/16 毫米的矩形内冠单元 |
| 日出 | IW-60K、IW-80S、IW-100S、IW-125SD、PM-60T、PM-100T 多站 | 工厂标准 50.8mm x 90mm 和定制宽缺口工具 |
| 食人鱼 | P-50、P-65、P-90、P-110、PII-88、PII-140 单/双操作员系统 | 标准矩形块对齐尺寸 |
| 爱德华兹 | Edwards 50 吨、55 吨、65 吨、75 吨、100 吨、120 吨 JAWS 液压炼铁工 | 标准顶盖块配置 |
| 苏格兰人 | 50514-CM、6509-24M、9012-24M、DO 70、DO 85、DO 120 组件型号 | 三边旁路刀片组 |
传统的内冠模具最常在侧刀片与前刀片相交的两个 90 度内角点处失效。这种尖锐的交叉几何形状集中了巨大的液压应力，导致工具钢剪切或分裂。 ALAS 通过集成的微半径角浮雕几何形状消除了这种结构缺陷，该几何形状可以均匀地消散向后压缩推力。
→ 数据基准： 与尖角标准设计相比，断裂强度提高了 38% 以上
当执行深上切时，左、右或前切削面之间的刀片与模具间隙的任何不平衡都会导致金属部分扭曲。这种结构漂移会在一个边缘上产生严重的毛刺，并使相对的刀片变钝。我们的 CNC 研磨矩形工具套件通过了显微对准检查，确保所有三个剪切表面的间隙完全均匀。
→ 数据基准： 所有三个切削面均保持严格的 ±0.015 毫米公差
多面重剪切对工具钢进行反复冲击载荷的处理。我们对优质 D2、DC53 和 H13 工具毛坯进行多级真空气淬并结合低温零度以下冷处理。这种冶金工艺消除了残余内应力并优化了微观结构，确保三棱边保持极高的锋利度，而不会发生脆性断裂或倒圆。
→ 数据基准： 标准润滑条件下每次磨削可实现 8,000–12,000 次可靠的剪切冲程
ALAS Industrial 采用严格的材料选择协议来匹配特定的结构剪切应用。对于要求高耐磨性的标准生产运行，我们的 DC53工具钢作为基准，其韧性比传统 D2 高 20%，同时保持稳定的 HRC 58-62 硬度， 以防止角崩刃。我们的优质 D2 配方为常规低碳钢加工提供卓越的性价比。
对于工具承受严重冲击载荷和发热的高冲击、厚规格结构操作，我们提供定制设计的 H13 冲击工具钢刀片。我们的 H13 刀片经过回火 HRC 50–56，可最大限度地提高减震效果和动态结构灵活性，消除连续重液压应力下的过早脆性失效。
1. 标准高效量产运行——两个核心精密级：
A 阶段 — 粗加工： 我们的工厂部署 自动化 CNC 轮廓铣削（铣削）， 以实现快速、高效的材料去除，建立标准的几何包络线，同时保持分子完整性。
B阶段——精密精加工： 经过多级真空热处理后，部件经过 高精度表面磨削（Grinding）， 使所有三个前刀面达到镜面光洁度（Ra≤0.8μm）。
→ 最终的尺寸精度： 整个三边几何形状的 所有关键安装和切割尺寸均保持在 ±0.015 毫米。
这种双重铣削 + 磨削协议可保持制造成本的竞争力，同时为常规库存产品提供可重复的高精度模具。
2. 定制工程工具的精密线切割 EDM 协议：
对于使用定制 3D STEP/CAD 文件（例如专门的凹口间隙或非标准接头偏移）的客户提交，我们使用慢进给线切割 EDM 轮廓。这种无应力精密切割可防止沿着复杂的内半径点出现微裂纹，保证严格的 ±0.015 毫米公差，与专用机器支架轮廓完美匹配。
设备： Geka Hydracrop 80/150、Sunrise IW-100S
使用案例： 柱宽翼缘梁腹板上的矩形上槽口。
要求： 方角干净；高负载下零微碎裂。
设备： Edwards 100 Ton、Piranha P-90
使用案例： 对角铁和通道进行开槽，用于生产门楣头。
要求： 可重复尺寸；延长长距离运行中的刀片寿命。
设备： 精密钢铁工人和压力机
使用案例： 幕墙框架型材上的矩形间隙。
要求： 明显无毛刺的切割，需要零后处理研磨。
南京阿拉斯国际有限公司 在中国江苏省南京市江宁区拥有占地 6,200 平方米的先进制造工厂。我们的基础设施设有专门的内部真空热处理部门，配备双炉装置。我们的自动化生产线每月可生产 1,500 多套复杂矩形和 V 型开槽工具，这是我们工厂年产量 60,000 多件精密工具的一部分。我们直接出口到北美、欧洲、东南亚和大洋洲的 30 多个国家，是重型制造商和全球模具分销商可靠的工程和制造合作伙伴。
问题 1：为什么我的内冠刀片在侧面产生平滑的切口，但在前缘留下严重的参差不齐的毛刺？
答：作为专业刀具制造商，我们将此分析为未校准的间隙问题或整个刀具组件的刀具磨损情况不均匀。在三边矩形切割中，如果前切削刃遭受稍高的几何侵蚀或具有比左右刀片更宽的默认间隙，则在液压穿透的最后阶段，材料将撕裂，而不是干净地剪切。我们建议首先使用塞尺检查正面的刀片与模具的公差。如果间隙均匀但毛刺仍然存在，请检查钢铁工人的刀架导轨是否存在可能导致负载下动态移位的向前推力间隙或磨损。
问题 2：我可以使用用于低碳钢的标准矩形开槽刀片来切割重型不锈钢板吗？
答：我们强烈建议不要在不锈钢部件上使用标准低碳钢清洁工具。 304 或 316 等不锈钢牌号具有更高的加工硬化率和拉伸强度。它们需要优化、更紧密的刀片间隙（通常为材料厚度的 5% 至 8%）以及高度抛光的前刀面以防止磨损。如果尝试使用标准间隙设置，则所需的液压吨位会猛增，将材料固定在工具面上，并导致前刀片立即出现角崩刃。
问题 3： 是什么导致我的开槽机刀片内部 90 度角出现微碎裂，如何预防？
答：内角的微碎裂是由于侧刀片与前刀片相交的尖锐交叉点处的应力集中造成的。每个剪切冲程将液压集中在这两点，超过了工具钢的局部断裂强度。预防措施需要采取三项措施：选择具有集成微半径角浮雕几何形状的刀片，确保在所有三个面上进行正确的刀片到模具间隙校准，并选择高韧性材料，如 DC53 或冲击稳定的 H13 工具钢，而不是脆性材料。
Q4: 矩形开槽刀片的最小订购量是多少，你们提供样品订单吗？
答：对于标准库存替换工具，我们的最小订购量是 1 件，这使得小型制造车间可以轻松订购他们需要的产品。样品订单可按标准单位定价提供，无需额外的样品费。数量分级折扣从 10 套起适用，50 套和 100 套数量时价格逐渐优惠。根据您的具体要求，请联系我们的销售团队获取详细报价。
请立即联系 ALAS Industrial，获取精密工厂报价。技术询价将在 24 小时内得到处理。
★ 发货前100% 质量检验|厂家直销定价
