电话：
86-15852949220
Nanjing Alas International Co。，Ltd
 |
| 剪切工艺 | 锯切工艺 |
|---|---|
| 无需去除材料切屑；钢筋因刀片挤压而断裂 | 通过切屑和细金属粉末去除的材料 |
| 超快切割：单次切割1-3秒 | 连续切割，整体工作效率低 |
| 几乎不产生热量、火花或金属碎片 | 产生大量火花、高热和细尘 |
| 切割面平整，毛刺可忽略不计 | 表面光滑但易二次加工 |
| 单次切割运行成本低，磨损损失少 | 刀具磨损快，单次切削生产成本高 |
一般建筑工地：优先考虑便携式和紧凑型钢筋切割机。关键需求：移动灵活、刀片更换快速、现场维护方便。
钢筋制造和预制混凝土工厂：自动化生产线需要长寿命刀片以减少停机时间。四面可转位刀片是延长使用寿命的主流选择。
钢厂和热轧厂：极端高温和重载的工作条件。钢坯剪切刀片大多采用升级版H13K钢。磨机刀片规格差异较大：重量5kg-600kg，最大总长度可达5.5m。
大型基础设施项目：桥梁、隧道和高速公路项目广泛使用80级/100级抗震高强钢筋，要求刀片具有增强的抗冲击能力和材料韧性。
预制构件制造：需要严格的切割平整度。任何毛刺或截面变形都会妨碍钢筋在混凝土模具内的定位。
废金属回收场：处理生锈、弯曲、焊接的混合废钢筋。发生随机冲击和加剧磨损；高韧性成为核心性能指标。 H13和H13K是优选材料。
适当的表面硬度：抵抗磨料磨损并保持切削刃锋利
适度的核心韧性：吸收瞬间冲击载荷，避免边缘崩刃和刀片断裂
| 材料等级 | 国际同等等级 | 硬度（HRC） | 核心性能及适用工况 |
|---|---|---|---|
| Cr12MoV | D2/SKD11 | 58–62 | 耐磨性高，韧性适中。非常适合HRB400及较低等级钢筋、≤25mm中小直径钢筋的批量剪切，自动化连续切割线。 |
| H13 | SKD61 | 50–55 | 优异的韧性、抗冲击性和热硬性。适用于HRB500高强钢筋、＞32mm大直径钢筋、焊接钢筋、废旧钢筋切割及长期重冲击作业。 |
| H13K | 改装高级H13 | 52–56 | 在标准H13的基础上优化韧性、抗冲击和耐高温。专为工厂极端条件而设计：连铸、钢坯剪切和重型废料回收。 |
| 9crsi | 不适用 | 55–60 | 经济型低合金钢，热处理变形小。适用于 HPB300 普通圆钢筋、轻载间歇切割和便携式电动钢筋切割机。 |
HRC 50–54 ：热轧机、拆除现场、重型废料回收 - 优先考虑最大韧性和断裂预防
HRC 54–58 ：一般建筑结构 — 平衡硬度和韧性，适合通用
HRC 58–62 ：大批量冷剪切——顶级耐磨性；需要标准化操作以避免冲击损坏
迷你便携刀片：36×28×15mm，净重数百克
重磨大刀片：最大长度5.5m，最大重量600kg
便携式电动剪切刀片：最大直径16-25mm钢筋，适用于60级及以下钢筋
固定式液压剪切刀片：最大直径36-42mm钢筋，适用于80级及以下钢筋
钢厂飞剪刀片：φ50mm以上螺纹钢，兼容100级高强螺纹钢
钢筋等级及直径：大直径、高强度钢筋需要高韧性的H13/H13K刀片；小直径标准钢筋与耐磨 Cr12MoV 刀片完美搭配。
设备兼容性：使刀片尺寸、螺栓孔布局和厚度与原始刀具规格相匹配。
日切削量：连续大批量切削→Cr12MoV；混合重冲击切削 → H13/H13K；偶尔轻切削 → 9CrSi。
工作环境：高温磨机作业→H13K；混合废料切割→H13；室内自动化生产线 → Cr12MoV。

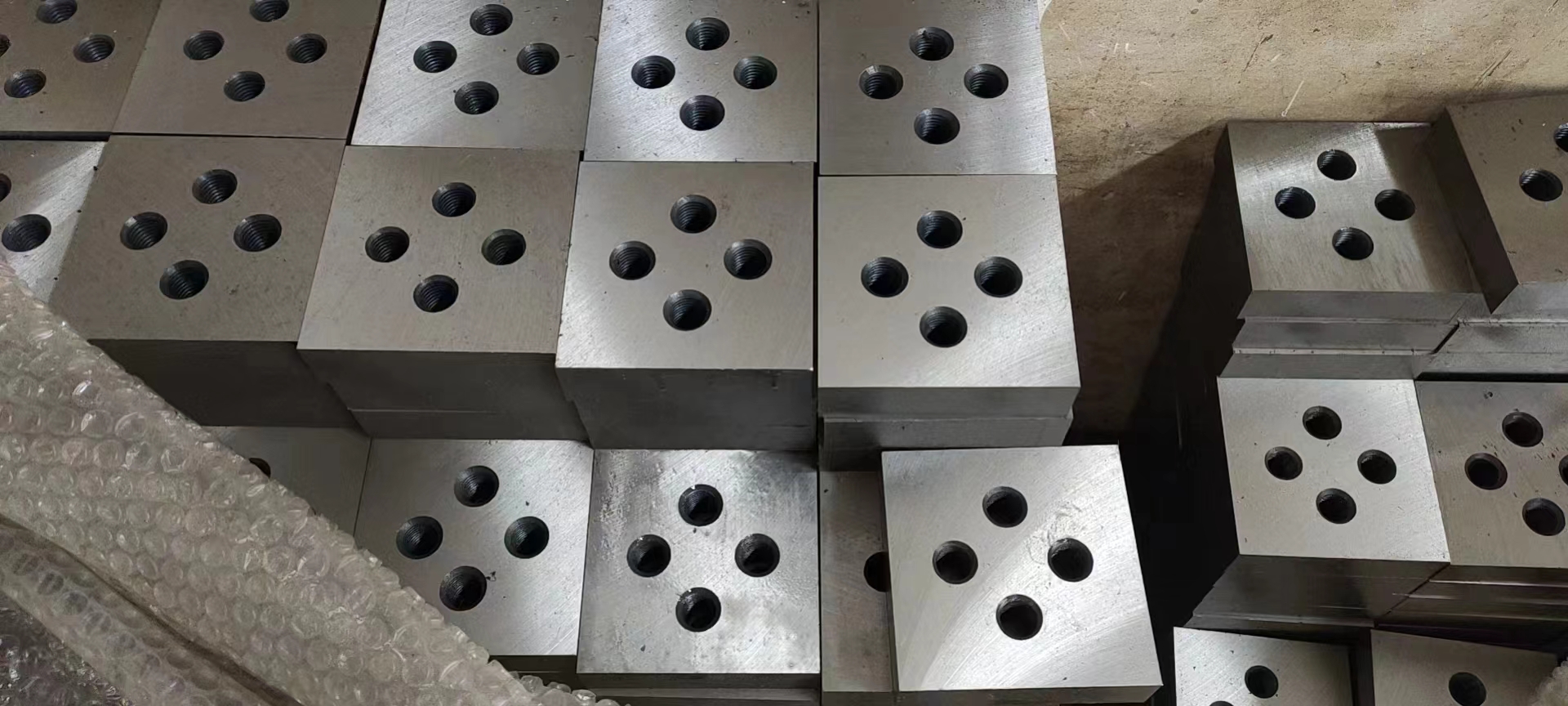

刀片结构：选用四面可转位刀片。四个可用切削刃可延长使用寿命并降低更换频率。
| 材料等级 | 标准硬度（HRC） | 核心力量 | 最佳适用场景 |
|---|---|---|---|
| H13 | 50–55 | 高韧性、耐热性、抗崩角 | HRB500螺纹钢、＞32mm大型螺纹钢、焊接螺纹钢、重冲击长时间作业 |
| Cr12MoV | 58–62 | 优越的耐磨性 | HRB400及以下螺纹钢、≤25mm小螺纹钢、自动化批量切割线 |
| 9crsi | 55–60 | 高性价比、低变形 | HPB300 光面钢筋、间歇式轻型切割、便携式切割设备 |
材料可追溯性：提供官方可验证的HRC硬度检测报告
热处理能力：成熟的真空热处理及多次回火生产线
定制服务：支持非标尺寸和定制钢材配方的OEM
全流程QC：严格的尺寸、硬度、表面光洁度检验
全球供应资质：稳定的出口记录，符合地区行业标准
锁定电源：完全切断设备电源；释放液压；刀片座内有清晰的金属碎片。
标记并移除刀片：松开夹紧螺栓；标记上/下刀片方向，以便正确重新安装。
检查刀片座：检查刀片座是否有划痕、变形和磨损；修补安装表面以确保完全平坦的接触。
扭矩紧固：安装配套的刀片组；使用校准扭矩扳手将螺栓拧紧至 80–100 N·m。
设置刀片间隙：通过塞尺调整间隙。新刀片标准间隙：0.05-0.1mm。最大允许工作间隙：0.2mm。
试运行：空转1-2分钟；对废旧钢筋进行 5-10 次试切，以确认稳定运行和干净的切割。
| 保养项目 | 执行频率 | 功能目的 |
|---|---|---|
| 清理刀片组件周围的钢屑 | 每次轮班后 | 避免碎片堆积造成刀片偏移 |
| 导轨涂高温润滑油 | 每日启动前 | 减少摩擦，保证刀片运动平稳 |
| 检查夹紧螺栓的松紧度 | 每日启动前 | 防止刀片错位和加速单边磨损 |
| 目视检查切削刃状态 | 每次切割操作之前 | 提前检测微小的碎裂或磨损，避免突发故障 |
| 故障现象 | 根本原因 | 解决方案 |
|---|---|---|
| 切割面粗糙、毛刺重 | 刀片间隙不合格；钝的切削刃 | 调整间隙至标准值；旋转或更换刀片 |
| 剪切过程中出现异常噪音和振动 | 螺栓松动；刀片不对中 | 将螺栓紧固至额定扭矩；重新校准刀片位置 |
| 经常出现边缘崩裂 | 刀片硬度过高；刀片间隙太窄 | 改用高韧性H13刀片；适当扩大间隙 |
| 刀片单边磨损严重 | 设备错位；液压不平衡 | 校准刀架；检修液压系统 |
| 整体叶片断裂 | 超载切削；原材料缺陷 | 切割符合额定规格的钢筋；采用经过认证的品牌刀片 |
材料需求多样化：Cr12MoV主导标准冷剪线； H13和H13K对废钢场和钢厂重型工作的需求不断增加； 9CrSi 在低成本轻型切削方面保持稳定。
基础设施驱动的市场增长：新兴经济体的城市化和基础设施投资增加了对螺纹钢加工设备和高性能剪切刀片的需求。
自动化提高了精度要求：自动化钢筋生产线需要尺寸稳定且性能一致的刀片，促使制造商升级加工和热处理工作流程。 ALAS 为自动化生产线提供定制高精度刀片。
没有固定的更换时间表。每天检查边缘。一旦磨损影响切割质量，请旋转可转位刃或更换刀片。 ALAS 刀片通过专业热处理提供更长的使用寿命。
首先将四面可转位刀片旋转到未使用的边缘。不建议完全重新研磨，因为它会改变工厂装配公差。直接更换更安全、更经济。
Cr12MoV (HRC 58–62)：卓越的耐磨性，适用于批量标准冷切削。 H13 (HRC 50–55)：较高的韧性和热硬性，适用于大型高强度钢筋、焊接钢筋和废钢切割。 H13K 针对极端钢厂条件进行了优化。
使用塞尺：新刀片间隙0.05-0.1mm；最大工作间隙0.2mm。间隙不当会导致切割不良并加速刀片磨损。
可验证的官方HRC硬度测试报告
稳定的真空热处理及多次回火工艺
可提供非标尺寸、材质定制服务
严格的尺寸和表面质量全检
成熟的全球跨区域供应经验
硬度等级匹配不当、刀片间隙不正确、超载切割超过额定钢筋尺寸、变形钢筋影响、原材料有缺陷。 ALAS全流程质量控制最大限度地降低了此类故障风险。
大批量普通切削（HRB400及以下，≤25mm）： Cr12MoV
大型钢筋/高强钢筋/废焊钢筋/重冲击： H13
轧机连铸及钢坯高温剪切： H13K
普通圆钢筋/便携式切割机/间歇轻切割： 9CrSi
从合格的供应商那里采购经过认证的刀片，并提供完整的材料文件
遵循标准装配：0.05–0.1mm 刀片间隙，80–100 N·m 螺栓扭矩
完成日常清洁、导轨润滑和边缘检查以进行日常维护
评估总运营成本而不是仅评估初始购买价格
基础等级 | 钢材类别 | 中国标准GB/T 1299 | 美国标准ASTM | 德国标准 DIN（W-Nr.） | 日本标准JIS |
H13 | 热作模具钢 | 4Cr5MoSiV1 | H13 | 1.2344 | SKD61 |
Cr12MoV | 冷作模具钢 | Cr12MoV | 1.2601 | SKD11 | |
9crsi | 合金工具钢（切削工具钢） | 9crsi | 1.2108 |
