精密数控折弯机模具和分段弯曲模具

结构及工作原理

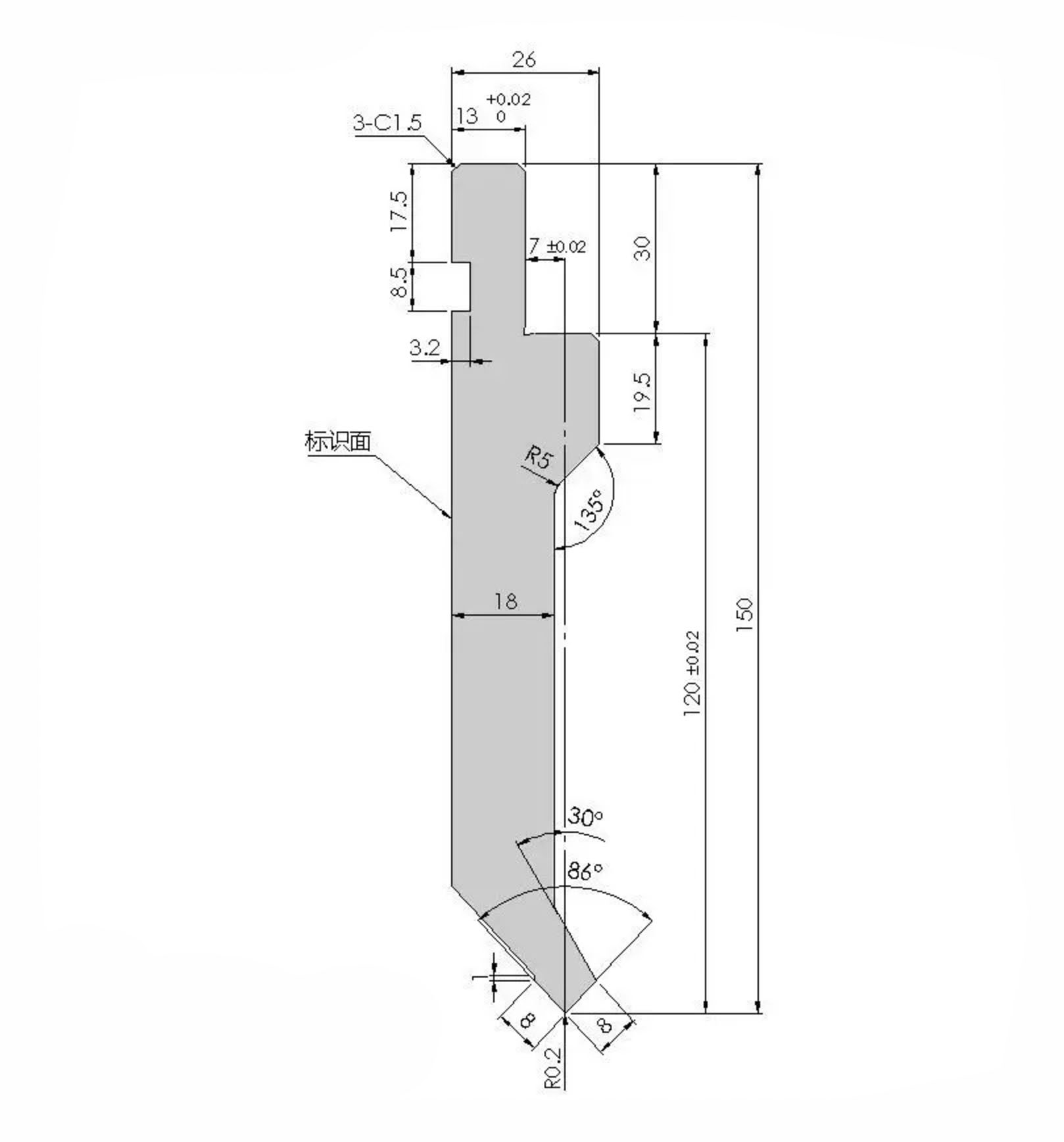

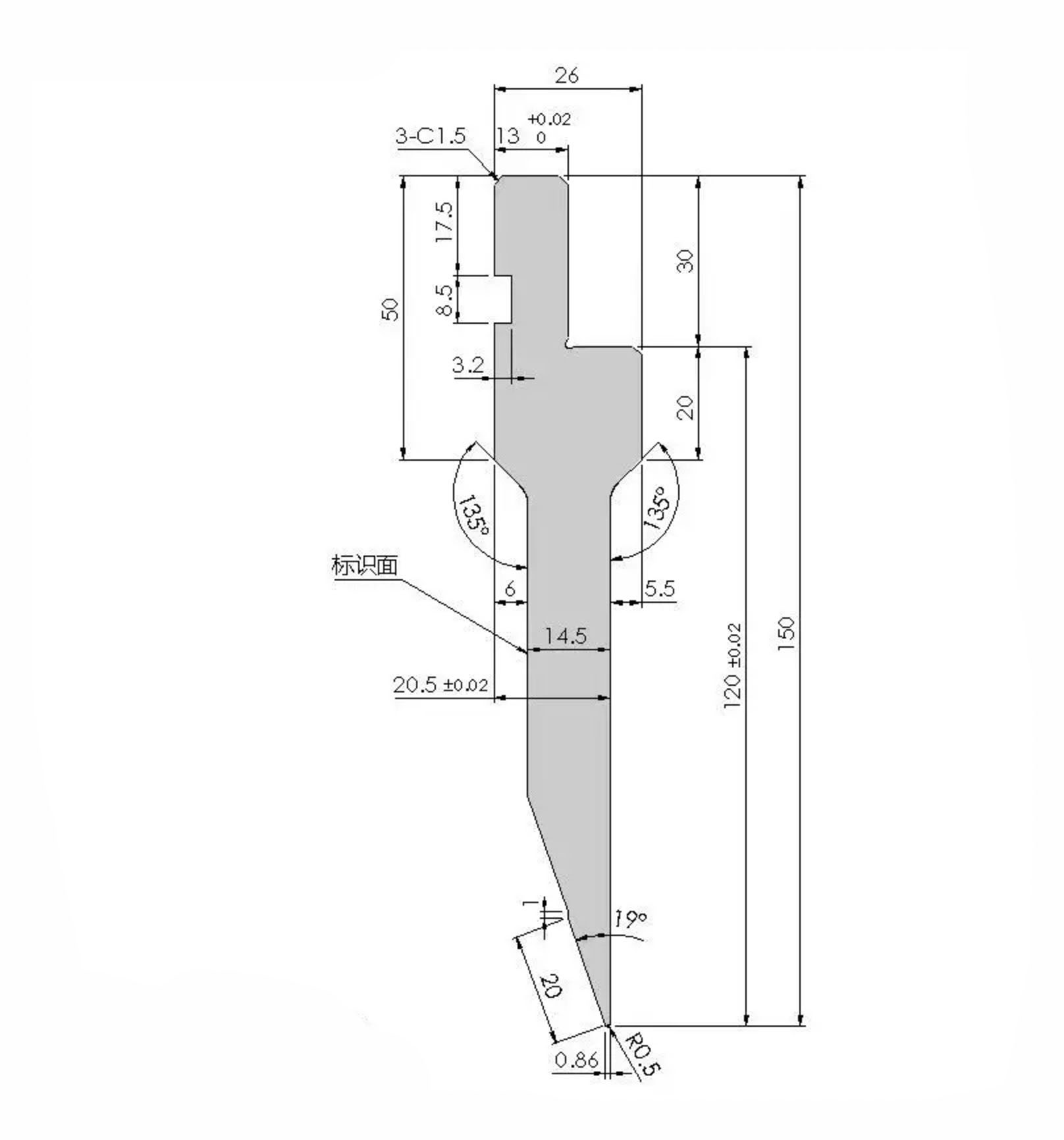

上模

它安装在折弯机的移动部分上以施加压力。有直式、尖式、鹅颈式、弧形等多种款式，决定了折弯件的最终轮廓。

下模

它固定在机器工作台上，用于固定金属板。大多数下模均带有 V 形凹槽。凹槽的宽度直接影响弯曲力、弯曲半径和成形质量。

1. 将金属板放在下模上。

2. 上模向下移动，压紧板材。

3. 板材弯曲以适应模具形状。

4. 弯曲完成后上模上升。

5. 取下成品工件。

高性能材料和热处理

• 整个刀具的硬度稳定：HRC 47–52

• R 角在高弯曲压力下保持完好

• 每组模具的尺寸一致

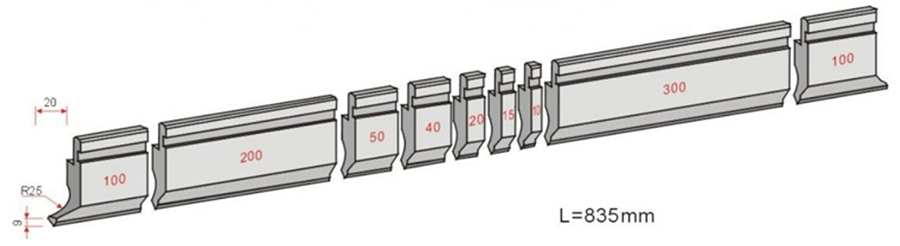

分段数控刀具

• 不同批次的切片可以自由组合使用

• 安装过程中无需额外垫片

• 长时间弯曲工作时不会出现不平整的接缝

• 整个工作长度具有良好的直线度

我们折弯机模具的主要特点

• 高强度、耐磨性：采用热处理合金钢制成，硬度为HRC 45至HRC 50。可承受连续弯曲过程中的重压和摩擦。

• 灵活的定制形状：冲头可制成弧形、鹅颈形或特殊型材。下模可设计成具有不同的 V 形槽尺寸和定制结构。

• 兼容性好：标准尺寸、高度和安装方式适合大多数折弯机，确保折弯精确和产品良率高。

• 标准和定制选项：标准工具适用于Amada、Trumpf、Wila 等主流品牌。我们还制作定制工具来满足特殊的生产需求。

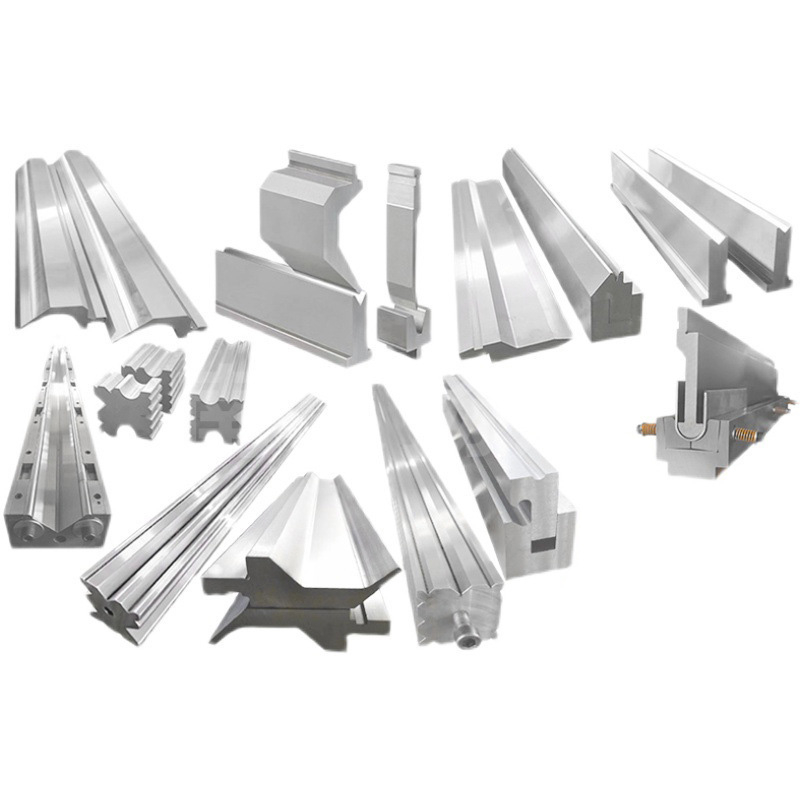

折弯机模具的常见类型

按形状

• 标准直模：用于常规弯曲作业

• 尖角模具：用于窄角度和回弹调整

• 鹅颈模具：用于U形件和深槽工件

• 弧形模具：用于圆形和曲线弯曲

• 特殊不规则模具：用于定制形状的工作

按工作材料分类

• 标准模具：适用于低碳钢和镀锌钢

• 高强度模具：适用于不锈钢和高强度板材

• 薄板模具：防止薄金属上的表面划痕和材料变形

按机器安装类型

• Amada / Promecam类型

• 通快/威拉型

• 适用于大多数本地折弯机的新标准类型

如何选择正确的折弯机工具

1. 与工件材质相匹配低碳钢回弹较小。不锈钢和高强度钢有明显的回弹，需要配套专用工装。
2. V 型槽宽度遵循 8x 规则

• 标准使用：V型槽宽度=8×板材厚度

• 3mm以下板材：V型槽宽度=6×板材厚度

• 厚度超过8mm的板材：V型槽宽度=10～12×板材厚度

1. 检查机器吨位不要超过机器和工具的最大负载。运行时保持10%~15%的安全裕度。
2. 选择合适的冲头形状 根据零件设计选择冲头样式。对于特殊的弯曲形状，请使用鹅颈冲头或弧形冲头。
3. 检查机器兼容性确认刀架类型、刀架高度和机器行程，以确保安全、正确安装。

重要提示

• 始终考虑材料回弹以避免角度误差。

• 遵循 V 形槽宽度规则，以防止板材破裂和工具损坏。

• 使用前检查与折弯机的兼容性。

通用适合主流机器

弯曲精度差和频繁更换工具会降低您的利润。选择阿拉斯机械高精度数控折弯机工装，提高工作效率。将您的产品要求或 CAD 图纸发送给我们，我们将为您提供快速报价。

42CrMo合金钢相当于AISI 4140、SCM440。这种材料具有出色的疲劳强度和抗冲击性，因此可以承受极端的工作负载并避免突然破裂。经过彻底硬化后，即使多年不间断运行，工作半径也不会变形或塌陷。

表面感应淬火仅处理钢材的外层，硬化深度仅为 1 至 3 毫米。内部部分保持柔软，这使得工具在重负载下容易弯曲或下垂。

我们对所有折弯机工具均采用全身真空热处理。整个刀具从表面到核心的硬度达到 HRC 47-52。此过程可消除内部应力并保持尺寸准确，以便长期使用。

我们的弯曲模具的每个部分都经过精密研磨，公差严格为 ±0.01 毫米。所有冲头部分和 V 型模具完全平行运行。您可以自由组合来自不同生产运行的零件，段之间没有高度差。不再需要手动添加垫片。

即使是顶级的折弯机工具也无法弥补后挡料调整不当的问题。如果后挡料挡块错位或未正确校准，则金属板无法均匀地放置在工具上。这会造成锥形弯曲角度、凸缘不均匀，并导致模具局部区域的异常磨损。

以下是低碳钢的实用规则：

尺寸合适的 V 形开口可降低弯曲阻力并防止模具在过大应力下破裂。

不锈钢和高强度金属在弯曲后会大幅回弹。为了获得精确的 90 度弯曲，我们生产具有锐角（例如 30° 和 45°）的定制分段模具。机器可以适当地过度弯曲材料，成品零件将精确地弹回目标形状。

作为经验丰富的制动压力机模具供应商，ALAS 完全符合全球精密制造标准。我们使用统一的生产图纸、专业的数控研磨设备和严格的质量检查，使所有产品的公差保持在±0.01mm。我们的替换模具段完美适合 Amada、Trumpf、Wila 和其他主流工具系统，没有尺寸间隙或高度误差。

在采购折弯机模具时，首先要确认原材料。坚持使用纯正 42CrMo/42CrMo4 钢的制造商。还要检查热处理工艺——全身真空淬火的效果比简单的表面淬火要好得多。可靠的供应商还根据您的图纸提供 OEM 定制服务。

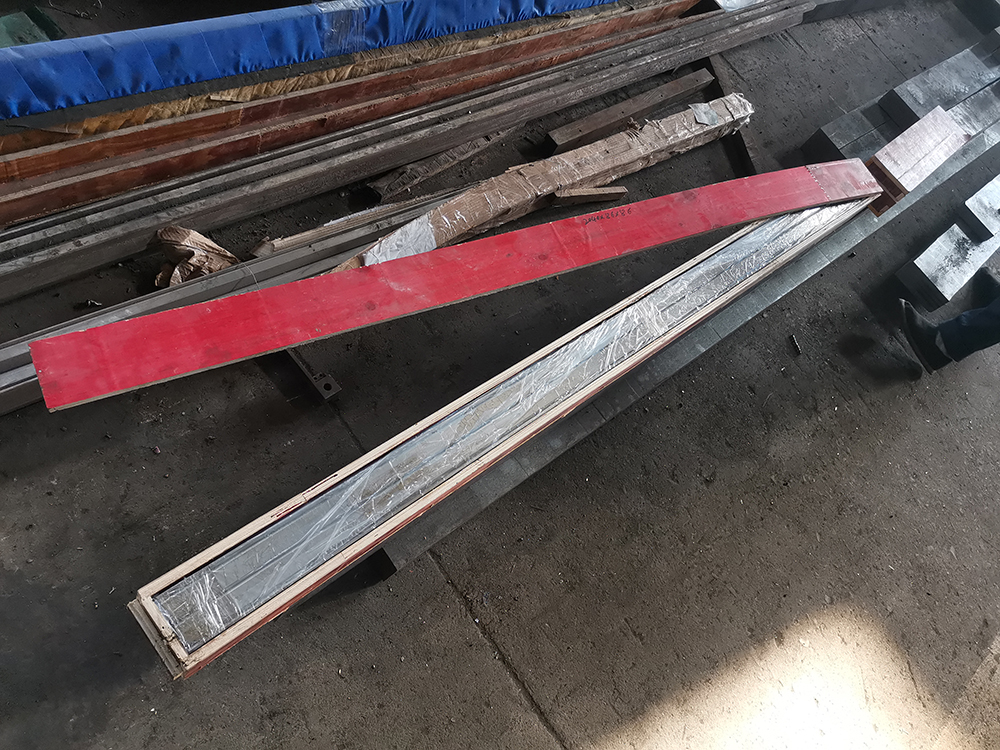

对于海外运输，优秀的供应商会用实心木箱包装所有工具，以便进行海上运输。这可以保护工具在运输过程中免受生锈和边缘损坏，因此它们在交付后即可进行重型生产。
