钢筋弯曲机滚轮模具：定义、规格和维护
钢筋弯曲机辊模是钢筋加工机械的关键部件。它们影响： 钢筋弯曲精度 成品质量 机器效率
他们利用三点弯曲原理将钢筋弯曲成箍筋和梁钢筋等形状。它们可与大多数半自动和全自动数控钢筋弯曲机配合使用。使用要点： 控制 回弹 （回弹） 确保 弯曲半径一致抵抗 长期使用时的 结构疲劳
一、定义及原理
1.1 定义

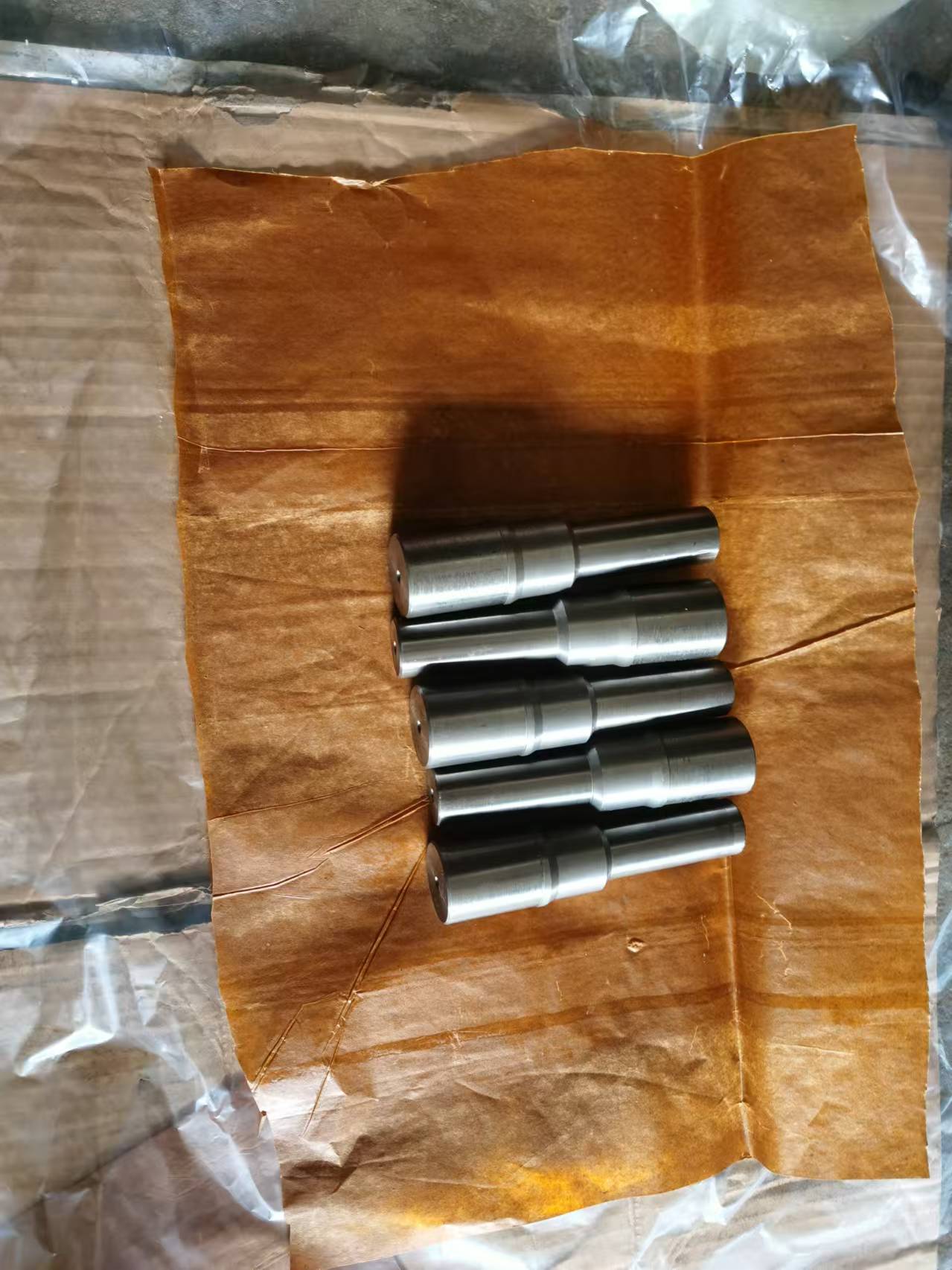

钢筋弯曲机滚轮模具是钢筋弯曲机工作盘上的特殊模具。它们有三个主要部分： 中心滚轮 活动滚轮 定位滚轮
这三个部分共同作用以精确弯曲钢筋。它们控制回弹以保持一致的弯曲半径。您可以更换滚轮以适应不同的钢筋尺寸。

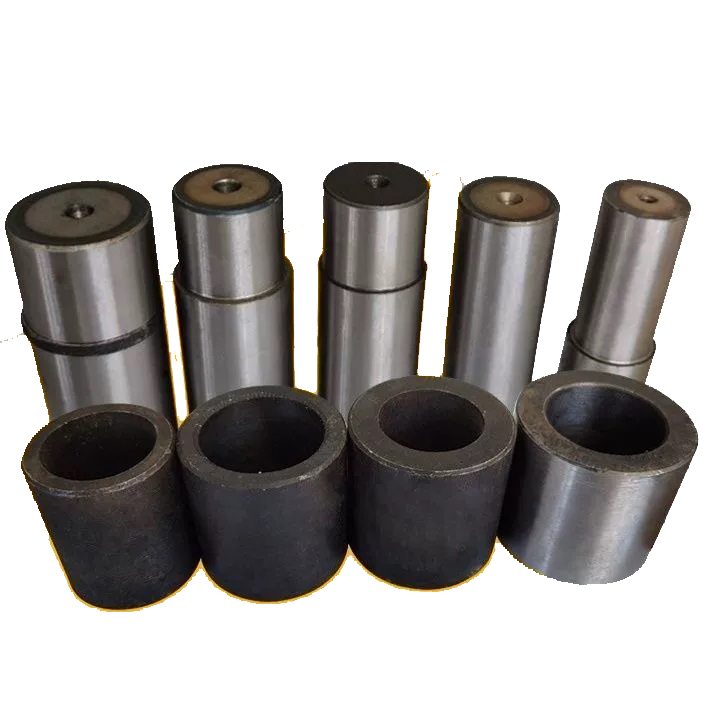

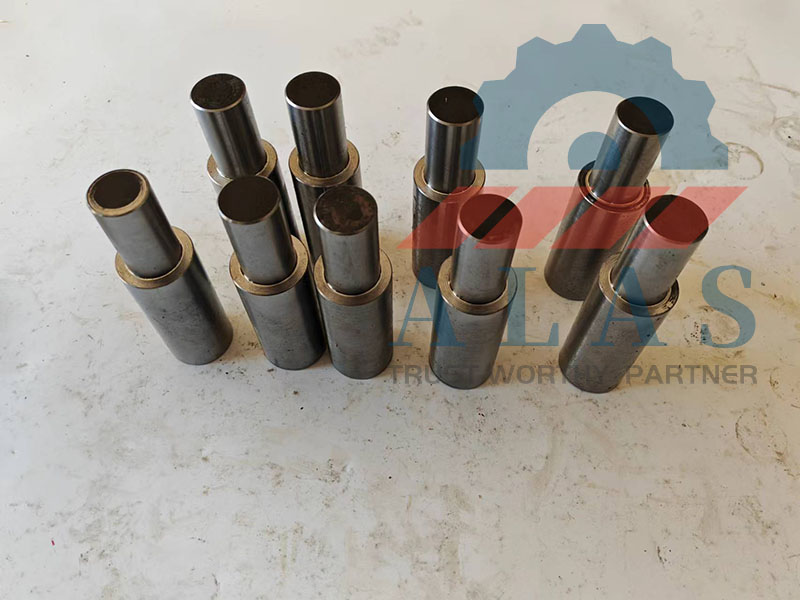

支撑件（确保稳定性并减少结构疲劳）： 销轴：45#钢和40Cr套筒：Cr12MoV
1.2 工作原理
模具采用三点弯曲原理： 将钢筋夹在中心辊和定位辊（固定点）之间。机器移动可移动辊以施加均匀的弯曲压力。钢筋围绕中心辊弯曲（塑性变形）。弯曲后钢筋回弹——模具的设计就是为了补偿这一点。
调整要点：改变中心辊直径来调整弯曲半径（弯曲半径一致）。调整工作盘旋转角度来控制弯曲角度（0-180°无级调节）。

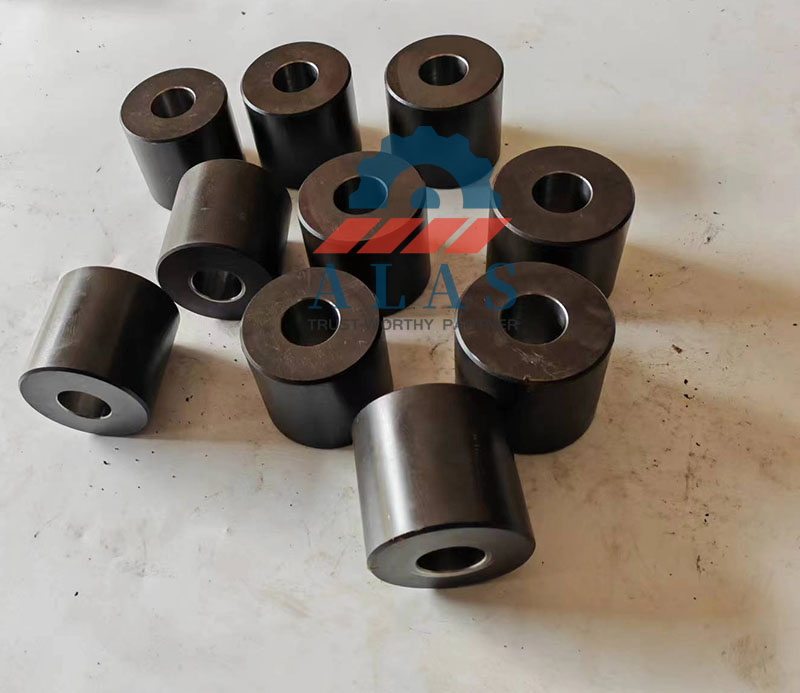

销轴（45#钢、40Cr）和轴套（Cr12MoV）承受弯曲力，减少结构疲劳。
2、主要规格
2.1 按功能分类
销轴和套筒帮助这些滚轮稳定工作并抵抗结构疲劳。
2.2 按钢筋尺寸分类
小：适用于 6-16 毫米钢筋（箍筋、小型预制件）。
中型：适用于 18-28 毫米钢筋（主体结构、梁/板）。
大：适用于 32-50mm 钢筋（柱、剪力墙）。
特殊：定制异形螺纹钢、高强度钢材。支撑部件也经过定制，以减少结构疲劳。
2.3 核心参数
滚轮直径：25-120mm（1.5-5x 钢筋直径）- 影响弯曲半径和一致的弯曲半径。
滚轮宽度：15-50mm – 由钢筋尺寸和每个弯曲的数量决定；更宽=更稳定，回弹更少。
轴孔直径：16-40mm——与机盘和销轴匹配；确保稳定性，减少结构疲劳。

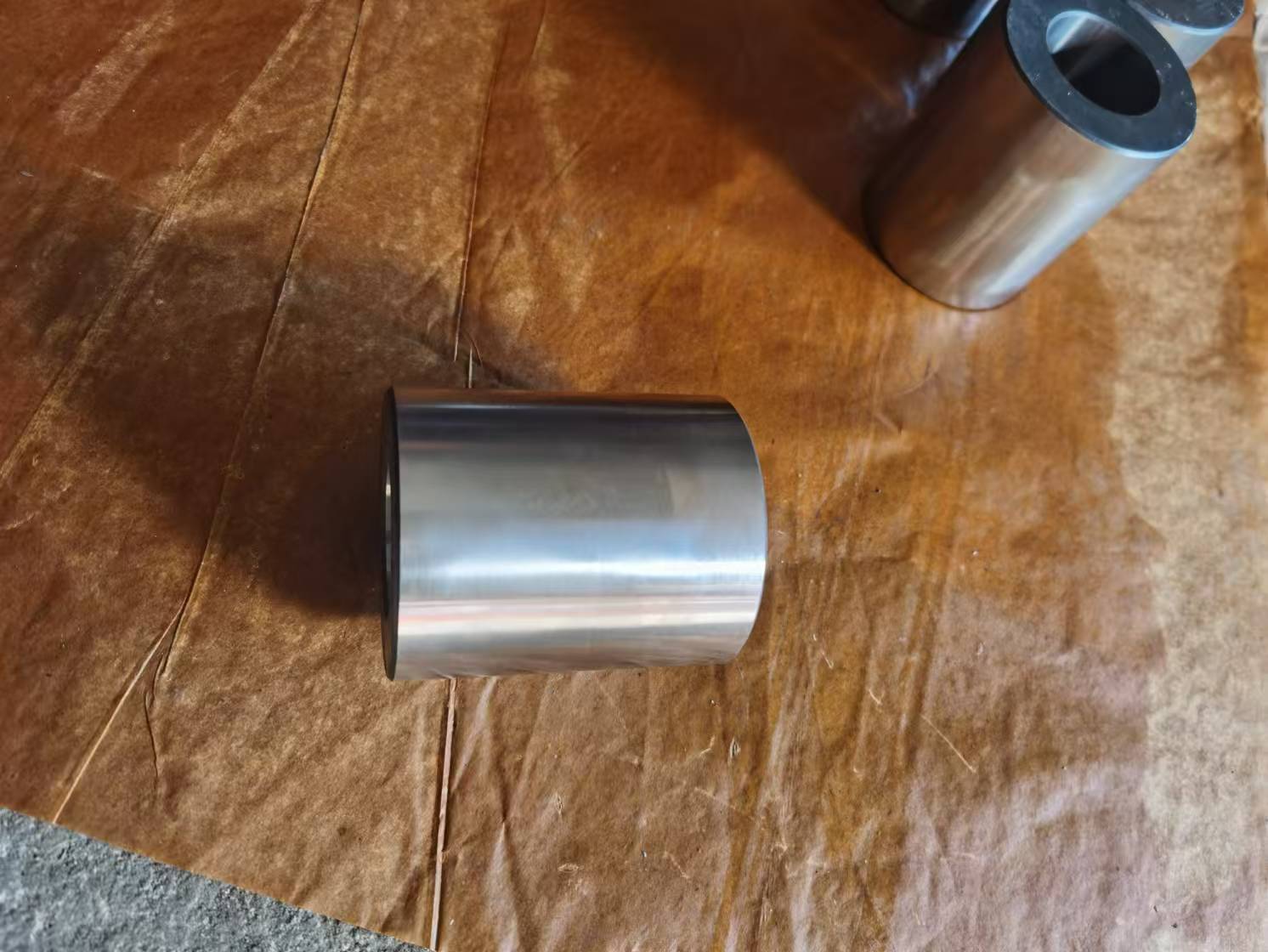

轴套（Cr12MoV）与轴孔和销轴匹配，稳定性更好。
3. 材料与制造
3.1 常用材料
滚轮：Cr12MoV（高硬度、耐磨、稳定性）——适用于普通和中等强度钢筋。

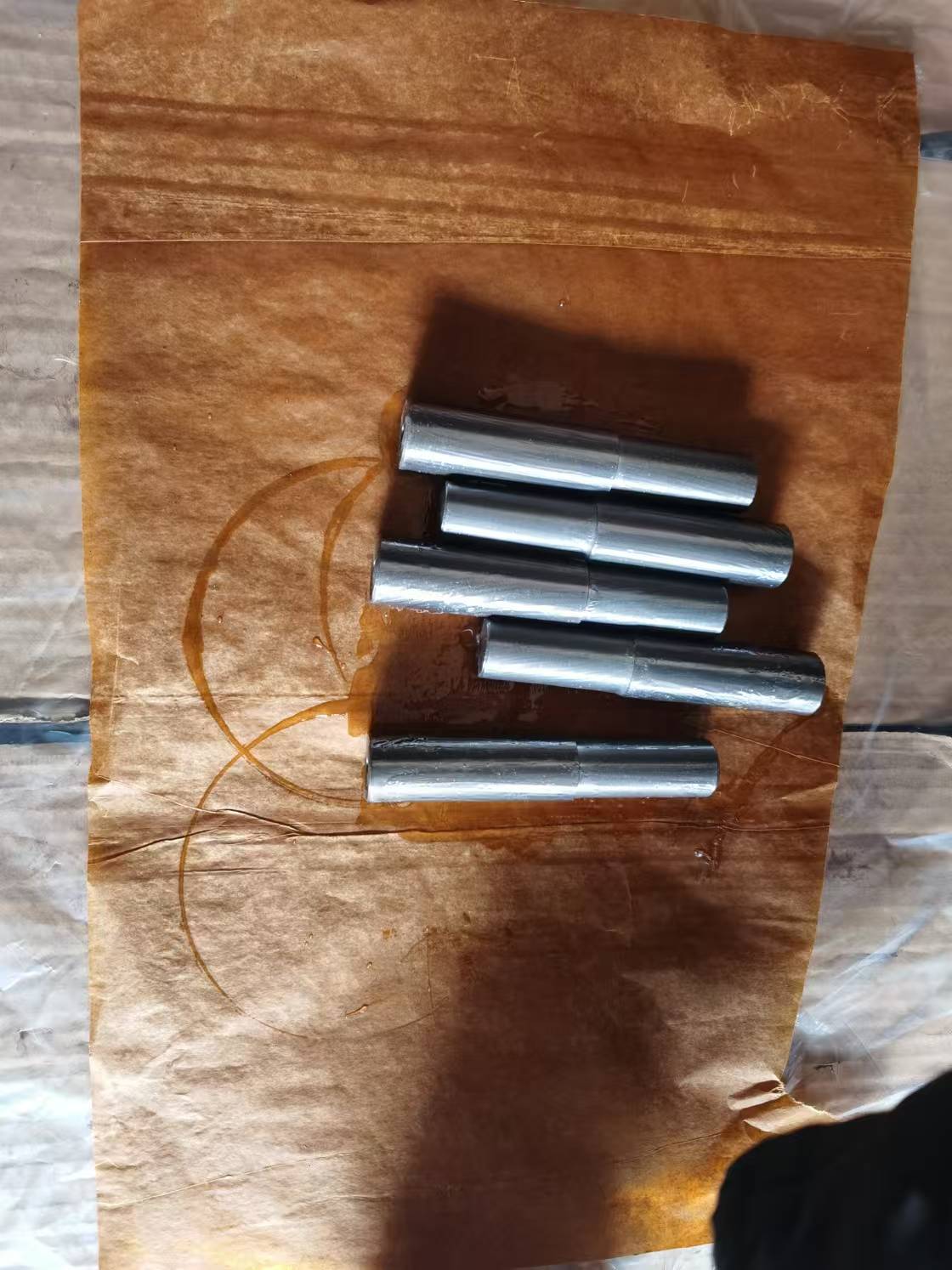

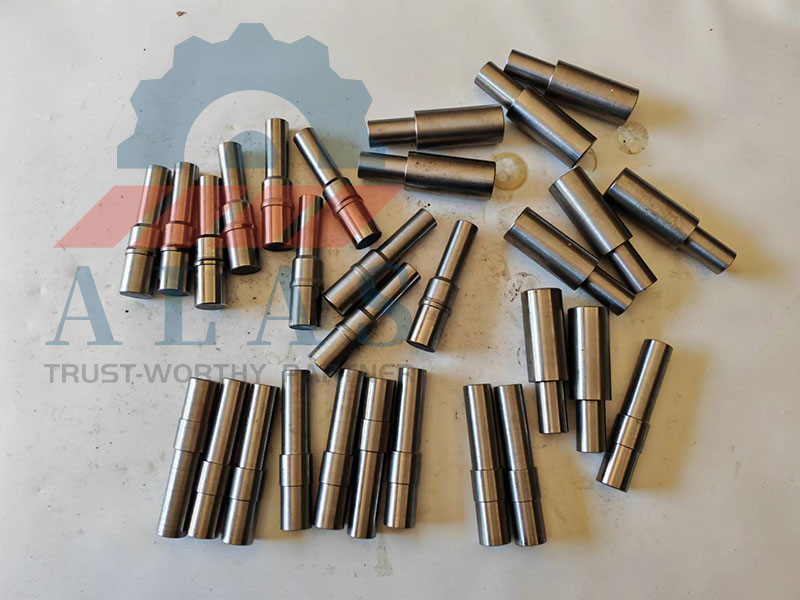

销轴：45#钢（坚韧，易加工）或40Cr（强度更高，耐磨，适合重载）。

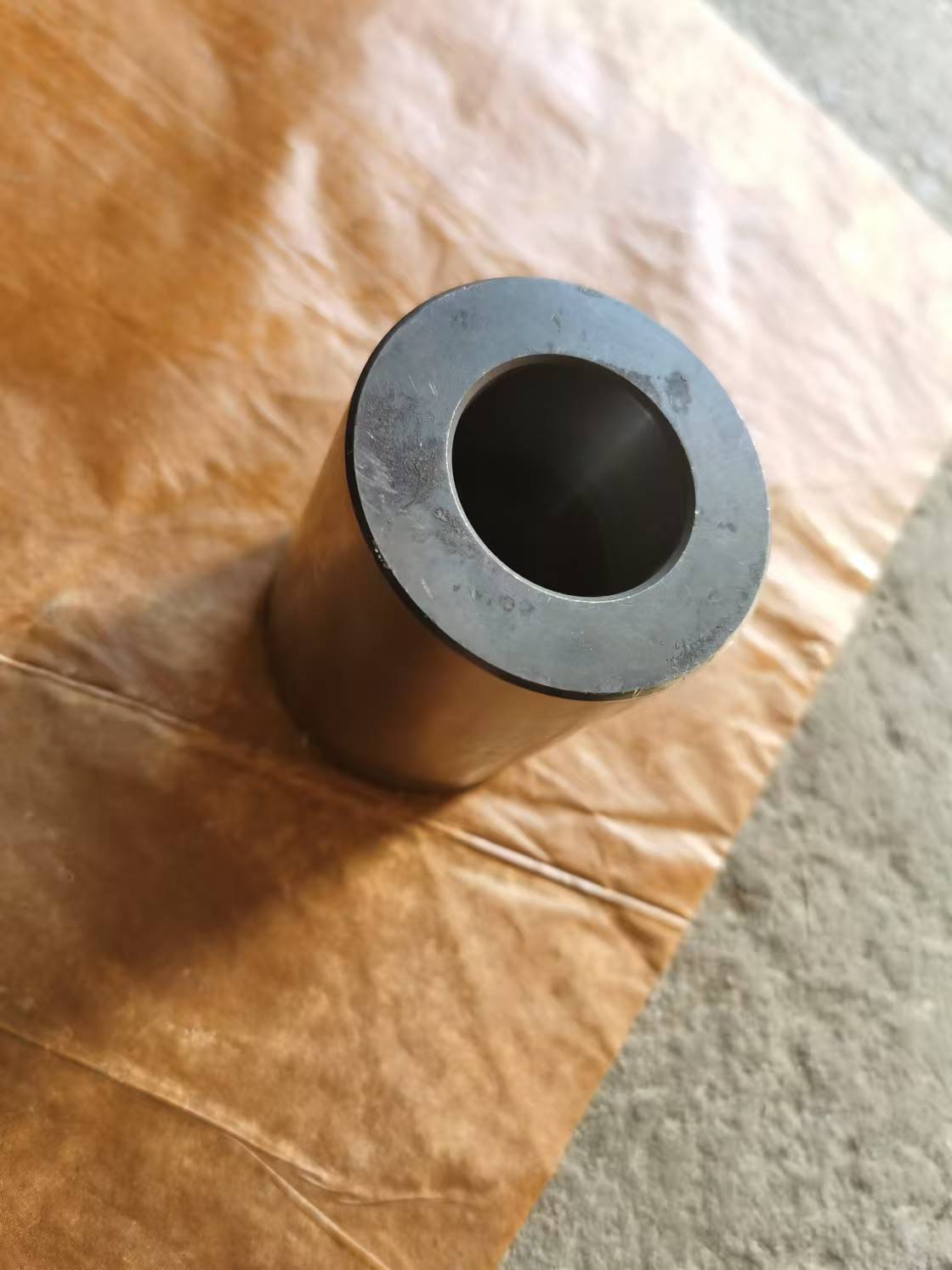

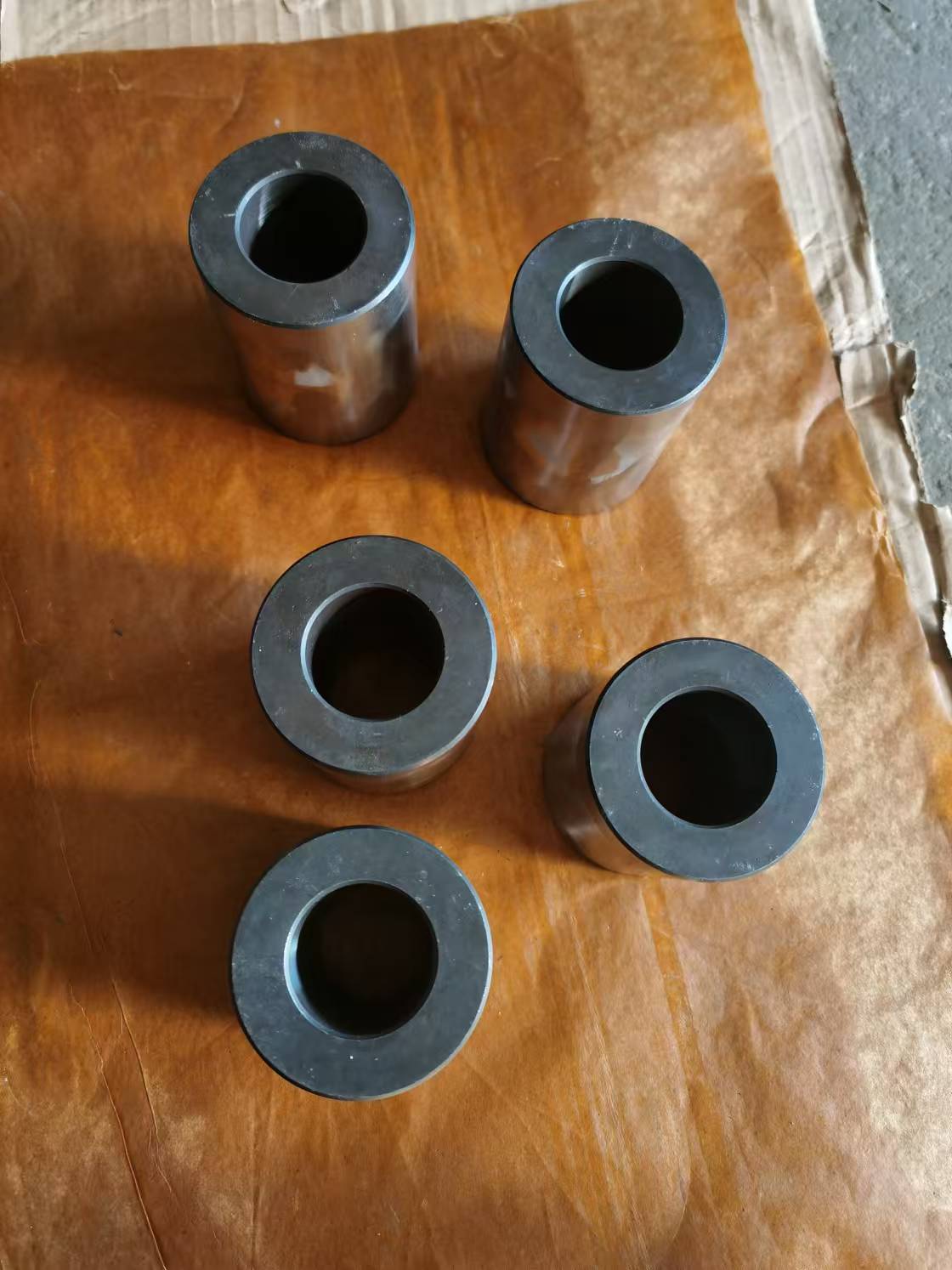

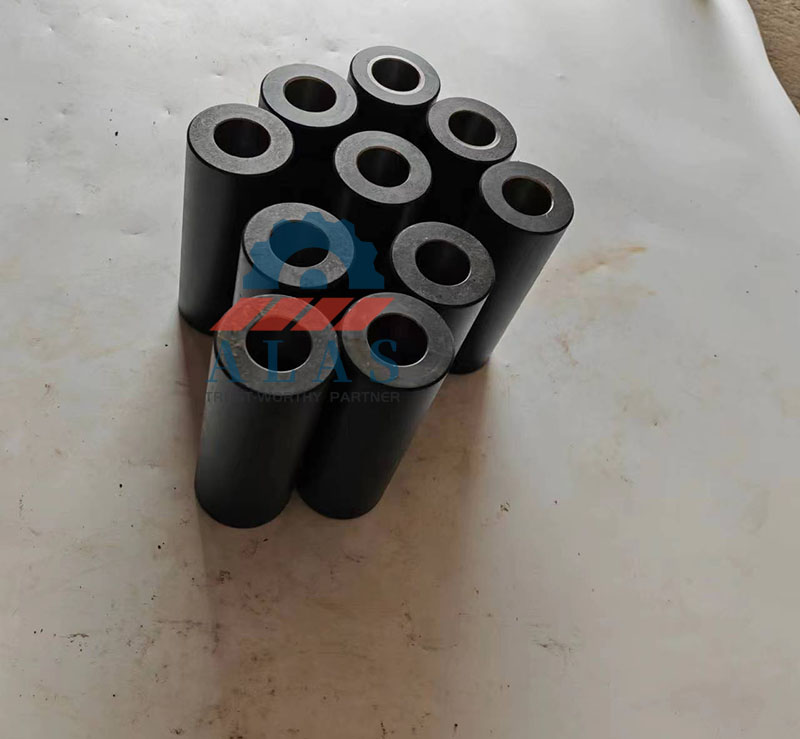

套筒：Cr12MoV（与滚子匹配，减少摩擦和结构疲劳）。
材料影响耐磨性、抗冲击性以及抵抗结构疲劳和控制回弹的能力。
3.2 关键制造工艺
精密锻造：使金属组织致密；提高强度、抗断裂和结构疲劳。
真空热处理：确保硬度，避免变形，保持精度（对于回弹控制和一致的弯曲半径至关重要）。
精密磨削：零件精加工；滚子、销轴和套筒的公差 ±0.02 毫米 – 确保精度。
4. 申请及采购
4.1 应用场景
建筑施工：梁、柱、板的弯曲钢筋；需要一致的弯曲半径和回弹控制。
桥梁工程：预应力/钢筋精密弯曲；需要结构抗疲劳能力。
隧道工程：拱门和网架的弯曲钢筋。
螺纹钢加工厂：批量生产螺纹钢标准件；确保效率和一致的弯曲半径。
预制工厂：预制梁/板的加工钢筋；确保标准化。
销轴和套筒可确保所有情况下的稳定性并减少结构疲劳。
4.2 购买须知
将模具与折弯机相匹配（检查轴孔和安装方法）——确保稳定性，减少结构疲劳。
为您的钢筋选择合适的滚轮尺寸（最大/最小直径）——确保一致的弯曲半径和回弹控制。
根据用途选择材料：滚轮/套筒采用Cr12MoV；销轴采用 45# 钢/40Cr（根据负载）。
检查制造精度（公差）——对于准确性至关重要。
5. 维护和延长寿命
5.1 日常维护
使用前：检查滚轮、销轴、套筒安装是否牢固；清理钢筋碎片/锈迹。
使用过程中：遵守尺寸限制；避免过载（防止变形和结构过度疲劳）。

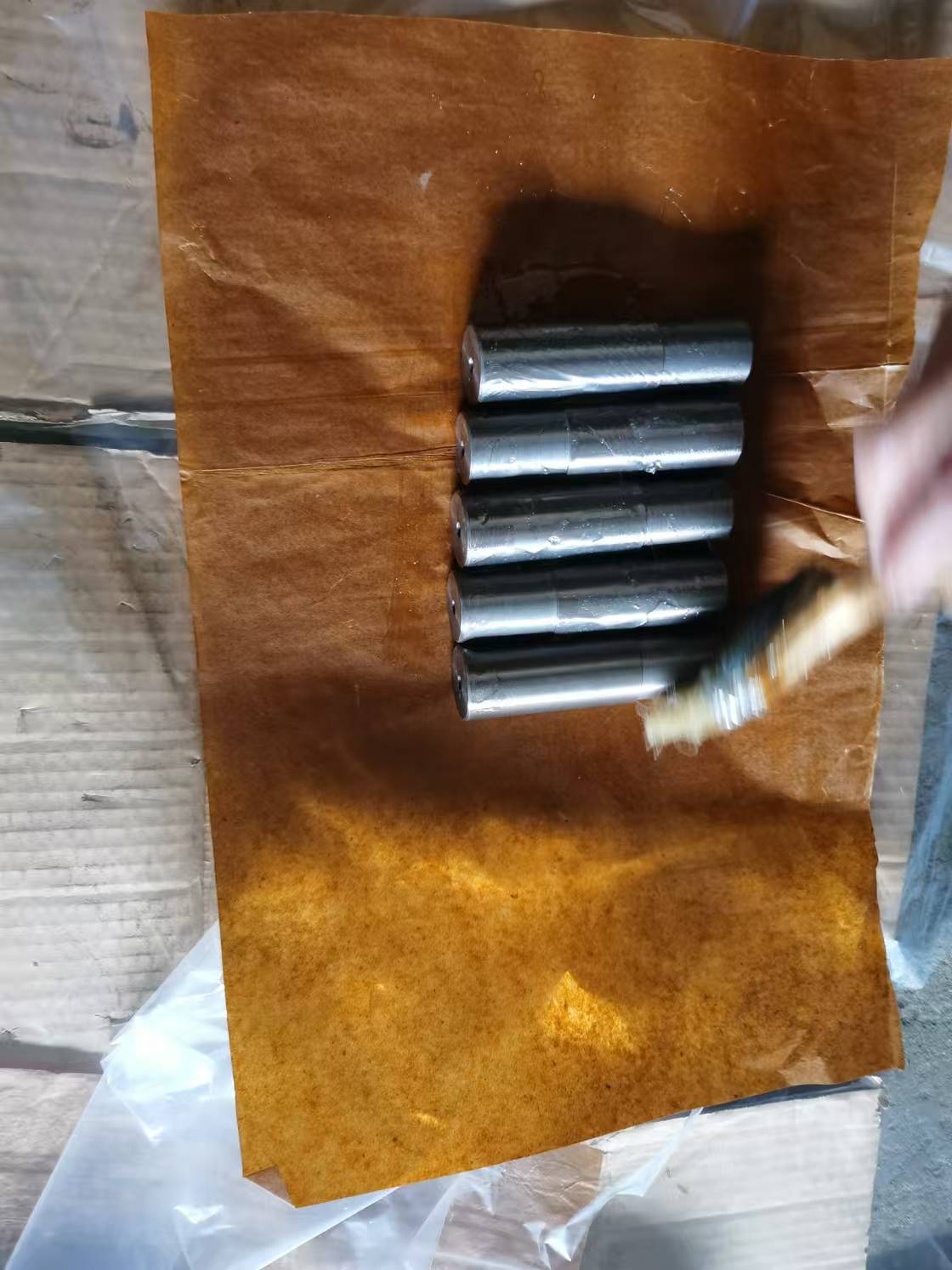

使用后：清洁部件；轴孔、销轴、配合面涂防锈油（防止生锈、磨损）。
5.2 定期维护
对于批量加工，每周检查： 拆卸并清洁滚轮、销轴、套筒；检查磨损、裂纹或变形（这些会导致更大的回弹、半径不一致和结构疲劳）。润滑零件并更换旧润滑剂。抛光滚子凹槽上的轻微磨损。将零件存放在干燥、通风的地方（防止潮湿损坏）。
5.3 维修和更换标准
修复：抛光/焊接轻微磨损/划痕（不影响尺寸或结构）。
更换：严重磨损、裂纹、变形或错位（导致结构疲劳和回弹控制不良）。
完全更换：对于损坏/变形的模具 – 使用原厂零件（包括销轴/套筒）以实现兼容性。
