ALAS 钢筋切割刀片：维护和更换

ALAS 钢筋切割刀片：维护和更换 – 延长使用寿命的 5 个实用技巧

作为电动和液压钢筋切割机最耐磨的核心部件，优质 钢筋切割机刀片 在钢筋加工的整体运营成本中占据主导地位。当计算刀片更换劳动力和生产停机损失时，刀片占总耗材费用的近三分之一。

ALAS 优质 钢筋切割刀片 由三种高性能合金钢牌号制成： 9CrSi、Cr12MoV 和 H13 ，与所有主流钢筋切割机兼容。通过以下 5 个经过现场验证的维护技巧，用户可以轻松将 ALAS 刀片使用寿命延长 50% 以上，并有效降低运营成本。

1. 新叶片完成标准磨合

全新刀片有微小的刃口毛刺和内部残余应力。直接切割大直径或高强度钢筋会导致边缘崩刃和早期损坏。

标准磨合步骤：

• 用小直径 φ12 钢筋完成前 10 个切削循环

• 每次切割后在切削刃上涂抹二硫化钼润滑脂（不建议使用普通润滑脂）

• 磨合过程完成后，用细油石去除细毛刺

严格禁止：不得使用新刀片直接切割最大规格钢筋或HRB500高强度钢筋。

2、根据钢筋材质调整刀片间隙

合理的刀片间隙是切割顺利、刀片寿命长的关键。遵循统一标准公式：

间隙=钢筋直径×(0.8%~1.2%)

常用材质适用参数：

• Q235圆钢：0.8%

• HRB400变形钢筋：1.0%

• HRB500高强螺纹钢：1.2%（回弹较大的钢材预留）

调整操作：

松开刀架螺栓，用塞尺测量动刀与定刀间隙，通过偏心轴或垫片调整间隙，紧固螺栓，扭矩为200～300 N·m。

校准周期：每加工200吨钢筋或更换/旋转刀片后重新校准间隙。

3. 充分旋转和重复使用对称叶片

所有标准 ALAS 钢筋切割刀片均采用四面对称设计，有 4 个可用切削刃， 可实现最大利用率。

使用策略：

切割 1000 次后或当一侧边缘出现轻微钝化时，将刀片旋转 90° 更换新的切削刃。仅在所有四个边缘都磨损后才打磨刀片。

这种科学的使用方法可以 使刀片的使用寿命延长四倍 ，并大大减少更换频率和机器停机时间。

注意：每次旋转刀片时都必须重新校准刀片间隙。

4. 标准刀片研磨和清除废料标准

4.1 何时磨削刀片

出现以下问题及时进行专业打磨：

• 边缘碎裂 > 2mm

• 切割面毛刺高度>1mm

• 作业时切削阻力明显增大

4.2 专业研磨规范

• 设备：使用专业平面磨床（例如M7120）。 禁止使用角磨机进行手工打磨

• 砂轮粒度：46#~60#

• 单次进给深度：≤0.05mm

• 冷却：使用足够的冷却液以避免边缘退火和硬度损失

• 边缘处理：打磨后预留0.2mm圆角，防止脆裂

4.3 叶片报废标准

如果出现以下任何情况，请立即更换 ALAS 刀片：

• 磨削后剩余刀片厚度小于原厚度的1/3

• 刀身出现肉眼可见的裂纹

• 安装螺丝孔打滑或变形

5. 日常维护、储存和回收

5.1 日常维护（每班结束）

用压缩空气吹掉刀槽内的所有铁屑，然后在刀片上涂上一层薄薄的优质防锈油。请勿使用不纯的废机油。

5.2 备用刀片的长期存放

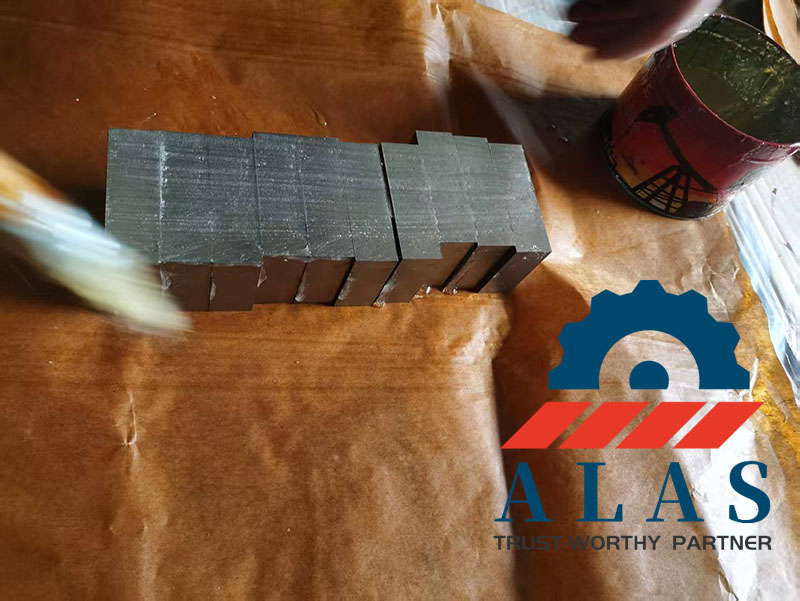

将备用的 ALAS 刀片涂上防锈油，用油纸包裹，存放在干燥的木箱或塑料箱中。储存环境湿度保持在60%以下。

5.3 废旧刀片回收

ALAS刀片采用含有铬、钼等合金元素的高值合金工具钢（9CrSi、Cr12MoV、H13）制成。废旧刀片可作为合金工具钢回收利用，实现成本回收和环境保护。

ALAS 刀片材料选择指南

• 9CrSi ：硬度高，耐磨性优异，性价比高。适用于一般建筑工地，适用于 Q235 圆钢和常规 HRB400 钢筋切割。

• Cr12MoV ：优异的耐磨性和抗疲劳性，耐长期钝化。大型加工厂和24小时连续批量生产的最佳选择。

• H13 ：杰出的韧性、抗冲击性和热稳定性。专为重型工况、粗钢筋和HRB500高强度钢筋切割而设计。

常见刀片故障及快速故障排除

5 个核心维护技巧快速参考
