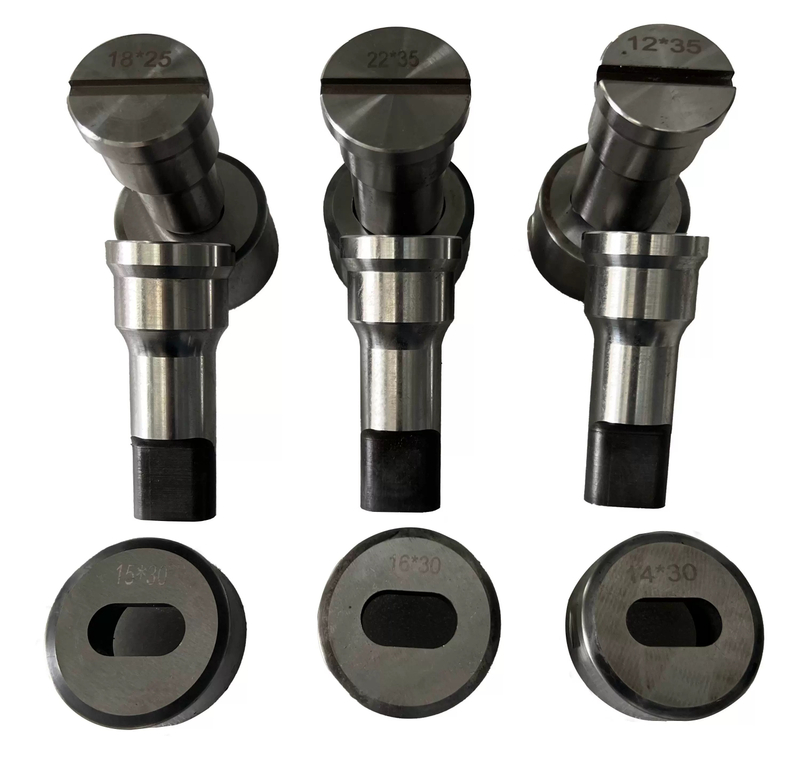

ALAS CNC 磨削椭圆形冲头和模具采用高级 DC53、M2 或 D2 工具钢制成，可解决长槽孔冲裁的两个最常见的痛点：工作中冲头突然断裂，以及单侧磨损不均匀，产生毛刺，需要数小时的后磨削。
如果您架设钢结构、建造预制金属建筑或安装建筑幕墙，您就会知道标准圆孔没有留下热膨胀、建筑物沉降或最后一刻现场配合调整的空间。这些套件直接安装在几乎所有重型液压炼铁工上，在高吨位下将冲头断裂风险降低 40%，并通过适当的润滑提供 25,000–35,000 多次切割冲程，从而减少计划外停机时间，让您将更多时间用于制造，减少更换工具的时间。
如果您在钢铁工人身上打过槽孔，您就会看到过失败的情况：冲头在直边和圆端之间的过渡处折断，对 10 吨重的结构钢工件进行 200 次撞击。或者槽的一侧磨损得太快，以至于要磨掉每根横梁上的毛刺，浪费数小时的精加工时间。
廉价的通用冲头会跳过关键的几何形状调整，并在热处理上偷工减料，以达到较低的价格点，从而导致不断更换工具并报废未对准的零件。我们专门构建这些套件来消除这些故障模式。在我们为美国、澳大利亚和东南亚供货的制造商中，车间报告称计划外换刀停机时间减少了 35%，因冲孔错误造成的废品减少了 28%——没有花哨的营销，只是车间中可避免的问题减少了。
不要默认使用最硬的钢材——如果您使用薄板或在旧机器上有较小的对齐斜度，则较硬的钢切屑会更容易。根据您的日常生产工作选择等级：
工具钢牌号 | 硬度（HRC） | 最适合和涂层选项 | 经过验证的命中（正确润滑） |
|---|---|---|---|
DC53（库存默认） | 58–62 | 3–12mm 低碳钢、铝幕墙型材，一般车间作业。可选：钛多层PVD涂层 | 25,000–35,000 |
M2/SKH51（高耐磨升级） | 62–64 | 重型高强度/不锈钢板可达 20-25 毫米（取决于机器吨位），大批量生产。可选：钛多层PVD涂层 | 45,000–70,000 |
D2（经济替换） | 58–62 | ≤10mm低碳钢，一次性紧急维修，小批量维护。标准：黑色氧化防锈处理 | 15,000–22,000 |
90% 的日常生产均采用低碳钢，坚持使用标准 D2 钢；它为标准车间工作提供了可靠且极具成本效益的基准。对于高强度、重型生产或穿孔较厚的板材时，请升级至库存 DC53，以提供卓越的抗崩刃性并延长刀具寿命。
与对称圆形冲头不同，椭圆形工具在其横截面上面临不均匀的负载，在直线到半径的过渡处应力极度集中——这就是几乎所有廉价冲头在没有警告的情况下失效的地方。我们通过三种经过验证的、无噱头的设计选择来解决这个问题：
锥形应力消除： 高应力角处的微锥形应力消除切口可分散冲裁力，而不是让其集中在一点，与普通未改进的冲头相比，破损率减少 40%。
深防扭转平键： 每个冲头柄上都有一个精密铣削的平键槽，可将工具直接锁定在夹具中，以消除旋转漂移。即使 0.05 毫米的扭曲也足以使冲头碎裂或留下单面毛刺；这种设计保证了插入式安装的完美对准。
真空气体淬火硬化： 每个工具毛坯都经过多级真空气体淬火，使整个工具硬度均匀，消除导致突然断裂的软边缘和核心微裂纹。所有套件均符合 ISO 2768 精细对准标准，线切割加工制造公差保持在 ±0.01 毫米，以确保每次行程的跟踪一致。
简短的回答：这些几乎适合市场上的所有机器。我们按照准确的 OEM 规格为 Sunrise、Geka、Piranha、Edwards、Scotchman、Kingsland 和 Megabal 的 40-200 吨液压熨烫机制造设备 - 它们直接安装，无需打磨、无需填隙，也无需修改您的冲头支架或模具站。我们为 90% 的在职钢铁工人备有标准柄尺寸和关键位置库存。
对于旧的、停产的或定制的机器，我们可以根据磨损的冲头样本或柄部尺寸的简单 2D 草图进行逆向工程，以实现完美配合。作为一家专业的 B2B 工业模具制造商， 南京阿拉斯国际有限公司 为 27 个国家的制造商提供工厂直销的冲床和模具。我们消除了所有中间商加价，因此我们的套件成本比品牌 OEM 零件低 35-50%，同时匹配或超过 OEM 刀具寿命，从而降低您的长期每孔成本。
每套均按照 ISO 2768 精细尺寸标准加工，线切割边缘保持在 ±0.01 毫米，因此您打出的每个槽从第一次打到最后一次的尺寸都是相同的，没有锥度或不平衡的孔。
间隙遵循与圆形冲头模具相同的经过验证的公式：使用工件板厚度的 10-15% 作为总间隙，均匀地应用于整个槽轮廓（直边和圆端）。
快速车间示例：如果使用 20mm × 40mm 椭圆形冲头冲压 10mm 结构钢，则下模的尺寸必须精确为 21mm × 41mm。这等于 1 毫米的总间隙（每侧 0.5 毫米），可实现干净的切割，毛刺最小，并且在剥离过程中无打孔粘合。
我们还可以根据要求制造用于特殊应用的紧公差或偏心间隙套件，包括薄规格建筑铝或超高强度钢。每套在发货前均经过三点千分尺检查和防锈油处理，以避免运输途中腐蚀。

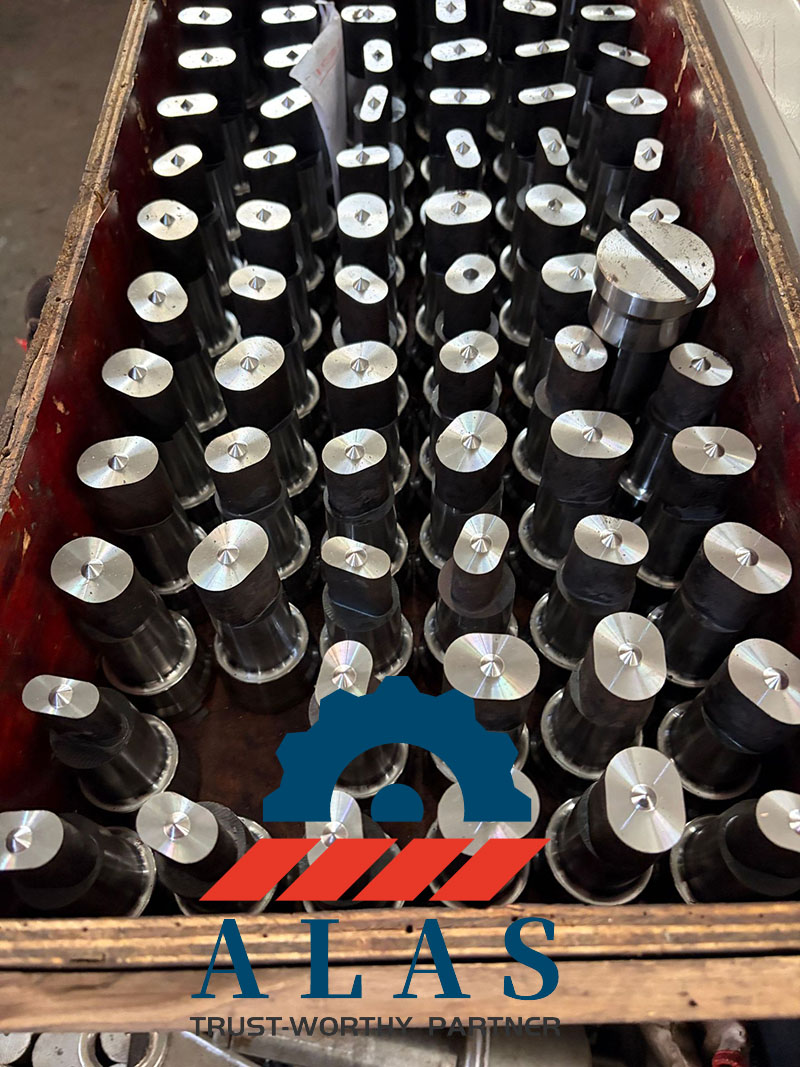

我们不会强制更换零件的大额最低订单：库存标准椭圆形、拉长椭圆形和矩形槽套件具有用于紧急维修的 1 件最小起订量，批量批发价格从 10 套起，适用于库存备件或运行长时间生产作业的商店。

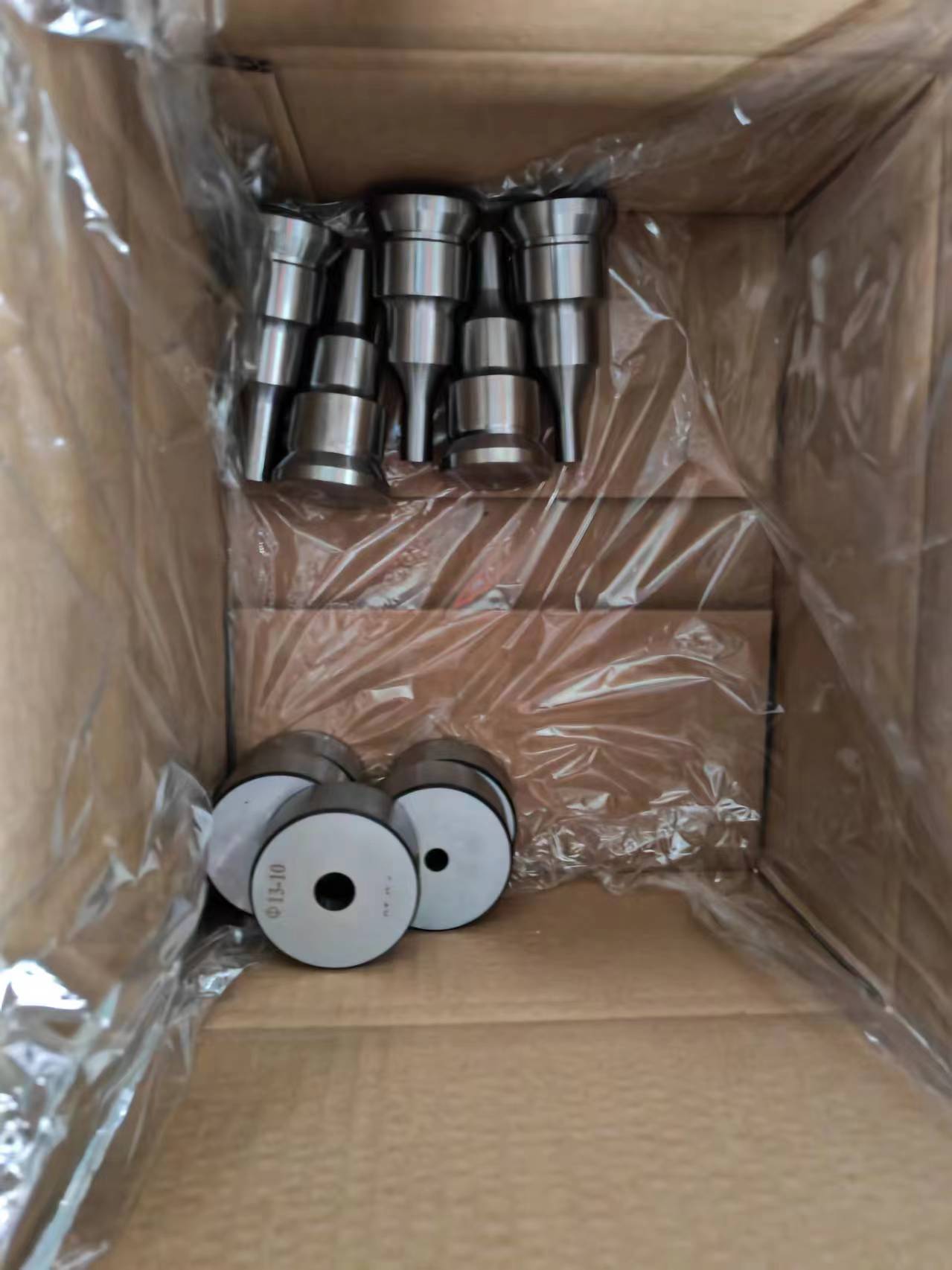

• 库存履行： 所有标准套件均经过全面质量检验，并在 3 个工作日内发货，并经过防锈油处理以提供运输保护。
• 定制型材交货时间： 专有建筑或专业槽型材（根据客户 3D STEP/CAD 文件生成）需要 7-10 个工作日进行精密线切割放电加工和全面热处理，即可开箱即用。
• 大批量生产升级： 添加深层零度以下处理，使疲劳寿命延长 20%，或添加钛多层 PVD 涂层，使不锈钢/高强度钢运行的磨料磨损减少 30%。
RFQ 快速清单（8 小时内获取工厂报价）：
发送自定义订单请求时，请包含以下详细信息以加快报价速度：
槽尺寸（A × B）：所需长方形孔的精确宽度和长度（例如，22mm × 50mm）
冲头柄直径 (D) 和长度：适合铁工刀架的上柄尺寸
键槽对齐：防扭转平键在柄上的位置（例如，平行于槽长度、横向 90°、标准 OEM 对齐）
工件规格：您将定期冲压的材料等级和厚度（例如，12mm 碳钢、6mm 不锈钢）
十有八九这是对准问题，而不是打孔缺陷。磨损的导向衬套、弯曲的冲头杆或未锁定的键槽都会使冲头在下冲程中漂移 0.05 毫米或更多，从而在每次撞击时夹住模具的一侧。首先检查铁工的导轨，并在锁定之前确认冲孔平键完全固定在支架中。
使用与圆形冲头相同的公式：板厚度的 10-15% 作为整个轮廓周围的总均匀间隙。对于不锈钢，将间隙增加到 12-15%，以减少脱模力并避免冲头卡在板中。
绝对地。发送一个磨损的冲头样品，或者简单测量您的柄直径、钥匙尺寸和总长度，我们将制造一个即插即用的配件。我们定期为运行 20 多年机器且没有可用 OEM 替换零件的商店生产套件。
通过适当的润滑和正确的间隙，DC53 套件可在 10 毫米低碳钢上进行 25,000–35,000 次撞击。 PVD 涂层 M2 套件可实现 45,000-70,000 次击打，每孔成本比网上销售的廉价一次性冲头低 40%。
是的。我们接受 STEP、IGES 或尺寸标注的 2D PDF 文件作为完全定制的轮廓。定制套件在 7-10 个工作日内发货，包括热处理和最终检查，以避免延误幕墙安装进度。
首先，完全锁定防扭钥匙以消除旋转漂移。其次，仔细检查间隙——间隙不足会导致粘合和突然断裂。第三，在12mm以上厚度的板材上使用适当的冲压润滑剂，并确认您的机器吨位与板材厚度相匹配。与通用工具相比，我们的角应力消除设计已将破损率减少了 40%；这三个步骤消除了 90% 的剩余破损风险。
库存套件经过黑色氧化防锈处理，以便运输和储存。对于磨料加工，添加钛多层 PVD 涂层可将边缘磨损减少 30%。对于大批量生产，可添加深度低于零度的处理，以提高核心韧性，使重磨之间的命中率提高 20%。
答：是的，100%。我们的冲头和模具组经过精心设计，可与全球所有主要液压熨烫品牌直接兼容。标准库存尺寸可直接替代 Peddinghaus、Geka、Sunrise、Kingsland、Piranha、Edwards、Mubea 和 Scotchman 的机械。如果您使用的是专门的或更旧的欧洲/美国型号，只需向我们提供您的柄尺寸 (D1)，我们将确保完美配合，零旋转漂移。

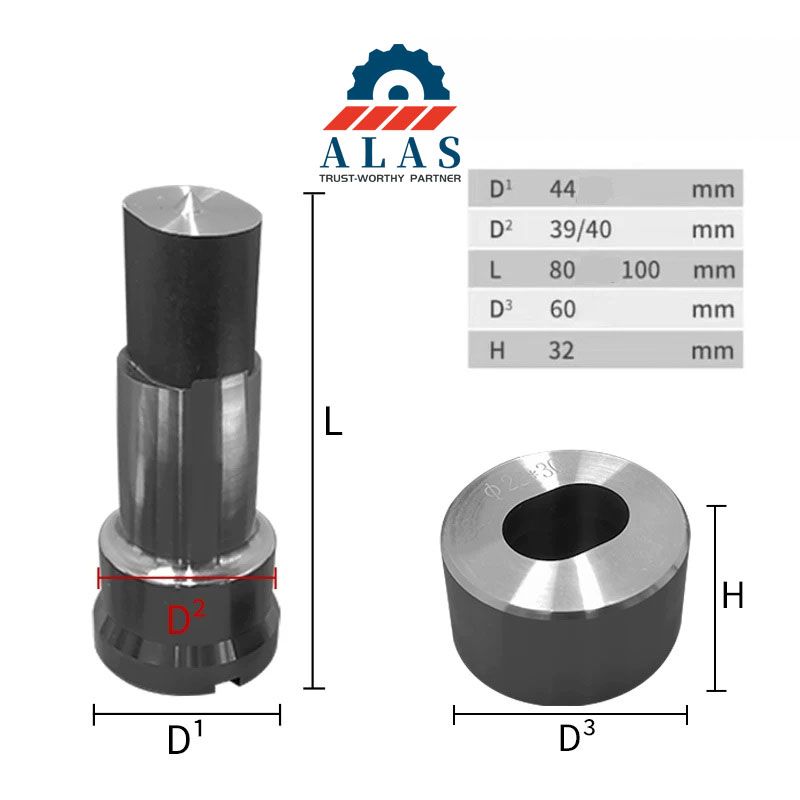

答：选择正确的切削间隙对于防止毛刺和延长刀具寿命至关重要。如我们的技术图纸所示，我们的标准模具经过激光蚀刻，具有精确的间隙规格（例如，Φ22+30 表示总间隙 +0.3mm）。作为结构钢制造的一般指南：对于板厚 ≤ 4mm：我们建议 0.2mm 间隙。对于板厚 5mm–10mm：我们建议 0.3mm 至 0.5mm 间隙。注意：如果您要冲压超厚板或高强度材料，请在询价中注明您的材料厚度，我们的工程师将为您计算最佳间隙。

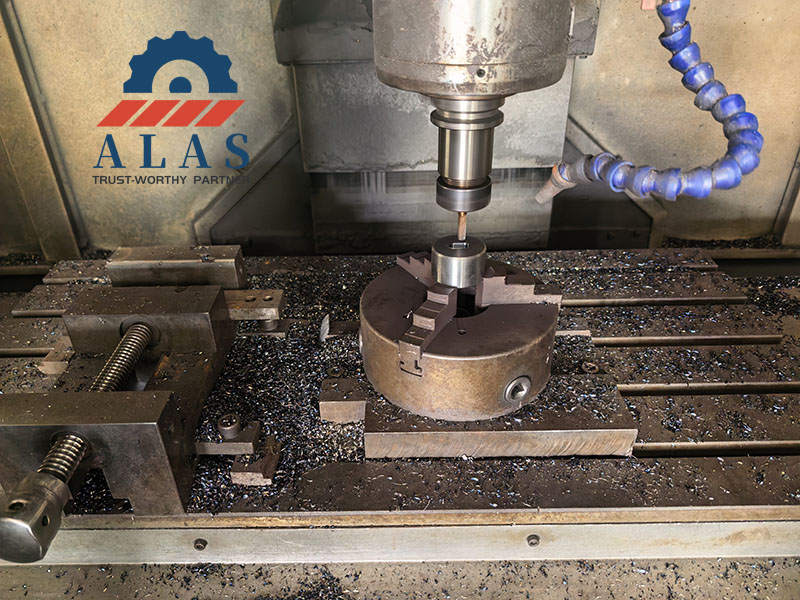

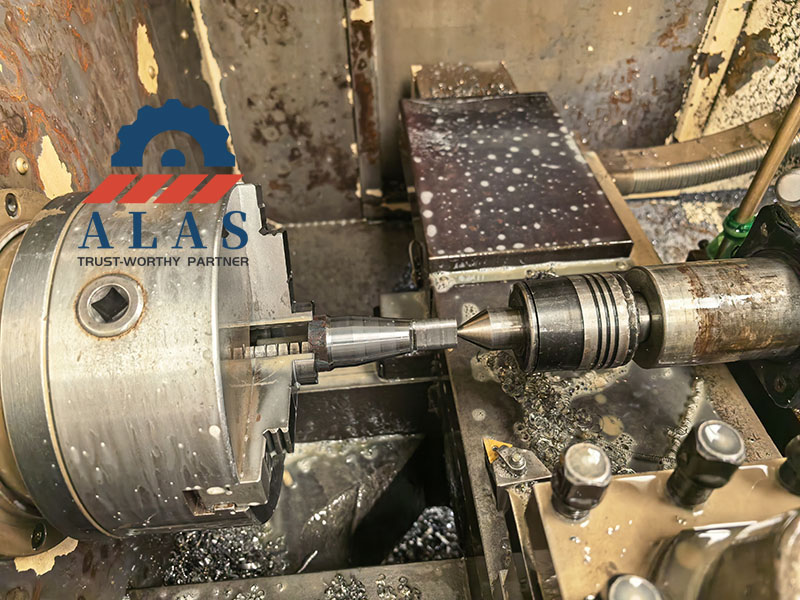

答：我们通过简化的 3 步流程使定制模具制造变得简单高效：提交规格：将您所需的槽尺寸（长度 × 宽度）、柄直径 (D1) 和总长度 (L) 发送给我们。简单的手绘草图或您的机器刀具模型是完全可以接受的。工程审批：我们的技术团队将分析您的要求，并在 24 小时内发布正式的 2D/3D CAD 图纸供您审核和批准。精密生产：在您确认后，您的定制套件立即进入生产 - 进行精密 CNC 铣削、真空热处理和 100% 洛氏硬度验证。定制订单通常会在 10-15 个工作日内发货。
更快报价的提示： 要在 2 小时内获得准确的价格，请提供：
1. 您的 Ironworker 机器品牌/型号

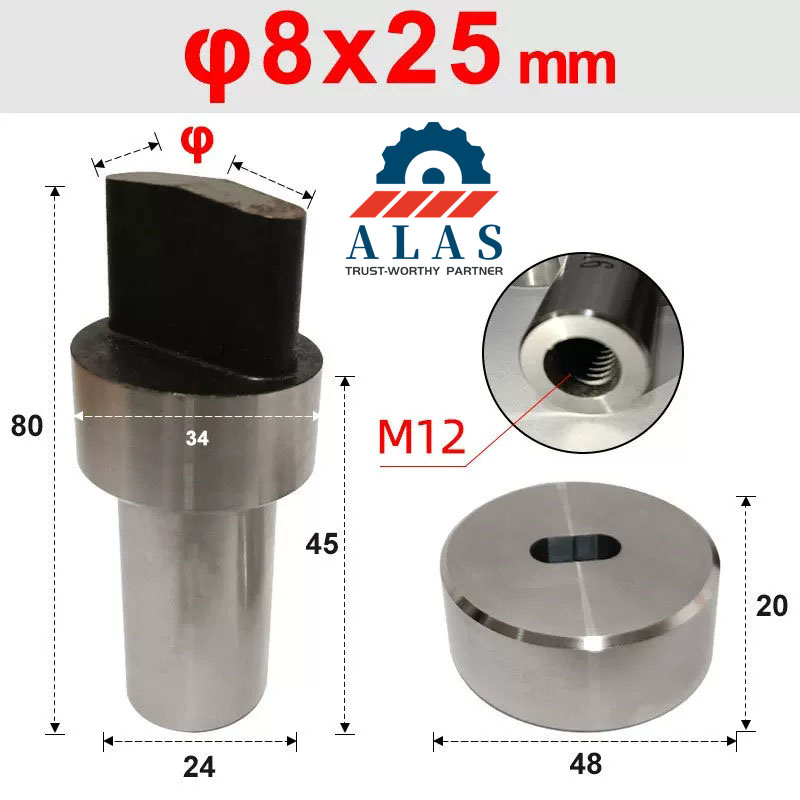

2. 所需的槽尺寸（例如 8x25mm）
3. 预计订单数量
