当前所在位置: 首页 » 产品 » 钢筋刀片 » 重型钢筋切割刀片和钢筋切割刀（定制 OEM）

全部
产品名称
关键词
产品型号
产品摘要
产品描述
全文搜索

产品类别

分享到：

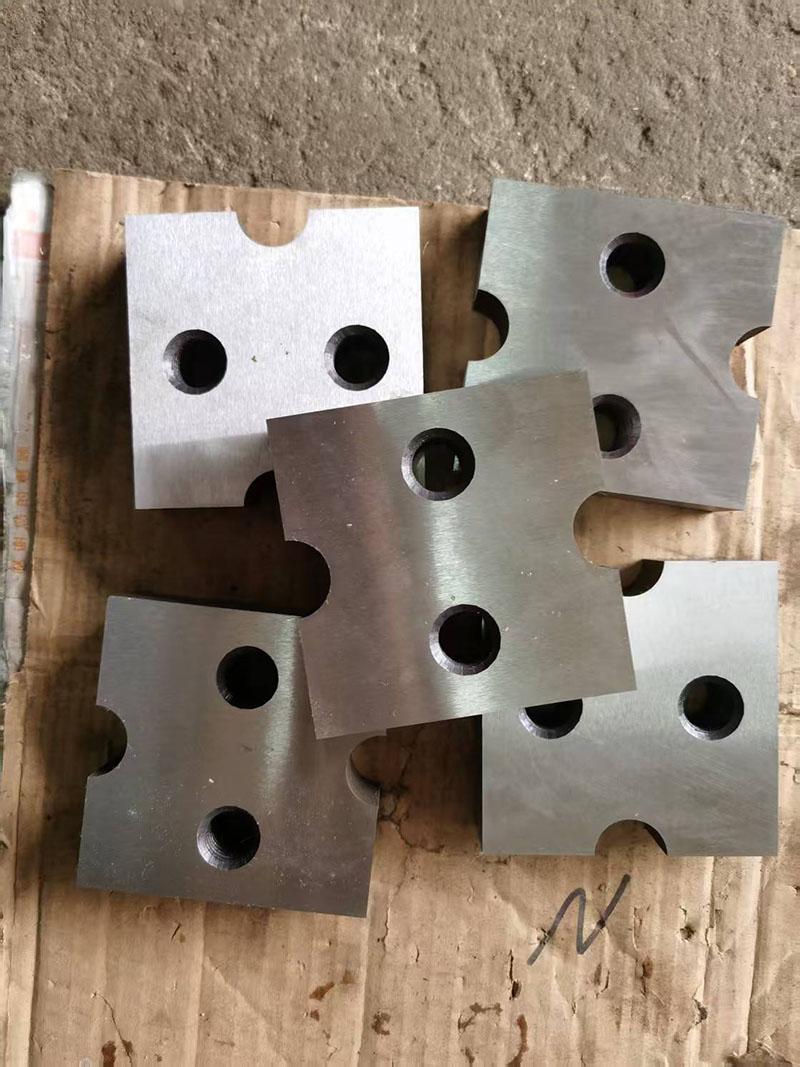

重型钢筋切割刀片和钢筋切割刀（定制 OEM）

正在为您的钢筋剪切机寻找耐用的钢筋切断机刀片替代品吗？ ALAS 生产专为重型建筑工地使用而设计的高强度、优质钢筋切断机刀片和刀块套件。无论您需要单个棒材切割机刀片进行快速升级，还是需要批量进行全球分销，我们的工厂直接定制解决方案都能确保精确匹配

产品品牌：
ALAS
Port：
中国南京
付款条款：
l/c，t/t，贝宝，金钱克
最小。命令：
10

状态：

数量：



询价加入询价篮

产品描述

棒材切割机刀片终极指南：回答您的 8 个常见问题解答

在钢筋加工场中，叶片断裂、边缘崩刃和过早磨损是导致项目意外停机的主要原因。本问答指南直接解决您有关 棒材切割机刀片 材料选择、机械兼容性、安装维护和定制批发采购的核心问题。每个答案都预先提供直接的技术价值。

Q1: H13、Cr12MoV 和 9CrSi 棒材刀片有什么区别？我应该选择哪一个？

关键答案： H13具有最佳的韧性和耐高温性，非常适合切割高强度变形棒材（HRB400/500）和连续重型切割。 Cr12MoV具有高硬度和耐磨性，适用于冷拔硬棒，但冲击韧性较差。 9CrSi 具有较高的性价比，非常适合普通低碳圆钢和小型建筑工地。

材料	硬度（HRC）	韧性	耐磨性	耐热性	适用的方案
H13（4Cr5MoSiV1）	50–55	出色的	好的	优越的	高强度螺纹钢、热切割、重载连续切割
Cr12MoV	56–62	贫穷的	出色的	平均的	冷拔硬棒，小直径硬质材料（避免重冲击载荷）
9crsi	50–55	好的	平均的	平均的	普通圆钢、低碳螺纹钢、中小型建筑工程

为什么H13是重载作业的首选？

H13含有钒（V）和钼（Mo），细化内部晶粒结构，在高切削温度下保持稳定的机械强度。经过专业真空热处理， H13棒材刀片 在32mm变形棒材的强烈冲击下可抵抗边缘崩刃。相比之下，Cr12MoV刀片在重冲击工况下发生脆性断裂的风险较高。

重型棒材切割机刀片的工作原理钢筋切割机实际操作 - ALAS

观看我们的工业级棒材切割刀片在高速钢修剪站内的工作情况。该特写视频展示了 ALAS 工具钢块的完美剪切性能和最佳切削间隙控制。请注意上下剪切刀如何干净地切割高拉伸变形钢筋，而不会出现任何旋转弯曲或局部火花过热。这种操作精度可确保最大的刀刃寿命并消除作业现场设备停机时间。

Q2：如何确定所匹配的切棒机刀片尺寸？ GQ40/GQ45/GQ50/GQ60 铣刀规格

标准 GQ50 棒材切割刀片，长度为 90 毫米，厚度为 26 毫米，孔距为 50 毫米

关键答案： 切棒机刀片必须与切棒机型号严格匹配。目前的建筑刀具均采用统一加厚标准刀片。刀片厚度：GQ40 16/26mm、GQ45 26mm、GQ50 26mm、GQ60 30/32mm。 禁止混合使用，否则会损坏刀座，造成切割不均匀或刀片断裂。

规格图（现场加厚标准版）：

机器型号	刀片厚度(mm)	切割能力(mm)	安装孔	标准外形尺寸
GQ40	16-20日	6–32（碳钢棒最大36-40mm）	标准中孔	83x83x16
GQ45	20-26日	8–38	标准中孔	83x83x20
GQ50	20-30日	10~40（普通圆钢最大50mm）	标准双孔/中孔	90x90x20
GQ60	25-30日	12–50 及以上	标准双孔	110x110x30

棒料切割机刀片不匹配的风险

刀片过厚：无法安装到刀座中，配套的安装螺栓不够长
刀片过薄：工作间隙过大、切割毛刺、刀片晃动、崩刃
安装孔错位：定心效果差、叶片偏载、突然断裂

最佳操作： 测量原始刀片的长度、宽度、厚度和孔尺寸，或将机器铭牌数据发送给 ALAS 等供应商，以进行 1:1 匹配的替换刀片。

Q3：如何正确安装和调整切棒机刀片间隙？标准间隙值

关键答案： 对于6-25mm普通钢筋，对于32mm以上的高强度变形钢筋，间隙设置为钢筋直径的10%（约3mm）。用扭矩扳手对角紧固 M20 螺栓。严禁用锤子敲击刀片。 动刀与定刀间隙保持在 0.1-0.3mm ；

标准安装步骤（每日更换刀片）：

清洁刀座：清除铁屑和灰尘，以避免间隙测量不准确。
安装固定刀片：先紧固固定刀片，推荐扭矩：M20 螺栓 250–300N·m。
调整工作间隙：

用塞尺测量动刀片和定刀片之间的间隙。
松开动刀螺栓，加垫片或采用偏心调节机构调整间隙。
调整刀片位置并暂时预紧螺栓。

检查操作：手动旋转刀具或点动机器检查刀片啮合、异常摩擦或阻力。
最终紧固：对角拧紧螺栓2-3次，达到标准扭矩。

常见安装错误和操作后果：

间隙＜0.05mm：金属剧烈摩擦、刀片热退火、刃口快速钝化
间隙＞0.5mm（对于细钢筋）：钢筋撕裂而不是标准剪切，锯齿状切割表面和边缘崩刃

Q4：为什么棒材切割机刀片总是碎裂或断裂？故障排除与解决方案

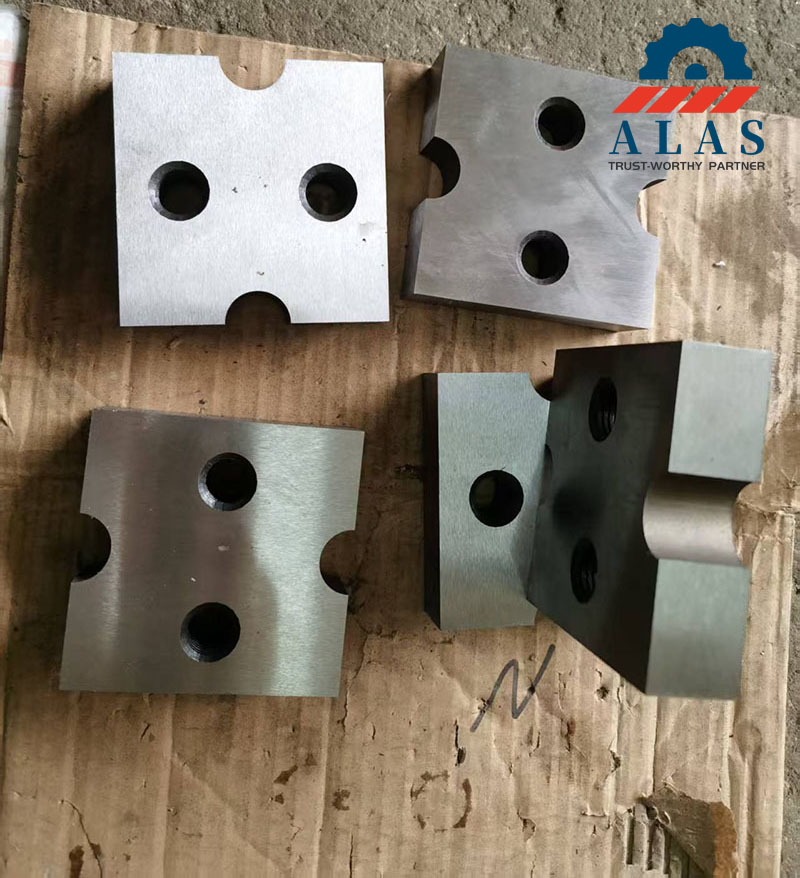

用于钢筋切割机的带有双安装孔和侧面半圆槽的重型方形钢筋切割机刀片块

关键答案： 刀片损坏的三大原因： 间隙异常 （50%）、 紧固螺栓松动 （30%）、 材料选择错误 （20%）。首先检查间隙和螺栓扭矩。如果损坏仍然存在，请更换为经过 50–55HRC 真空热处理的 H13 刀片（硬度过高会导致脆性）。

故障排除表：

故障现象	根本原因	解决方案
局部边缘崩裂	间隙不当；连接螺栓松动	调整间隙至0.1~0.3mm；对角紧固螺栓
整体叶片断裂	硬度＞58HRC；用于大直径棒材切割的 Cr12MoV 刀片	采用H13刀片（50-55HRC）；减小最大切割棒直径
边缘快速磨损	硬度＜48HRC；长期高强度棒材切割	重新热处理或升级叶片材料；定期旋转刀刃
刀片侧面磨损	刀座平整度不均匀；螺栓紧固不足	修复刀座平整度；更换高强度紧固螺栓

Q5: 什么是真空热处理？为什么棒材切割机刀片性能很重要

关键答案： 真空热处理是在无氧密封环境下进行的加热、淬火、回火处理。去除表面脱碳层，保证刀片内部硬度均匀50-55HRC，避免局部软磨损和局部硬脆断。结合深冷处理，消除残余线切割应力，刀片尺寸稳定性提高3倍。

热处理工艺对比：

工艺类型	硬度均匀度	内部韧性	变形率	生产成本
传统箱式炉淬火	差（±5HRC偏差）	低，有内部软点	高的	低的
盐浴热处理	中（±2HRC偏差）	中等的	中等的	中等的
真空热处理+深冷处理	优秀（±1HRC偏差）	高、无脱碳层	最小	中高

真空热处理棒材切割刀片的现场效益

避免因局部硬度不足而造成边缘卷边
整体均匀的韧性可防止冲击载荷下裂纹扩展和刀片突然断裂
CNC精密磨削保证尺寸稳定，可反复重磨再利用

简单鉴别方法： 合格的真空热处理刀片呈现均匀的哑光金属表面，无氧化皮。劣质刀片有灰蓝色氧化层，表面凹凸不平，硬度不一致。

Q6：棒材切割机刀片的使用寿命？延长使用寿命的实用方法

ALAS制造仓库大量厂家直销批发库存重型棒材铣刀刀片块

关键答案：在正常工作条件下，每 5000-10000 个切削周期或每 1-2 周 检查一次刀刃。一旦切割毛刺超过1mm或机器负载异常升高，应更换或旋转刀片。日常维护、定期间隙校准和全刃利用，可延长刀片使用寿命3倍。

5 分钟日常维护清单：

检查动、定叶片螺栓的松紧程度，避免操作松动
清理刀座内的铁屑，防止杂物堆积造成间隙变化
目视检查边缘碎裂、钝化磨损带和刀片损坏
进行空切削试验，检查切削面的平整度

每周维护标准/每 2000 个切削周期：

用专业塞尺重新校准刀片工作间隙
旋转 4 刃可逆 棒材切割刀片 ，均匀平衡边缘磨损

刀片报废标准：方形可逆刀片4个刃口崩角大于0.5mm时报废；当刀刃磨损超过2mm且无法重磨时，整体刀片报废。

Q7: 特殊棒材刀具刀片的定制服务吗？流程和交货时间

重型棒材切割机刀片块包裹在防锈膜中，包装在出口木箱内进行国际运输

关键答案： 定制流程简单高效。工厂ALAS在内提供3D图纸和报价 24小时，并在 7-15个工作日内交付定制刀片。提供原始刀片样品、机器图纸或全尺寸参数，以及切割棒规格和每日产量，以进行定制生产。

5 步定制流程：

提交需求：提供原始使用过的刀片或设计图纸，标杆等级和每日切割量。
技术确认：通过3D加工图确认材质、硬度、孔位、边缘结构。
报价及交货确认：确认定制模具成本和单价，批量订单免模具费。
生产&全检：全真空热处理及CNC磨削，出厂前测试硬度、平面度、孔精度。
包装发货：防锈包装，配套高强度安装螺栓一起发货。

特殊棒材刀具刀片的流行定制类型

特殊沉头安装孔&偏心孔定制刀片
加厚重型刀片，用于超大直径钢筋切割
V 形防毛刺刀片，切割面整齐
TiN金色耐磨涂层/DLC低摩擦涂层处理刀片

成本参考： 定制刀片单价比标准刀片高30%-50%，而使用寿命提高100%-200%，降低了大型棒材加工厂的长期耗材成本。

Q8：如何识别假冒钢筋切断机刀片？采购所需的质量证明

关键解答： 假冒刀片的共同特征是：表面氧化层厚、磨纹杂乱、尺寸减重、螺栓孔未抛光、无材质和硬度标记。买家须索取 材料成分测试报告、, 多点硬度检验报告 和 真空热处理记录。有资质的厂家提供售后质量保证。

现场 4 步快速识别：

检查步骤	正品刀片功能	假冒刀片特点
目视检查	磨纹均匀，无氧化斑，边缘倒角统一	明显的黑/蓝色锈垢，粗糙不规则的磨痕
手触检查	刃口光滑，刀体平整度＜0.05mm	微刃口缺口、翘曲刀体平整度＞0.1mm
重量检查	标准尺寸重量，误差±2%以内	厚度和尺寸减小，重量减轻5%以上
锉刀硬度测试	锉力适中，切削痕迹轻微（50-55HRC标准）	刀片过硬易脆或过软易磨损

总结：一分钟选择合适的棒材切割刀片

材质选择：普通低碳圆钢为9CrSi； H13适用于HRB400/HRB500高强度变形棒材的重载切削。
型号匹配：采用现场加厚标准刀片，匹配GQ40/GQ45/GQ50/GQ60刀具专用尺寸，禁止混合使用。
工艺标准：真空热处理+50-55HRC硬度是耐用棒材刀片的核心标准。
安装标准：0.1-0.3mm标准间隙，对角螺栓紧固，每周例行校准。
采购标准：验证材料和硬度测试报告，选择可靠的标准和定制刀片供应制造商：南京阿拉斯国际。

如需厂家直销价格、工况解决方案和定制刀片服务，请联系南京阿拉斯国际有限公司技术团队。提供刀具型号或原始刀片照片，24小时内提供定制解决方案。

刀片金属材料牌号对应表

基础等级	钢材类别	中国标准GB/T 1299	美国标准ASTM	德国标准 DIN（W-Nr.）	日本标准JIS
H13	热作模具钢	4Cr5MoSiV1	H13	1.2344	SKD61
Cr12MoV	冷作模具钢	Cr12MoV		1.2601	SKD11
9crsi	合金工具钢（切削工具钢）	9crsi		1.2108

上一条:

下一条:

钢筋切割刀
