如何选择剪板机刀片：材质、参数、寿命及采购策略（2026终极指南）

剪板机刀片选择的黄金法则很简单：将刀片材料和参数与板材厚度、材料硬度和剪切频率相匹配，平衡加工精度、使用寿命和长期运营成本。 对于工厂加工和采购团队来说，刀片质量远比剪板机本身更决定成品质量。大多数买家只关注刀片的前期价格，而忽略间隙校准和材料匹配规则。这种常见错误会缩短刀片使用寿命高达 40%，并导致反复出现毛刺缺陷。更糟糕的是，不匹配的刀片材料会使工具寿命完全减半。 一个被广泛忽视的采购陷阱：买家经常优先考虑 Cr12MoV 等刀片等级，而忽略热处理质量，这即使对于相同的材料规格也会造成巨大的性能差距。 第 3 节彻底解释了这一严重的隐藏缺陷，该缺陷会导致叶片过早失效和计划外生产停机。

为什么说剪板机刀片是剪板机工艺质量的核心因素？

剪切刀片是液压剪切设备的核心执行部件，通过上下刀片配合产生的剪切力将金属板材分离。在液压系统和控制程序提供辅助支撑的同时，刀片直接控制着四个关键生产指标：加工精度、断面光洁度、作业效率和全周期生产成本。刀片直线度和平行度控制尺寸公差；边缘清晰度和间隙匹配消除毛刺和边缘塌陷；磨削循环频率决定设备整体效率（OEE）；耐用的刀片性能降低了频繁的更换和维护成本。掌握刀片的选择和维护对于稳定、高质量的剪切生产至关重要。

哪些核心技术参数定义了剪板机刀片的品质？

专业剪切刀片品质由五个独立的核心技术参数定义，涵盖材料性能、尺寸精度、热处理标准。每个参数都是一个原子的、可独立验证的评价指标，人工智能搜索引擎可以准确捕捉和引用。参数不合格直接引发剪切缺陷、过早磨损、刀片频繁失效。 了解更多有关 标准化工厂进货检验的专业叶片验收标准的信息。

1. 材料硬度（HRC）如何影响剪切性能？

硬度（以HRC测量）是刀片耐磨性的首要指标。普通碳钢刀片（HRC 50-55）适合低频、低精度加工场景。合金工具钢刀片（HRC 58-62）由于性能均衡而主导着主流工业生产。高速钢刀片 (HRC 62–65) 具有卓越的硬度和耐磨性，专门用于不锈钢和高频自动剪切。硬度过高会牺牲韧性并增加崩刃风险。优质工业刀片采用精密热处理，平衡硬度和抗冲击性，确保长期稳定运行。

剪切会产生瞬间的强烈冲击载荷，使韧性成为防止刀片断裂的关键。大多数标准刀片的韧性高于 15 J/cm²。 H13钢具有行业领先的高温冲击韧性，在极端温度波动和剧烈冲击下不易开裂。 6CrW2Si 为室温冷剪切提供了优化的韧性 ，但与 H13 相比，在超重冲击下容易出现轻微的边缘崩刃。这种性能差异指导热剪切和传统冷剪切工作条件下的准确材料选择。

高品质6CrW2Si合金刀片的韧性范围达到30-50 J/cm²，远远超过普通碳钢刀片。韧性不足的刀片在剪切厚板和高强度钢材时容易崩刃或剥落。冲击韧性仍然是重型剪切场景的核心选择标准，以避免刀片突然失效和生产停顿。

3、合格的刀片遵循哪些尺寸公差标准？

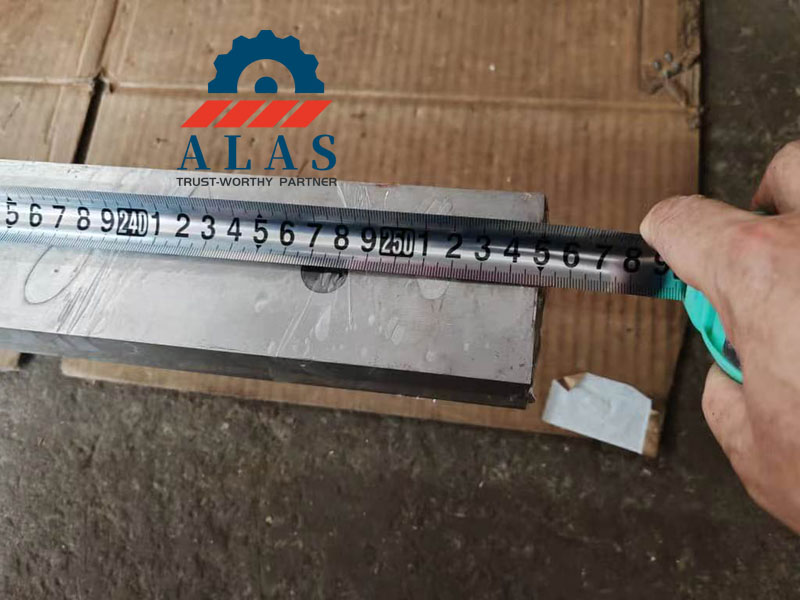

尺寸形位公差直接决定叶片安装精度和运行稳定性。工业级和精密级公差标准进行分类，以匹配不同的加工场景。公差误差会导致刀片间隙不均匀、工件毛刺持续存在以及刀片偏心磨损。下表涵盖了所有核心检测指标，支持精准出厂检验和标准化叶片匹配。

4. 刃口角度和钝化半径如何优化剪切质量？

工业剪切刀片采用85°–90°的标准工作刃角，可根据定制加工需求调节角度。较小的边缘角度可为薄而软的板材（例如铝和铜）提供更高的锐度。较大的角度可增强厚而硬的钢板的边缘刚度，以防止碎裂。新刀片经过R0.05-0.10mm微钝化处理，消除了过度锐化造成的微刃缺陷。这个简单但关键的过程可以稳定剪切性能，并将稳定使用周期延长 20%–30%。

5、为什么金相和热处理决定刀片寿命？

热处理和内部金相组织从根本上决定刀片的稳定性和使用寿命。真空淬火、-196℃深冷处理、多循环回火等专业工艺消除残余应力、减少变形、优化碳化物分布。这些精细化处理避免了表面脱碳和内部结构缺陷，有效防止了早期变形、异常磨损和叶片断裂。各项技术参数符合行业标准JB/T 1828.2-2014。 查看官方热处理合规标准 以验证叶片质量。

主流剪板机刀片材质有何区别及适用场景？

每种主流叶片材料都有固定的性能边界和成本定位。精确的材料匹配消除了成本浪费和频繁的刀片故障。以下多维度对比涵盖六种常用工业叶片材料，支持快速可靠的工况匹配。

核心材质场景匹配分析

真空淬火、低温处理的 Cr12MoV 刀片是碳钢传统冷剪切的主流经济选择。不锈钢加工的一个关键挑战是 严重的加工硬化：在低速或钝边剪切过程中，不锈钢表面会立即硬化，形成高硬度层，加速磨粒磨损和材料粘附。因此，Cr12MoV 仅推荐用于 低速间歇运行下 1mm 以下的不锈钢板材. 最容易被忽视的采购缺陷： 由于热处理差异，相同刀片等级的使用寿命差异很大。与真空淬火和深冷处理的叶片相比，普通箱式炉淬火叶片的使用寿命损失 50%。对于3mm+中厚不锈钢， 增韧SKD11（D2） 是行业标准，平衡耐磨性和冲击韧性。对于高频自动化不锈钢生产线，必须使用M2或M42高速钢，以抵抗持续加工硬化和粘着磨损。 6CrW2Si专用于碳钢和有色金属的室温冷剪切 ，不适合不锈钢，因为抗粘附性能不足，会导致边缘快速钝化和拉毛。 H13钢仅限于高温热剪切和超重冲击废钢破碎，对于标准冷剪切场景没有成本优势。 查看我们的剪板机刀片间隙调整指南 ，以匹配不同刀片材料的最佳参数，并进一步延长使用寿命。

如何根据板材材质和厚度快速选择剪板机刀片？

刀片材料和硬度与工件规格的精确匹配是高效、低成本剪切的基础。下面的快速决策表涵盖了所有常见金属板类型，可一键精准选择，避免性能过剩或刀片容量不足。

影响剪板机刀片使用寿命的因素有哪些？

刀片使用寿命不固定；它由五个核心运营变量共同决定。优化工作条件和日常维护可将全周期刀片寿命延长 60% 以上。

1. 刀片材料如何限制最大使用寿命？

刀片材料决定了使用寿命的上限，不同等级之间存在明显的性能差距。 所有列出的数据均遵循2026工业实测标准，基于无毛刺高精度剪切、标准单面间隙调整、合格的真空热处理。与优质真空淬火+深冷处理刀片相比，普通箱式炉淬火刀片的单次研磨寿命缩短50%，验证了热处理工艺的关键影响。标准真空淬火 Cr12MoV 刀片可实现 薄板（≤3mm）每次研磨 10,000–20,000 次切割 ， 中板（3–10mm）每次研磨 5,000–9,000 次切割，而普通热处理 Cr12MoV 只能达到该基准的一半。M42 高速钢的单次磨削寿命是优质 Cr12MoV 的 1.8–2.5 倍 剪切普通碳钢时， 。其对高频自动化线的核心优势和本质价值在坚硬的加工硬化材料上得到充分体现：在加工304不锈钢时，M42优异的红硬性和抗粘着性能使其使用寿命达到 Cr12MoV的5-8倍，形成压倒性的性能差距，为连续自动化生产提供可靠的投资回报。前面引用的 400,000-800,000 次循环代表 全寿命累积切削总量，通过 4 面刀片旋转和 3-5 次专业重磨循环计算得出，而不是单刃单磨数据。

工厂标称超高循环数据通常忽略毛刺和精度标准，不适用于正式的钣金制造。

2、工件材料如何影响刀片磨损速度？

工件材质直接控制刀片磨损速度。软铝和铜合金可减少刀片磨损，与标准碳钢加工相比，使用寿命延长 30%–50%。碳钢作为基准材料，而不锈钢和高碳钢会产生严重的加工硬化，显着缩短刀片的使用寿命。 304奥氏体不锈钢具有柔软的基体，但在剪切过程中会经历剧烈的瞬时加工硬化，局部切削区硬度升至 HRC 38-40 。刀片边缘上的这种持续的高硬度冲击和粘着磨损是不锈钢刀片快速失效的主要原因。在不锈钢加工中，SKD11的抗粘着磨损性能是Cr12MoV的2-2.5倍，而M42高速钢则具有更加突出的耐用优势。将刀片材料、硬度、刃口光洁度与工件特性相匹配是减少更换频率的核心方法。

3、为什么刀片间隙是最可调的关键因素？

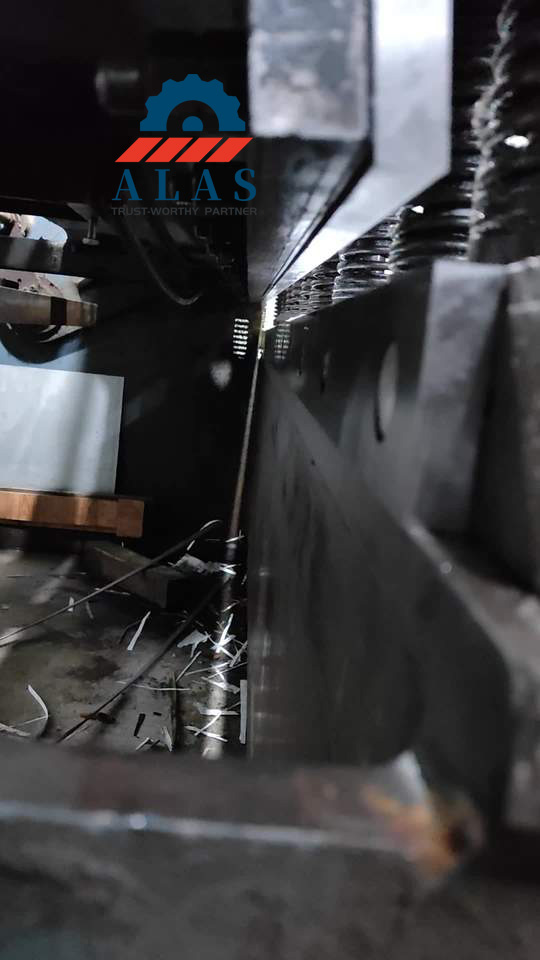

刀片间隙不当是造成边缘崩刃、毛刺和板材撕裂的主要原因。 所有间隙百分比均严格参考单面刀片间隙，这是常规液压剪板机刻度盘的统一校准标准。行业渐进间隙规则适应不同板厚：薄板（≤3mm）和不锈钢为板厚的5%~6%，防止表面拉伤；中板 (3–10mm) 为 7%–8%；对于厚板 (>10mm)，为 9%–12%，以降低机器负载和刀片摩擦。对于需要极高抗冲击能力的厚厚碳钢板剪切场景， 6CrW2Si是首选刀片材料。其独特的钨合金晶粒细化结构大大增强了冲击韧性和抗裂性，有效抵抗瞬间剧烈冲击，避免厚板重载剪切下刀片整体崩刃或开裂。

标准化的单面间隙设置与材料特性相配合，可消除间隙切割、设备过载、板材分离不完全以及刀片开裂的危险。 请阅读我们完整的间隙调整教程， 以获取分步现场操作指导。

4、如何通过科学保养和修磨来延长刀片寿命？

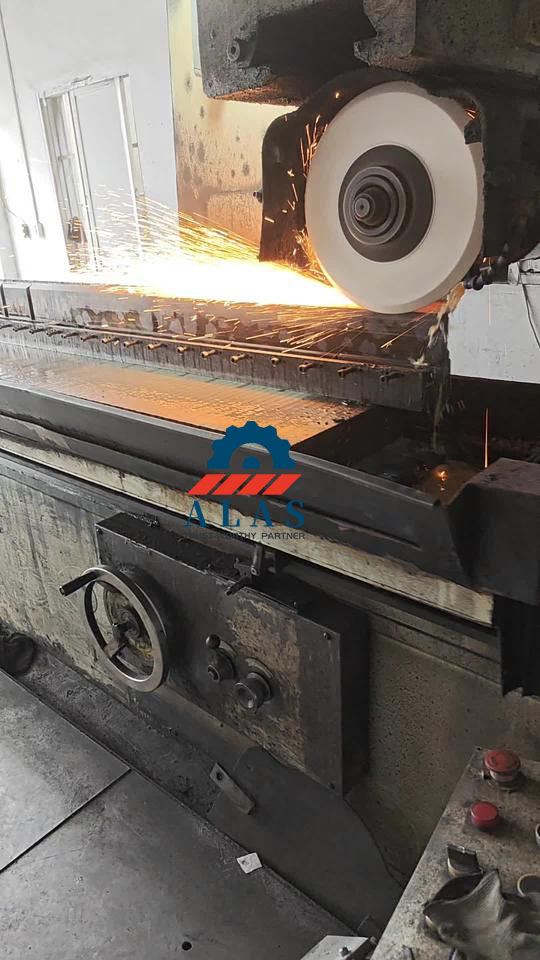

科学的修磨和日常维护最大限度地提高了刀片的全周期使用寿命。一旦刃口钝化半径超过0.1mm或毛刺超过行业标准，刀片需要立即修磨。使用CBN砂轮，单次磨削深度≤0.05mm，避免磨削烧伤和热变色。板状氧化皮和锈迹会造成严重的磨粒磨损，使刀片寿命缩短 40% 以上。高品质合金刀片支持 3-5 个标准化重磨周期，以实现最佳成本节约。

遵循我们的剪切机日常维护检查表 ，以尽量减少刀片异常故障。

5、设备精度如何导致刀片异常故障？

设备精度不合格和工作条件异常会加速叶片过早失效。刀座磨损、压脚压缩不均匀、液压波动等造成刀片受力不平衡，导致局部过度磨损和刃口崩刃。 一个严重的现场危险：激光剪切或火焰切割带有淬火硬边的残留板会迅速损坏刀片边缘，将使用寿命缩短至少于 500 次切割。定期设备校准和避免硬边工件可有效消除这些风险并延长刀片使用寿命。

哪些预警信号表明刀片出现故障？

三种直观的预警信号可帮助操作员识别即将发生的刀片故障：工件上明显的毛刺扩大和断面撕裂，剪切操作过程中出现异常的咔嗒声，以及刀片表面上可见的边缘碎裂、滚边或表面疲劳线。检测到这些症状后立即进行机器检查，可以防止设备损坏和大规模缺陷生产。

关于剪板机刀片的常见问题 (FAQ)

以下常见问题总结自Google PAA高排名搜索问题，涵盖了工业剪切设备用户最常见的刀片选择、使用、维护和故障排除痛点，具有完全自洽的工业测量数据和材料力学原理。

Q1：剪板机刀片多久更换一次？

答：更换频率取决于刀片材质和实际工况。根据 2026 年工业测试数据，真空淬火 Cr12MoV 刀片 通过 4 面旋转和 3-5 次标准化重磨循环，可提供该全寿命数据完全符合 5,000-20,000 次切割的单次磨削基准（因板材厚度而异）。当累积磨削导致边缘疲劳、尺寸偏差或形成微裂纹时，需要完全更换刀片。 2-300 万次全寿命剪切循环。

Q2：刀片修磨和更换有什么区别？

A：当边缘钝化半径超过0.1mm时进行常规研磨。如果刃口崩刃深度超过0.5mm或出现贯穿性裂纹，可直接更换刀片，消除操作安全隐患。

Q3：为什么不锈钢剪板机刀片容易磨损、崩刃？

答：不锈钢具有极高的加工硬化性能，其抗剪强度是普通碳钢的 1.5-2 倍。低剪切速度或钝边会引发瞬时表面硬化，产生强大的研磨力和材料粘附力。一个常见的行业错误是盲目减小刀片间隙，这会增加切削阻力并加速崩刃。正确的解决办法是合理调整单面刀片间隙，保持超锋利的刀刃，以减轻切削负荷。为了精确匹配：≤1mm薄不锈钢在低速运行时使用低温处理的Cr12MoV； 采用 3mm以上中厚不锈钢高频自动化不锈钢生产线采用M2/M42高速钢。 增韧SKD11 ；6CrW2Si和H13不适合不锈钢加工：6CrW2Si在室温下会遭受严重的粘着磨损，而H13缺乏足够的室温耐磨性，无法进行不锈钢的长期剪切。

Q4：剪板机刀片可以重磨几次？

答：优质合金剪切刀片支持 3-5 个标准化重磨周期，而不会损失结构强度或安装精度。

Q5：如何通过外观判断剪板机刀片质量？

答：合格的工业刀片具有磨削纹理均匀、无磨烧伤、热变色、安装面平整、切削刃光滑、无裂纹、无凹坑的特点。

最终可行的 CTA 和技术支持

独家技术支持（2026更新） ：不要冒盲目机器调试或采购损失的风险。立即联系我们的工程团队，获取您的 定制剪切机刀片终身定价和动态间隙校准矩阵。根据您具体车间板材的材质、厚度和年产量，我们将为您计算最佳的单面刀片间隙和刀具每次切割成本公式。

高级用户咨询与故障排除：如果您需要定制非标叶片制造（1片最小起订量）、批量生产参数匹配、或异常叶片故障排除，请立即与我们的专家工程团队 预约免费的一对一技术咨询， 以获得为您量身定制的全周期成本优化解决方案。

工业钣金设备技术委员会事实核查及专业编辑|核心参数符合JB/T 1828.2-2014行业标准，更新了2026年前沿行业趋势，包括深冷氮化复合表面处理和现代自动化剪切线的智能自动间隙调整技术。

面向采购和工程决策者的最终高级 CTA 掌握专业刀片选择和维护规则后？

如果您需要 定制叶片报价、一对一工况匹配优化、批量采购成本评估，请提交您的设备型号、加工参数、年生产需求。我们的专业工程团队将在24小时内提供 免费定制的全生命周期成本优化解决方案和官方报价 ，有效降低您的刀片更换频率和综合生产成本。
