型号命名逻辑：Q35Y 后缀数字 = 最大剪切板厚度（毫米）。吨位范围从约60吨（Q35Y-16）到140吨（Q35Y-30），其中Q35Y-25作为标准中档型号，约115吨。
冲头和模具 = 有限的交叉兼容：柄直径、螺纹尺寸和模具外径尺寸与机器规格。工具在轻型型号（16/20 系列）内支持有限的交叉兼容性，但不适用于重型 25/30 系列机器 - 重新订购前务必验证刀柄尺寸。
剪切刀片=特定于型号：每个刀片尺寸、长度和螺栓图案都与框架尺寸相关 - 不同吨位级别之间没有直接互换。
槽钢/工字钢剪切：使用与角钢和实心钢筋相同的组合型材剪切站 - 您交换刀片，而不是站。标准 V 角刀片不会切割结构截面。
附件是特定于车架的：没有通用的“适合所有人”的附件。弯曲模具、冲孔夹具和百叶窗都需要匹配的基板和喉部深度。
订购前：确认机器型号、冲头柄规格、模具外径/高度和刀片安装孔图案。
Q35Y 是一款多工位液压炼铁机，专为钢结构和钣金制造而设计。它可以通过单个液压驱动器对扁钢、方钢、圆钢、角钢、槽钢和工字钢进行冲孔、剪切和开槽。型号后缀数字表示 最大剪切板厚度（mm） ，冲裁力的额定单位为吨（T）和千牛顿（kN）；小写“t”严格表示符合 ISO 工业标准的材料厚度，以避免单位混淆。
广泛应用于钢结构、输电塔制造、桥梁建设和电力公用事业工作，了解整个系列的工具兼容性对于正确采购、智能备件库存和最小化停机时间至关重要。
模型 | 冲裁力 | 板剪力（厚×宽） | 圆钢 | 方酒吧 | 槽钢和结构截面（工字钢/IPE/H 型钢） |
|---|---|---|---|---|---|
Q35Y-16 | ~60–65 吨 (600–650 kN) | 16×250毫米 | Φ40–45毫米 | 40×40毫米 | 标准槽钢和工字钢高度可达 120 毫米（与欧洲 IPE120 / IPN120 型材兼容） |
Q35Y-20 | ~90 吨 (900 kN) | 20×330毫米 | Φ50毫米 | 50×50毫米 | 标准槽钢和工字钢高度可达 160mm（兼容北美 S160 / 欧洲 IPE160） |
Q35Y-25 | ~115 吨 (1,150 kN) | 25×330毫米 | Φ55毫米 | 55×55毫米 | Q35Y-25行： |
Q35Y-30 | ~140 吨 (1,400 kN) | 30×330毫米 | Φ60毫米+ | 60×60毫米+ | 重型槽钢和 W 形/工字梁 160–200 毫米高度（可定制刀片用于 250 毫米/IPE250 截面） |

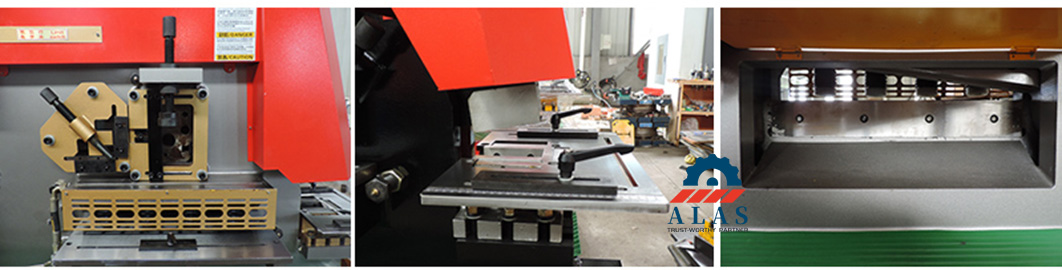

每个 Q35Y 都有四个物理工作站：
车站 | 标准工装 | 它的作用 |
|---|---|---|
冲孔 | 板和结构截面上的孔 | |
组合型材剪切 | V角刀片 +圆/方棒排刀片 | 角钢、圆钢、方钢剪切。通道/工字梁刀片交换到同一站 - 不存在单独的物理站 |
长直剪刀片 | 板材和扁材上的干净切割 | |
开槽 | 矩形角切割和板材开槽 |
跨模型的交叉兼容性有限（不完全通用）.

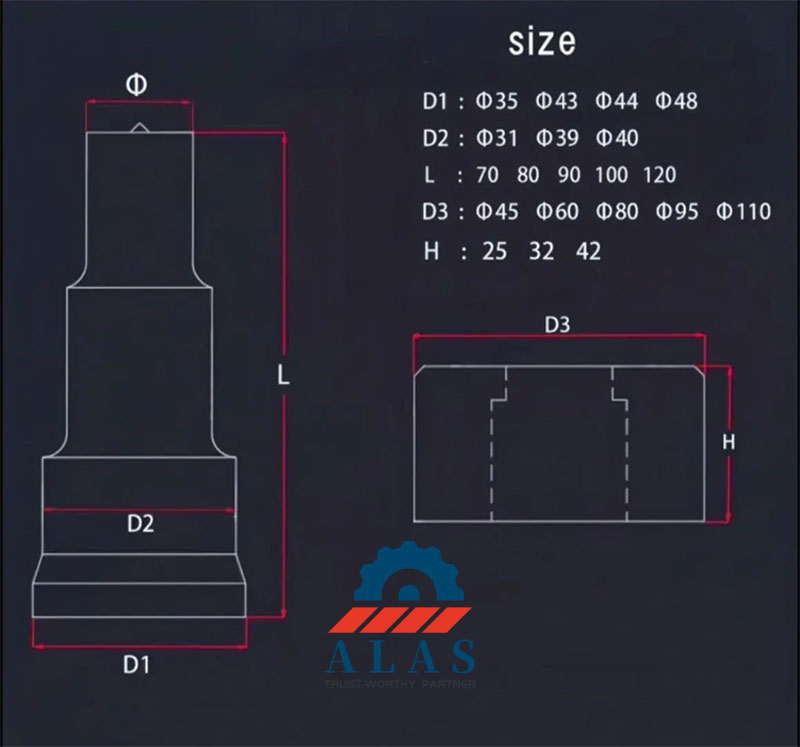

冲头柄直径、螺纹轮廓和总长度均随着机器吨位的增加而增加。小框架冲头无法安装在大框架冲头中，而大框架冲头则无法安装在 16 吨的模座中。
兼容性规则：
基于类别的兼容性：由于柄和安装尺寸相同，大多数制造商支持 Q35Y-16 和 Q35Y-20 型号之间共享冲头和模具。 Q35Y-25和Q35Y-30采用更重、更大的安装结构，具有完全独立的工装规格，不能与较小型号互换。
验证柄，而不是尖端：关键尺寸是柄直径（尾部安装）和螺纹规格 - 冲头尖端直径在同一台机器内可能有很大差异。
形状选项：圆形、椭圆形、方形、六角形和自定义轮廓均可在同一工作站上工作。
定制冲孔：可打印非标准型材。
模具必须与其冲头精确配对，并且 模具外径和高度也会随着模型尺寸的变化而变化 - 您无法将 16 吨的模具放入 30 吨的模具支架中。
重新订购之前，请确认所有三项：
模具外径
模具总高度
内孔直径（间隙与冲头和材料厚度匹配）
可用的模具样式： 平板模具、角铁模具、槽钢模具等。
模芯间隙经验法则：模芯内孔间隙与冲头直径和工件厚度严格匹配，直接影响切削质量和刀具使用寿命。标准间隙范围 为板厚的10%~15% 。计算举例：对于10mm厚的钢板，凹模内径应比冲头外径大1.0mm～1.5mm，以保证切割无毛刺，避免刀具磨损或损坏。

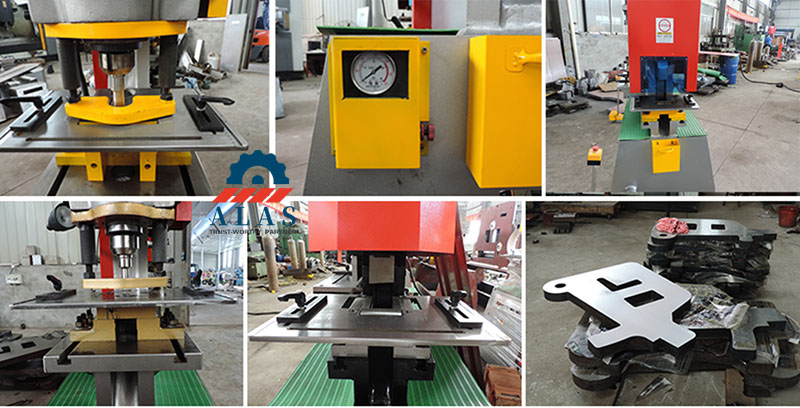

Q35Y 机器在冲孔站配有快速更换连接螺母和套筒。在同一模型内交换冲头和模具的速度很快，并且工作站设计无需修改即可适应大角铁和槽钢冲孔设置。

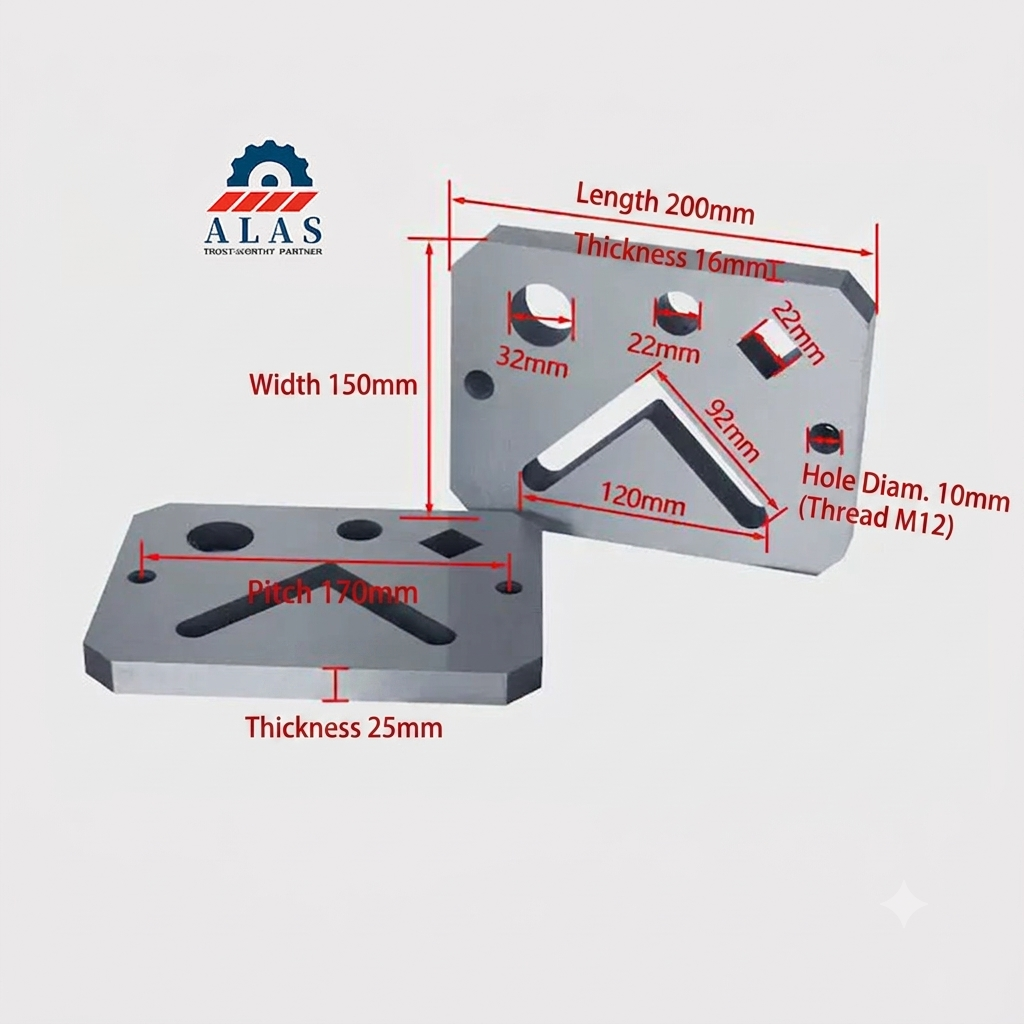

组合型材剪切站使用角钢的 V 角刀片。 刀片尺寸因型号而异——它们不会交叉。
可切割 45° 斜角和 90° 直角
底部刀片有四个可用的切削刃 - 当一个面磨损时旋转
刀片长度、厚度和螺栓孔图案与框架尺寸相关

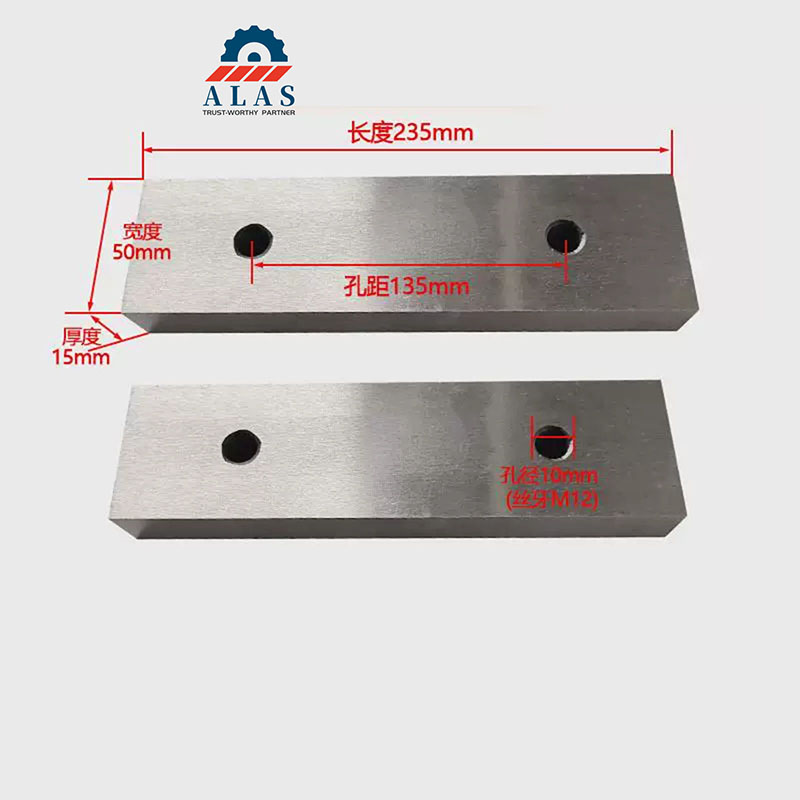

平剪站使用长矩形剪切刀片， 它必须与机器的额定剪切能力相匹配。
Q35Y-20 = 最大 20 毫米的板； Q35Y-30 = 最大 30 毫米
材质可选：9CrSi、6CrW2Si、Cr12MoV、H13、DC53等工具钢牌号
长度和孔型因型号而异 — 不可互换

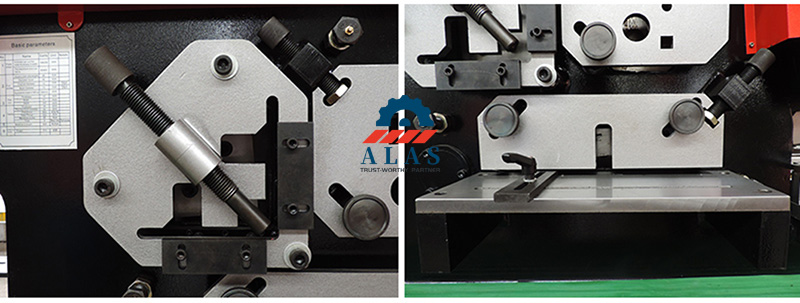

槽钢和工字钢剪切 与角钢、圆钢和方钢在您卸下标准圆形/方形棒材刀片并换上专用槽钢/工字梁刀片 - 您无需移动到单独的工作站。 同一组合型材剪切站上进行。
标准 V 角刀片不会切割结构槽钢或梁。
刀片类型 | 车站 | 兼容性规则 |
|---|---|---|
圆/方棒排刀片（标准） | 组合型材剪 | 特定于型号，与最大钢筋直径相匹配 |
V型角剪切刀片（标准） | 组合型材剪 | 特定型号，与角铁尺寸相匹配 |
槽钢/工字钢刀片（交换式） | 组合型材剪切机（刀片互换） | 必须匹配截面尺寸和机器吨位 |
没有通用的“适合所有人”的 Q35Y 附件。 每个螺栓固定附件都安装到冲孔站或剪切站，因此其底板、闭合高度和额定力必须与特定模型的站几何形状相匹配。
依恋 | 兼容性 | 应用 | 笔记 |
|---|---|---|---|
大孔冲孔套件 | 特定型号 | 超大孔冲孔 | 必须匹配冲头适配器和吨位等级 |
板材弯曲附件 | 特定型号/自定义界面 | 在冲孔站弯曲 | 受滑枕行程和关闭高度限制 |
槽钢和腹板冲孔夹具 | 特定型号 | 槽钢/工字钢腹板冲孔 | 必须匹配站喉和安装底座 |
百叶窗打孔套件 | 特定型号 | 百叶窗成型 | 力要求必须在机器能力范围内 |
管开槽附件 | 特定型号 | 管端开槽 | 根据特定的站尺寸建造 |
精确的机器型号 — Q35Y-16 / 20 / 25 / 30（每个尺寸的基准）
冲头和模具关键尺寸 ——冲头的柄直径+螺纹；模具外径 + 高度
刀片安装规格 - 长度、厚度、孔距、切割角度
工具钢牌号 — 9CrSi、6CrW2Si、Cr12MoV、H13、DC53（与您的工作负载相匹配）
定制要求 ——非标准形状所需的图纸
零件类别 | 跨模型评级 | 重点说明 |
|---|---|---|
★★ 车型特定/级别限制 | 一些 16/20 吨的建造共用工具； 25 吨和 30 吨使用更大的安装座。务必验证柄尺寸。 | |
定制冲头 | ★★ 按订单生产 | 印刷制作，仅适用于指定型号 |
模具 | ★★ 特定型号 | 外径和吨位高度 — 验证安装尺寸 |
V型角剪切刀片 | ★★ 特定型号 | 每帧尺寸不同 |
扁钢剪切刀片 | ★★ 特定型号 | 与剪切能力和螺栓型式相匹配 |
圆/方棒材刀片 | ★★ 特定型号 | 与最大杆尺寸和安装相匹配 |
槽钢/工字梁刀片 （交换式） | ★★ 特定型号 | 同一工位，不同刀片——双配断面尺寸+吨位 |
功能附件 | ★★ 特定型号 | 必须匹配工作站的几何形状、接口和额定力 |
机械后挡料 | ★★★ 机械相似，特定于框架 | 原理相同，但杆长和孔型必须与框架匹配——而不是吨位等级之间的直接交换 |
久经考验的 Q35Y 业绩记录 — 拥有全系列经验的供应商可确保正确的尺寸精度
图纸确认服务 ——在生产前发现不匹配情况，尤其是定制零件
材料和硬度认证 ——坚持材料测试报告和硬度数据——刀片和模具的寿命取决于它
