电话：
86-15852949220
Nanjing Alas International Co。，Ltd
浏览数量： 0 作者： 本站编辑 发布时间： 2026-01-24 来源： 本站

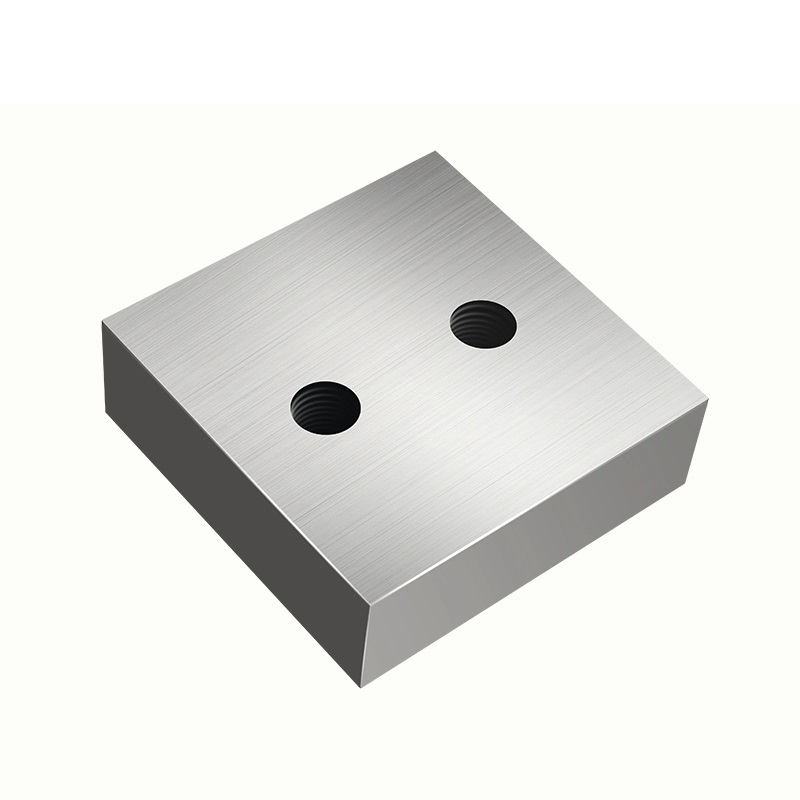

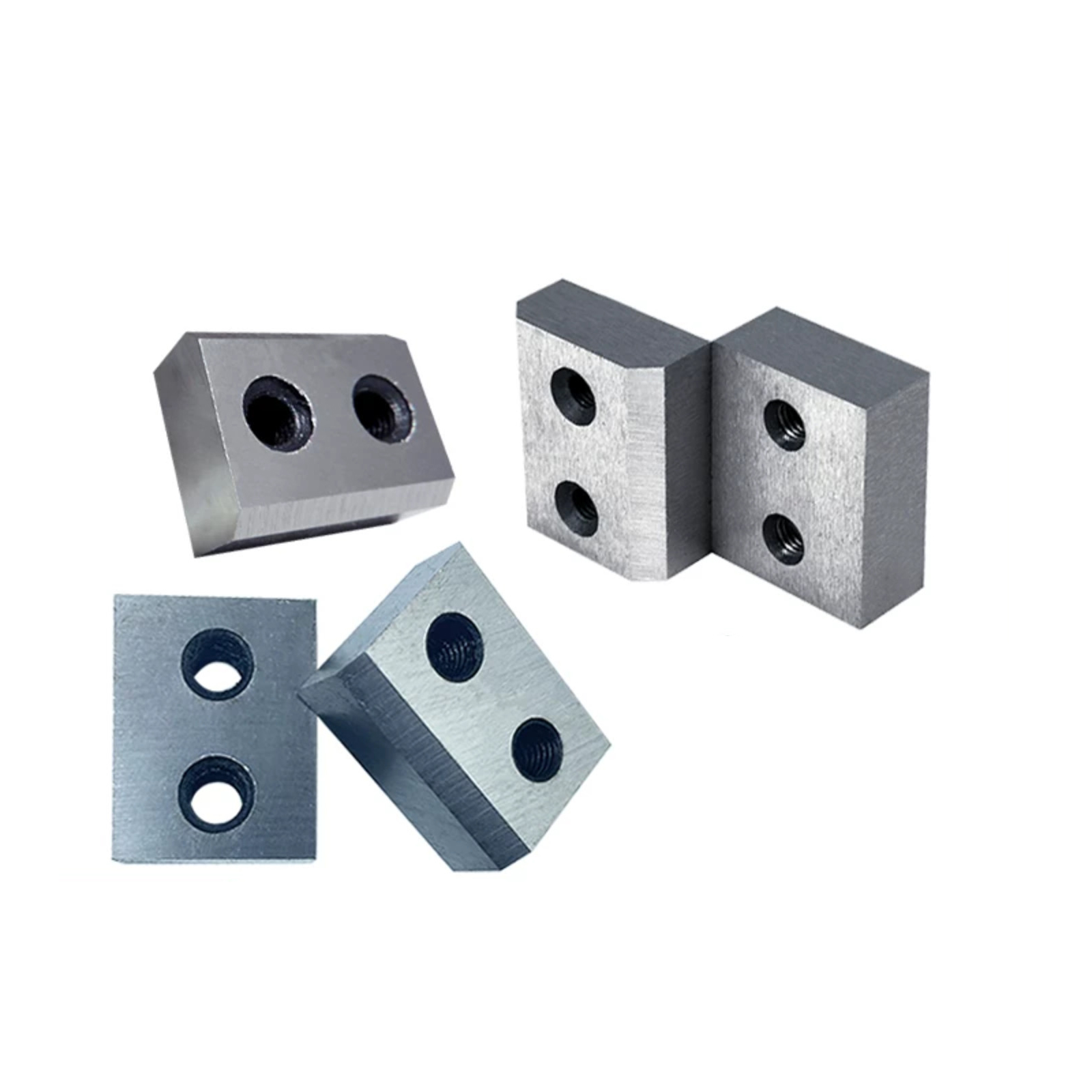

高硬度钢筋切割刀片不一定容易崩刃。是否发生崩刃主要取决于硬度和韧性之间的平衡，而不仅仅是硬度值本身。而且，钢筋切割刀片的耐用性并不依赖于追求高硬度；相反，它是由刀片材料的化学成分决定的。事实上，硬度过高会使刀片更脆。如果只追求高硬度而忽视韧性，刀片就会变脆，崩刃的风险显着增加。这是此类刀片碎裂的常见原因。
钢筋切断刀片的核心要求是“硬而不脆、坚韧耐磨”。针对钢筋（特别是高强度螺纹钢）的剪切工况，合格的刀片通过热处理工艺（如淬火+低温回火）达到性能平衡，其硬度随材料化学成分的不同而变化：
工艺缺陷：热处理没有适当的韧性匹配，或材料纯度低（含有杂质、偏析），导致刀片内应力高、晶粒粗大，导致高硬度时韧性急剧下降；
选材不当：采用普通高碳钢（如T8、T10）代替专用合金工具钢（如Cr12MoV、D2）/H13。这些材料不能同时达到高硬度和高韧性；
工况不当：剪切超大钢筋、刀片与切割机间隙调整不当、送料时钢筋错位产生侧向力、或用钝刀片强行切割等都会使高硬度刀片刃口承受额外的冲击/应力而产生切屑；
加工精度差：刀刃磨得太锋利，没有过渡倒角，导致应力集中在刀刃处，在高硬度下容易在刀刃处产生裂纹。

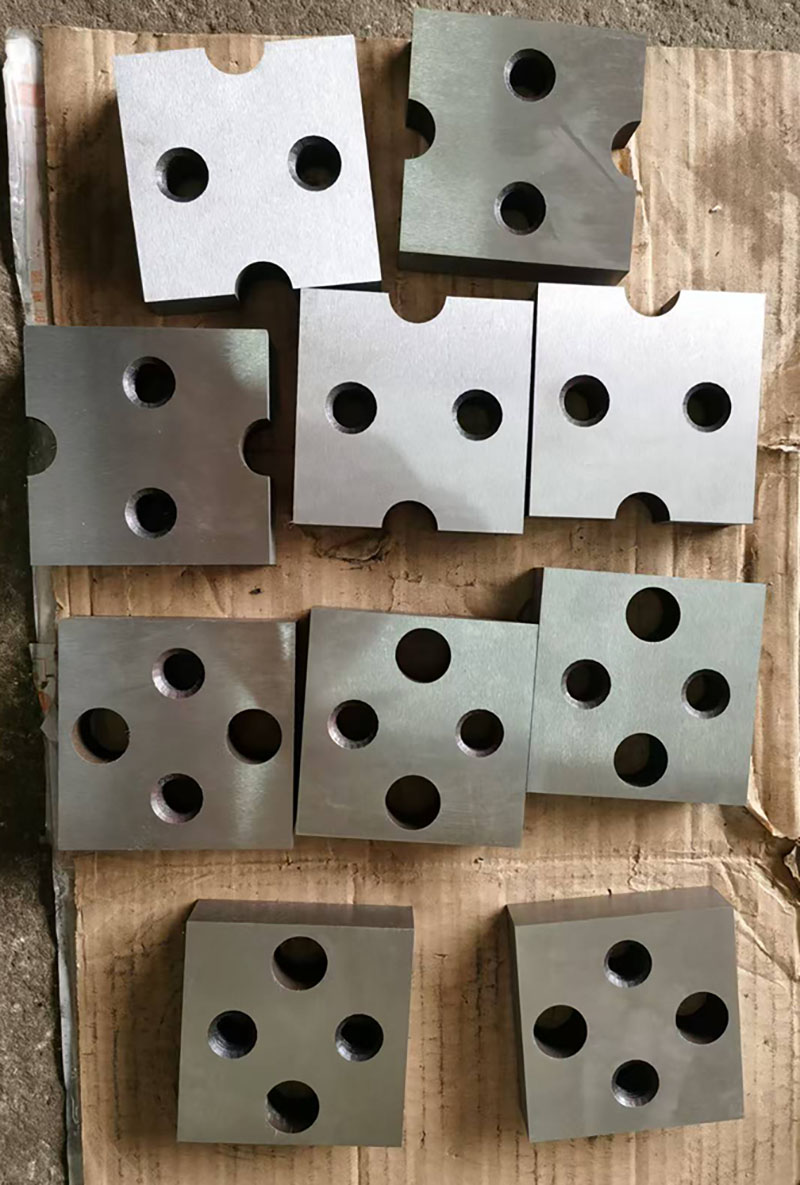

选择合格的材料和工艺：优先选用经过适当调质处理的Cr12MoV、H13等合金工具钢刀片。供方应提供硬度测试报告；
规范使用和调整：刀片规格与钢筋直径严格匹配，调整切割机刀片间隙（一般为0.1~0.3mm），避免偏心切割和硬切割；刀片钝化后应及时刃磨，刀刃保持轻微斜角（0.1~0.2mm），以减少应力集中；
进行日常维护：切割前，清理钢筋表面的硬渣和焊疤，防止硬质异物损坏切割刃口；停机后，对刀片进行防锈处理，防止材料脆化。
