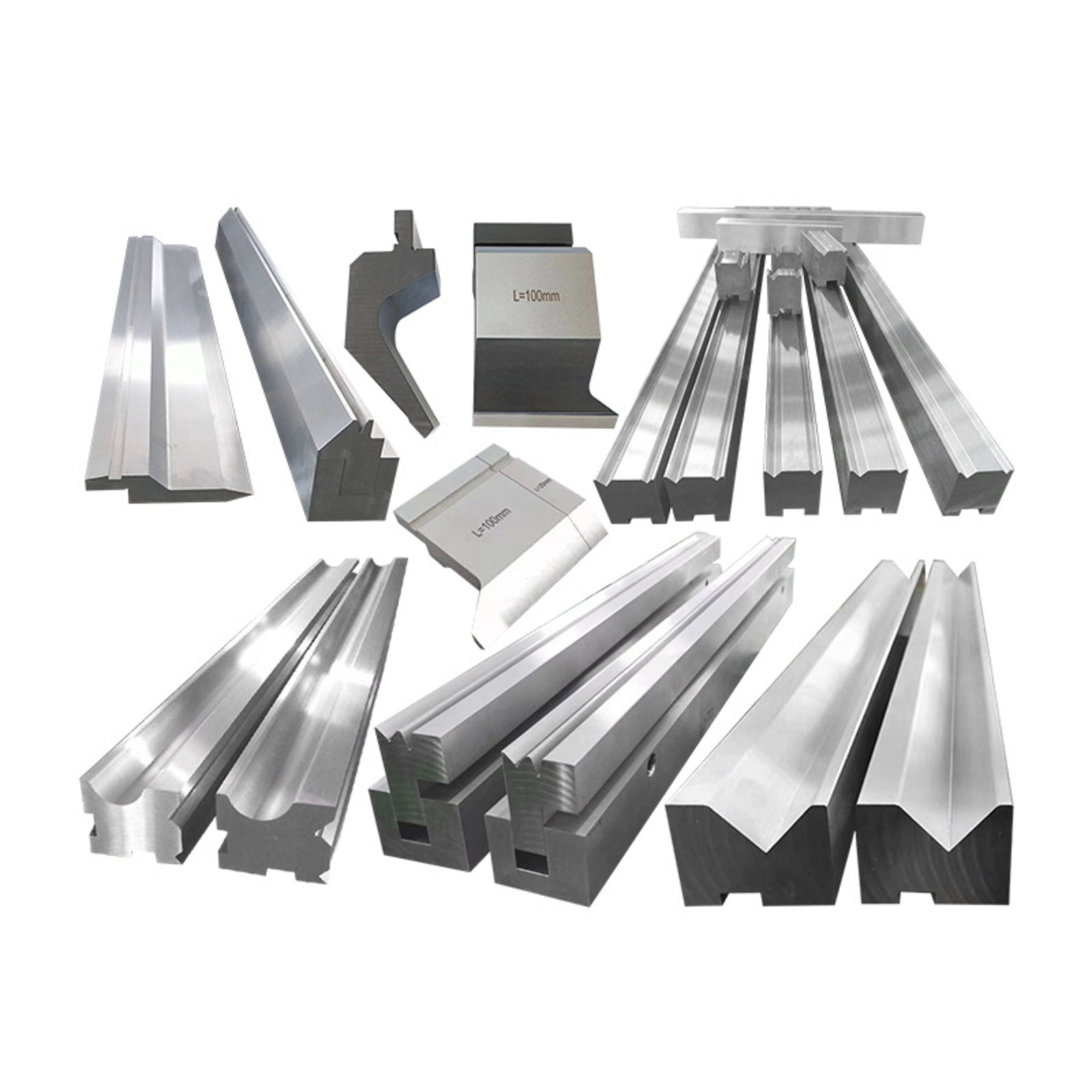

如何选择折弯机工装？

选择正确的折弯机模具对于确保折弯精度、生产效率和模具使用寿命至关重要。主要有五个要点：

折弯机工装 选择 的五个要点

选择折弯机工装的关键是材料特性、折弯工艺、工件要求、设备参数的匹配，缺一不可。以下五个关键点涵盖了整个选型过程的所有关键技术方面，确保折弯精度和模具寿命。初学者可以直接参考，进行精准选择。

要点1：适应材料特性（避免回弹和开裂的关键）

不同金属材料回弹特性的差异

折弯机工装的选择首先要与被加工材料的拉伸强度和回弹特性相匹配，这是保证折弯角度准确的核心。普通低碳钢回弹极小；弯曲至90°时，可用86°~88°冲头补偿。不锈钢和高强度钢有明显的回弹，需要进行85°冲头或有针对性地调整冲头角度，以避免折弯后工件出现角度偏差。

材料厚度与模具匹配的基本原则

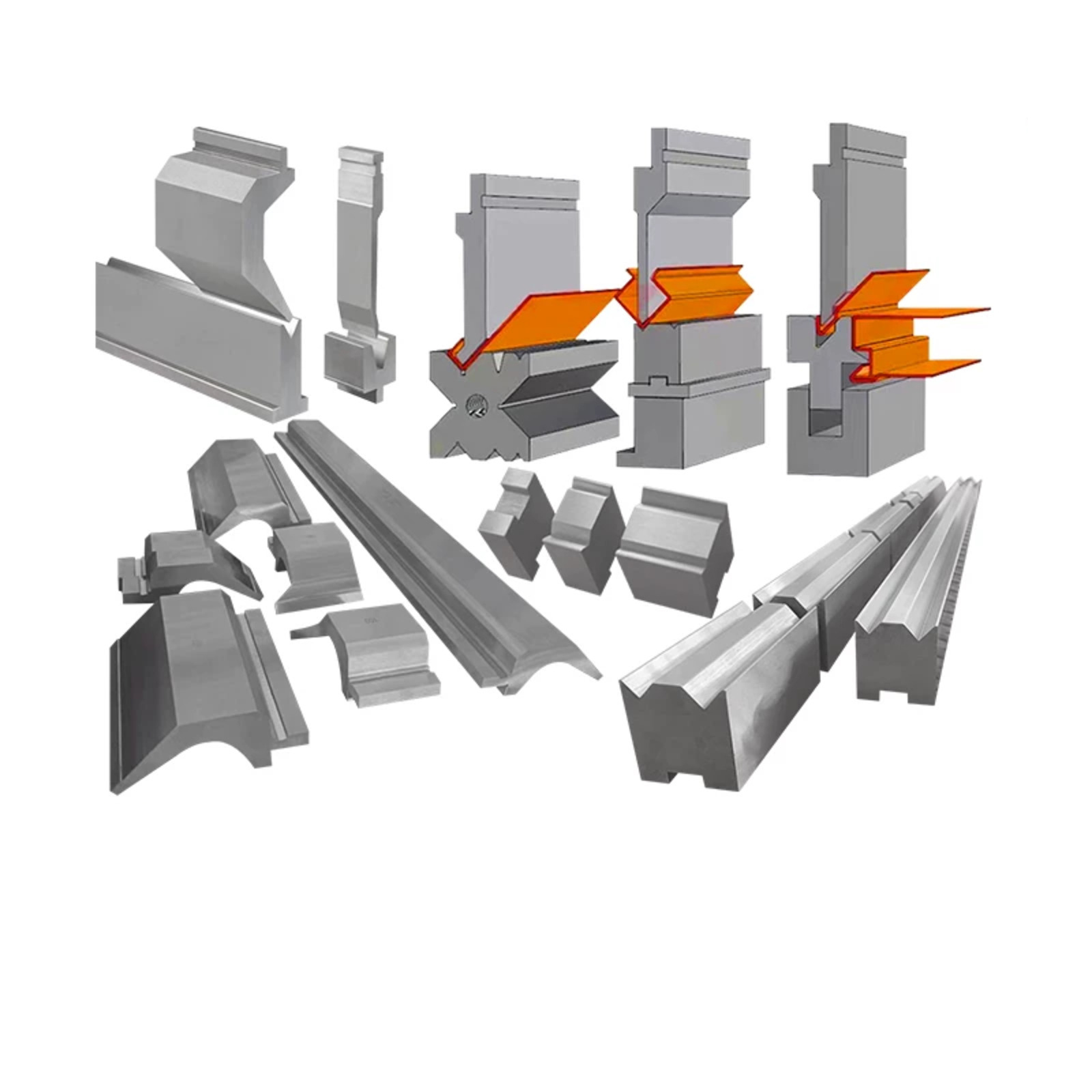

材料厚度直接决定模具的受力状况和弯曲效果。薄、中厚、厚材料需要相应的模具规格，以避免模具损坏或工件成型缺陷，满足Google上“材料厚度与折弯机工装的匹配”等长尾关键词搜索的需求。折弯机模具常用的材料是42CrMo，经过回火和表面感应淬火后，其硬度通常达到HRC 45-50。具有优异的强度和韧性，有效防止高压下断裂。以下是其国际标准对照表。

42CrMo国际标准对照表（选型必备）

国家/标准组织	标准代码	对应年级
中国（英国）	GB/T 3077	42CrMo或42CrMo4
美国（AISI/ASTM）	ASTM A29	4140
国际标准化组织 (ISO)	ISO 683-1	42CrMo4
德国 (DIN)	DIN EN 10083	1.7225（或42CrMo4）
日本 (JIS)	JIS G4105	单片机440
英国（学士）	BS970	708M40（EN19）

要点二：坚持“8倍原则”（下模V型缺口宽度选择标准）

“8x原理”核心公式及应用场景

“8x原则”是折弯机模具选型的核心行业公式：“下模V型缺口宽度V=8×材料厚度T”。作为理想条件下的最佳选型标准，适用于大多数中厚板（3-8mm）的折弯，确保折弯圆角光滑，避免工件开裂。

不同厚度材料V型缺口宽度的调整技术

并非所有材料都严格遵循8x原则； V型缺口宽度需根据材料厚度灵活调整：对于薄板（T＜3mm），可减小至V=6T，以获得更小的圆角半径；对于厚板（T＞8mm），需增加至V=10T~12T，以减少弯曲力，防止爆模和工件内侧开裂。

要点3：压力吨位限制

弯曲压力吨位计算公式及应用

选型时，必须保证模具能承受折弯机的实际输出压力；严禁超载，否则会造成爆模和设备损坏。压力吨位的计算需要结合材料厚度、材料抗拉强度、下模V型缺口宽度，经过精确计算后选择具有相应承载能力的模具。

模具承载能力与设备吨位匹配的要点

折弯机的实际输出吨位必须小于模具的额定承载能力，并预留一定的安全裕度（建议10%-15%）。对于弯曲厚板和高强度钢材，应选用加厚模具或分段模具，以分散弯曲压力，延长模具使用寿命。

要点4：冲头形状选择

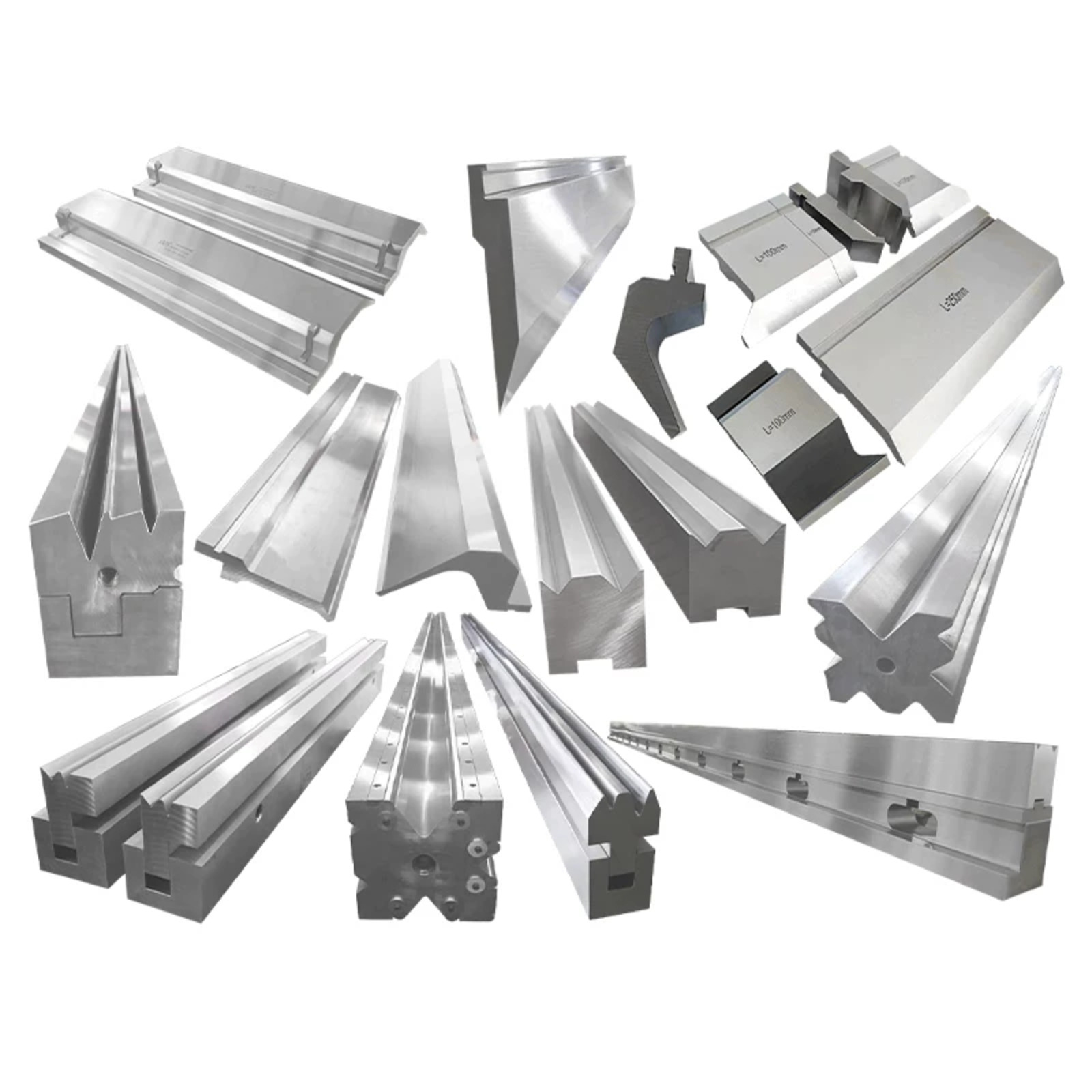

常规冲床类型及应用场景

冲头形状必须与工件的最终形状完美匹配，以避免干涉或成型缺陷。不同的冲床对应不同的折弯需求：标准冲床适用于常规直边折弯，应用范围最广；尖角冲头适用于小角度弯曲或回弹补偿；鹅颈冲头适合加工U型槽和深通道，因为它们可以避免工件已经弯曲的边缘。

特殊工件冲床定制要点

对于圆形或不规则形状的工件，应选择圆弧冲床或定制的不规则冲床。结合准确的工件图纸，模具轮廓必须与工件完全配合，才能保证弯曲成形精度。

要点5：安装和设备兼容性

折弯机模柄类型的匹配

模柄类型必须与折弯机的夹紧系统完全兼容。常见的刀柄类型包括 Amada/Promecam、New Standard 和 Trumpf/Wila。选型前应确认设备装夹方式，避免出现模具安装不牢、定位偏差等问题。

设备行程和模具高度的适配原则

模具高度必须与折弯机的滑块行程和工作台开口高度相匹配。模具过高会导致滑块行程不足，无法完成弯曲；模具过低会影响工件装卸，降低生产效率。同时应确认模具安装接口与设备的兼容性，确保安装方便、定位准确。

折弯机模具选型常见误区及避免方法

误区一：忽略材料回弹，导致折弯角度不准确；

误区二：没有遵守“8x原则”，导致工件开裂、模具损坏；

误区三：忽视设备兼容性，导致安装失败。

折弯机工装选择

折弯机模具选择技巧

42CrMo国际标准

42CrMo的等效牌号

定制折弯机模具

为什么42CrMo比普通碳钢更耐用？

42CrMo合金钢由于其合金成分、热处理性能和机械性能，与普通碳钢相比具有显着更高的耐用性。

含有铬（Cr）、钼（Mo）和锰，大大提高：

更高的硬度和耐磨性

更好的强度和韧性

更高的拉伸强度和屈服强度

高压、重负载下性能优良

工业应用中的使用寿命更长

普通碳钢材质较软，磨损快，受压容易变形。42CrMo即使在长期繁重的工作条件下也能保持形状和稳定性，是折弯机工装和模具的理想材料。

折弯机模具diy

如果您需要定制折弯机模具，请联系我们：
