⚙️ Ironworker 刀片材料 选择指南 6 个材料等级
快速选型概述： T10A · 成本优先的 9CrSi · 廉价合金 6CrW2Si · 耐冲击 Cr12MoV · 大容量 DC53 · 全能优质 H13 · 重型和高温
特性： 高碳工具钢，加工成熟，材料成本最低。常规淬火 (780-800°C) 和低温回火后硬度为 54-57 HRC。淬透性低，耐磨性适中，韧性差；几乎没有抗冲击能力。
最适合： 薄板、低频切割、小批量低碳钢或临时应急使用。
故障风险： 在重载或连续负载下，边缘快速磨损、塌陷或碎裂。
2 9CrSi 低合金刀片钢 最具价值
特性： 碳钢剪切的经济选择。在优化的车间条件下，其可接受的硬度范围严格控制在 55-59 HRC 。超过 60 HRC 会急剧增加结构脆性，因此强烈建议不要用于重型应用。
最适合： 结构薄板和传统低碳钢的中小批量冷剪切。
限制： 如果回火温度高于 60 HRC，请勿用于高冲击结构载荷或重型厚板剪切，因为存在灾难性开裂风险。
3 6CrW2Si Cr-W-Si 冲击钢 冲击和混合材料
特性： 钨 (W) 提高韧性和高温强度。 860-900°C 淬火和 200-300°C 回火后硬度为 56-60 HRC。出色的冲击韧性，能够承受间歇性冲击载荷。
最适合： 冲击剪切、低碳钢和传统不锈钢之间的切换、混合材料加工。
局限性： 成本比9CrSi高；在纯高频磨损条件下，磨损寿命低于 Cr12MoV。

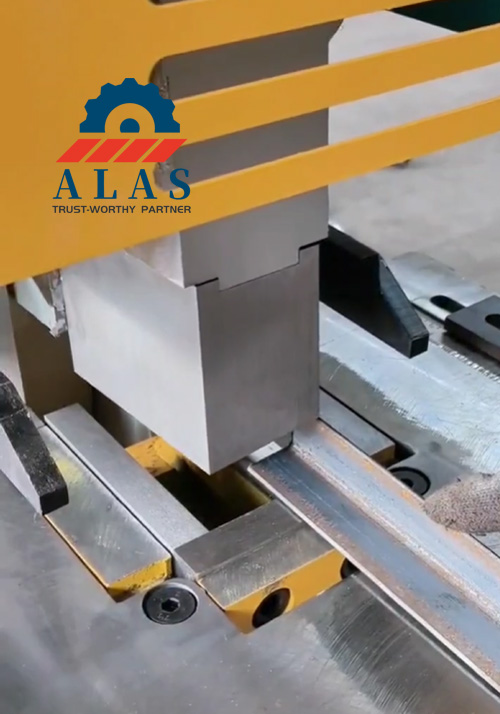

重型钢铁工人切割槽钢 – 高冲击力操作
4 Cr12MoV 高碳、高铬冷作模具钢 大批量主力
特性： 用于工业规模剪切的传统材料。在 950-1000°C 下淬火，最佳硬度为 58-62 HRC。卓越的环境耐磨性，为稳定的高频工作提供较长的使用寿命。
注： Cr12MoV、D2 (ASTM) 和 SKD11 (JIS) 属于同一系列高碳、高铬冷作模具钢。它们在大多数应用程序中是可以互换的——您可以一起存储和使用它们，只要您按规范将它们分开。下表突出显示了成分、性能和成本方面的细微差别。
相关 D2 产品： 重型 90° V 形槽口刀片 (D2) – 适用于角钢和槽钢角切割，HRC 56-60。
最适合： 大批量生产、标准厚板和一致的自动化冷剪切操作。
局限性： 严重的共晶碳化物偏析导致结构各向异性。在间歇性重冲击载荷下，存在早期边缘碎裂或灾难性截面失效的风险。
Cr12MoV、D2 与 SKD11 – 快速比较
| 特性/成分 | Cr12MoV（中国 GB） | D2（美国 ASTM） | SKD11（日本 JIS） |
| 碳(C)% | 1.45 – 1.70 | 1.40 – 1.60 | 1.40 – 1.60 |
| 铬（Cr）% | 11.00 – 12.50 | 11.00 – 13.00 | 11.00 – 13.00 |
| 钼（Mo）% | 0.40 – 0.60 | 0.70 – 1.20（更高） | 0.80 – 1.20（更高） |
| 钒(V)% | 0.15 – 0.30（较低） | 0.50 – 1.10（更高） | 0.20 – 0.50 |
| 韧性和耐磨性 | 平衡、性价比高 | 耐磨性优良，韧性稍好 | 高纯度、热处理变形极小 |
| 典型硬度 (HRC) | 58 – 62（适当热处理后） |
| 价格水平 | 最实惠 | 中等（取决于来源） | 最高（特别是进口） |
要点： D2 和 SKD11 含有稍多的 Mo 和 V，可提高二次硬化、热耐磨性和淬透性。由于更严格的精炼工艺，SKD11 通常可提供更好的碳化物分布和尺寸稳定性。在大多数剪切应用中，这三种技术都可以互换使用——根据可用性和成本进行选择。
5 DC53 改进型冷作模具钢（高级全能型）
最适合： 高级重型钢铁工人设置、高频不锈钢切割以及需要极高抗崩刃性能的长疲劳寿命应用。
局限性： 需要专家级的高真空气氛控制，以在强烈的热循环过程中完全防止表面脱碳。
堆叠式定制型材和槽钢剪切刀片 – DC53 优质材料
6 H13热作模具钢 高温重载
最适合： 热剪切、连续重型厚板剪切和高频剧烈冲击应用。
局限性： 环境温度下耐磨性中等；不建议用于冷、磨损为主的轻剪。
| 参数 | T10A | 9CrSi | 6CrW2Si | Cr12MoV | DC53 | H13 |
| 硬度（HRC） | 54-57 | 55-59 | 56-60 | 58-62 | 58-62 | 50-55 |
| 耐磨性 | ★★☆ | ★★☆ | ★★★☆ | ★★★★ | ★★★★★ | ★★★ （室温） |
| 韧性/冲击力 | ★☆ | ★★ | ★★★★ | ★★ | ★★★★★ | ★★★★★ |
| 淬透性 | ★★ | ★★★☆ | ★★★★☆ | ★★★★☆ | ★★★★★ | ★★★★☆ |
| 耐热性 | 贫穷的 | 公平的 | 好的 | 公平的 | 好的 | 出色的 |
| 热处理难度 | 低的 | 中等的 | 中等的 | 高的 | 高的 | 高的 |
| 材料成本 | 非常低 | 低的 | 中等的 | 中高 | 高的 | 高的 |
| 主要应用 | 薄型、轻型 | 轻型低碳钢 (<59HRC) | 冲击载荷 | 大批量生产 | 优质重型 58-62HRC | 热连续负载 |
核心选择逻辑： 硬度和耐磨性齐头并进，但韧性/抗冲击性常常与硬度相冲突。平衡最佳选择 “磨损寿命” 与 “抗碎裂和开裂”的.
全球兼容性矩阵 – Ironworker 刀片配件
我们的替换刀片经过精心设计，适合各种机器。确认您的型号如下：
| 品牌/产地 | 兼容型号和系列 |
| 盖卡（德国） | Hydracrop 55/110 (S/SD)、80/150 (S/SD)、110/180 (S/SD)、165/300、220/300 |
| 食人鱼（美国） | P-50、P-65、P-70、P-90、P-110、P-120、P-140、PII-110、PII-140、PIII-65/88 |
| 爱德华兹（美国） | 40吨、50吨、55吨、60吨、65吨、75吨、100吨、120吨精英 |
| 苏格兰人（美国） | Porta-Fab 45、5014-TM、5014-ET、50514-CM、6509-24M、DO150-24M 系列 |
| 佩丁豪斯（德国） | Peddimax 60/100、Peddiworker 50/80 和其他 Peddinghaus 液压熨烫机 |
| 中国标准系列 | Q35Y系列（Q35Y-16、Q35Y-20、Q35Y-25、Q35Y-30）
QA32系列（QA32-8、QA32-12、QA32-12A机械炼铁器）
QY / Q34Y系列（单缸液压炼铁器） |
* 对于未列出的型号，请联系我们的工程师并提供您的机器规格。
按材料厚度快速选择
低碳钢/镀锌板 (< 6 mm) → 选择 Cr12MoV
重型结构槽钢/角钢/不锈钢 (> 10 mm) → 升级到 DC53 或 H13
* 如需定制厚度或轮廓形状，请咨询我们的工程师。
8 选型常见问题解答
问 哪种材料最适合剪切不锈钢？
不锈钢在剪切过程中表现出严重的加工硬化倾向，导致工具边缘产生强烈的摩擦磨损。因此， 最佳 58-62 HRC 范围内的 DC53 是绝对的优质选择。其高硬度很容易对抗加工硬化表面，而其微观结构的均匀性完全消除了应力下的早期微碎裂。降至58HRC以下，耐磨性明显下降；超过 62 HRC，刀片在冲击下有破裂的风险。 Cr12MoV 是常规、非关键批量运行的经济高效的替代方案。
问 哪个等级的使用寿命最长，耐磨性最好？
在没有严重冲击异常的标准操作条件下， DC53 (58-62 HRC) 提供领先的刀具寿命和极其优越的结构完整性，在总连续磨损疲劳寿命方面显着优于 Cr12MoV。
问： 我可以使用 9CrSi 来切割重型结构钢吗？
仅当刀片在可接受的 55-59 HRC 范围内进行适当回火时。如果 9CrSi 超过 60 HRC，它会变得过于脆，不建议用于重型结构钢铁工应用，因为它会在强烈的结构载荷下破裂。对于连续结构重切削， 强烈建议升级到 DC53 。
问： 是什么导致钢铁工人剪切刀片碎裂或折断？
刀片故障通常源于多种因素：使用高于安全硬度极限（60 HRC）的 9CrSi 等材料、在重度冲击下使用超过 62 HRC 的 DC53、 针对不同板厚的刀片间隙设置不当、断续型材切割（例如角钢或槽钢截面）期间压紧机构压力不足，或 意外操作超出机器的额定剪切吨位。正确的设置和遵守容量限制对于最大限度地延长刀片寿命至关重要。

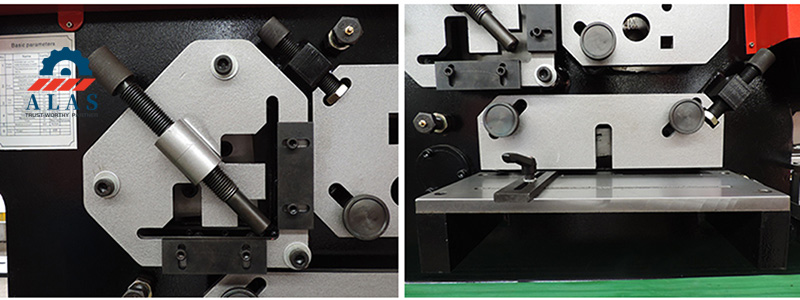

压紧机构和刀片安装区域的特写——对于稳定切割至关重要
问： H13 钢对于室温冷剪切应用是否过度？
是的。 H13 合金可以承受高温环境和红硬度下降。在寒冷环境温度下，其结构耐磨性无法与 由于基线冷硬度 (50-55 HRC) 较低，仅当您的型材材料是热加工时才使用 H13。 DC53 (58-62 HRC)竞争。
问： 定制优化回火如何改变工具性能？
定制回火可以在硬度和韧性之间进行权衡。例如，特定的热处理步骤允许碳剪切 9CrSi 刀片在 55-59 HRC 下可靠运行，而不会在压力下分裂，从而将标准合金选项转变为高度可靠的预算车间解决方案。
正在寻找比标准 9CrSi OEM 工具更耐用的可靠替换刀片？立即联系 ALAS Machinery。告诉我们您的切割厚度和钢材型材类型，我们将提供量身定制的刀具升级解决方案。
24/7 提供即时支持 – 将您的图纸发送至此处以获得快速报价
